Gdzie nabędę gniazdo ZIF 8pin

Witam

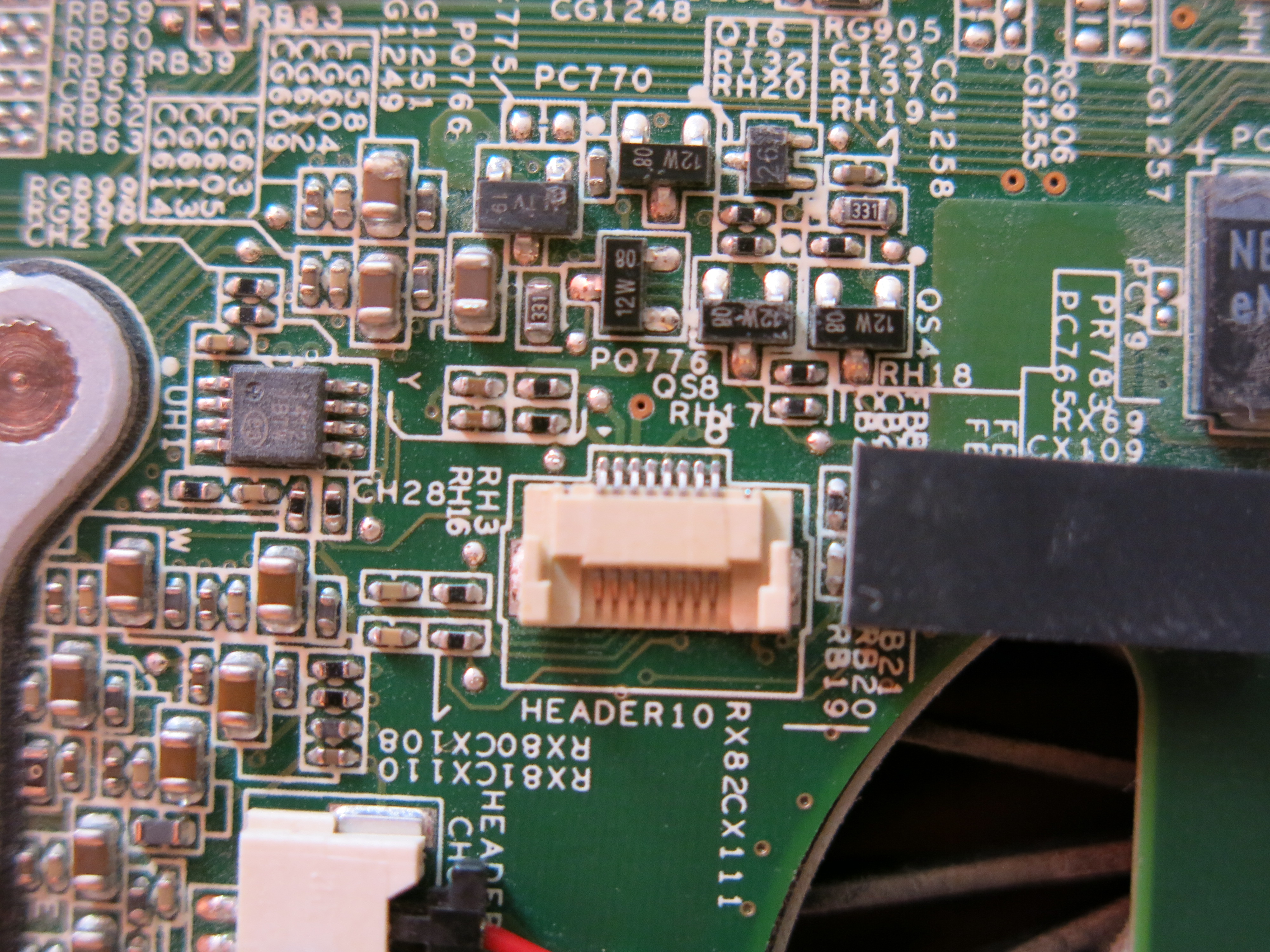

Koledzy szperam i szperam po internecie i nie mogę znaleźć złącze ZIF 8pin. Złącze jest oznaczone HEADER 10 występuje w laptopie HP G62-b70SW służy do podłączenia płytki z on/off do płyty głównej. Oznaczenia płyty głównej PM_I_HPC_S MV_MB_V3. Poniżej zdjęcie poszukiwanego elementu. Wykonałem też pomiary suwmiarką może to pomoże w lokalizacji: Szerokość 8mm wysokość 4mm, szerokość pinów przylutowanych do pcb 3,5mm raster?? hmm kurcze jest naprawdę mały jak by 0,3mm a może 0,5mm nie mam czym już tego zmierzyć, ale chyba bym był skłonny bardziej powiedzieć że jest to raster 0,3mm.

Jeżeli ktoś posiada takie gniazdo na sprzedaż z chęcią kupię, nie musi być to nowe gniazdo, z wylutu też mnie interesuje.

No coś kolega słabo szuka

http://www.tme.eu/pl/details/f0500wr-s- ... int-tech/#

a tutaj reszta.

Kolego mar244 wydaje mi się że wymiary tego złącza co podałeś nie są prawidłowe widziałem je w TME. No i kolejna sprawa, te gniazdo co jest w tym modelu, taśmę ZIF do płyty dociska dźwignią z góry, a z noty katalogowej wynika że jest to złącze, które taśmę dociska po przez wsunięcie dźwigni do środka gniazda. No i z przodu gniazda gdy zdjęcie powiększymy, widać że wystają z jednej i z drugiej strony "ząbki" które także lutujemy do PCB, ma to za zadanie mocniejszego połączenia gniazda z płytą.

Witaj

Nie jest to przypadkiem takie samo złącze jak w serii HP dv9000, łączące płytkę przełącznika Wifi z MB (np. cn5 dla platformy AT7).

Jednak widzę, że tam jest 10 pinowe złącze, ale mam już jakieś porównanie.

morph nie potrafię odpowiedzieć na to pytanie, nie posiadam żadnej płytki z DV9000. A powiem szczerze że nie pamiętam czy to jest takie samo gniazdo. Jak by było zdjęcie tego gniazda w dobrej rozdzielczości był bym w stanie określić czy faktycznie jest to te same gniazdo.

Spróbuj poszukać jeszcze na matrycach LED, niektóre złącza do zasilania podświetlenia mają taki raster i ilość pinów.

Trop był dobry Ale na moich uszkodzonych matrycach LED nie znalazłem takich złączy, ale za to same 10 pinowe

Ja znalazłem w matrycy 12", rastej raczej się zgadza, tylko sama obudowa jest mniejsza.
Znalazłem jeszcze 8 pinowe na płycie sony MBX-177.
Jest szansa znaleźć coś takiego przy touchpadach i przy napędach optycznych, często występują tam zif'y, ale nie wiem jak z ilością pinów.

Właśnie natknąłem się na bardzo podobne złącze na touchpadzie od Toshiba SPA40 - nie mam w tej chwili aparatu, ale złącze te dość dobrze widać na zdjęciu umieszczonym na znanym portalu aukcyjnym (4223154012)

Dziękuje wszystkim za pomoc, a w szczególności dla adam4333 znalazł u siebie takie gniazdo i odsprzedał. Już wlutowane i działa jak należy.

gandek написав:a w szczególności dla adam4333

Szkoda, że "adam4333" nie napisał tutaj - byłby Pomógł. A tak to zamykam temat.
