#1 Platforma QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by pijan4 • 5 February 2015, 15:49
Witam

Historia tego lapka dosyć długa ale nie w tym rzecz. Są 2 kostki UH4 i Uh3, teraz pytanie która to PCH a która KBC ?

Re: Platforma QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by Google Adsense [BOT] • 5 February 2015, 15:49

#2 Re: Pltformam QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by Gregoor • 5 February 2015, 16:04
Ze schematu wynika że 4mb to PCH a 256kb to KBC, a to już nie problem sprawdzić po oznaczeniu układu.

#3 Re: Pltformam QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by pijan4 • 5 February 2015, 16:13
No tak ale która na schemacie to kostka np.PCH u4 czy u3? Płyta jest bez kostek

#4 Re: Pltformam QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by Gregoor • 5 February 2015, 16:42
Spojrzałem na pierwszą stronę schematu i się pospieszyłem :oops: , okazało się że ten z forum różni się od twojej płyty, po odpaleniu jest platforma LA8551p. Nie da się ocenić po umiejscowieniu układu względem PCH czy KBC.

#5 Re: Pltformam QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by Stani • 5 February 2015, 17:24
Jaką masz grafikę?.

#6 Re: Pltformam QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by pijan4 • 5 February 2015, 17:28
216-0833000

#7 Re: Pltformam QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by Stani • 5 February 2015, 17:38
Sprawdź czy schemat podobny do LA-8861P QCLA4. Jeśli tak to znajdziesz go na necie bez problemu. Znajdziesz też wsady. Nie mogę podać linków bo będzie ostrzeżenie.
Prawdopodobnie UH3 to 4Mb a UH4 to 2Mb.

#8 Re: Pltformam QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by Gregoor • 5 February 2015, 18:51
Jest to platforma LA-8662P, sprawdź czy pasuje.

#9 Re: Platforma QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?  [SOLVED]

by Vogelek23 • 6 February 2015, 00:06
Gregoor wrote:Ze schematu wynika że 4mb to PCH a 256kb to KBC, a to już nie problem sprawdzić po oznaczeniu układu.

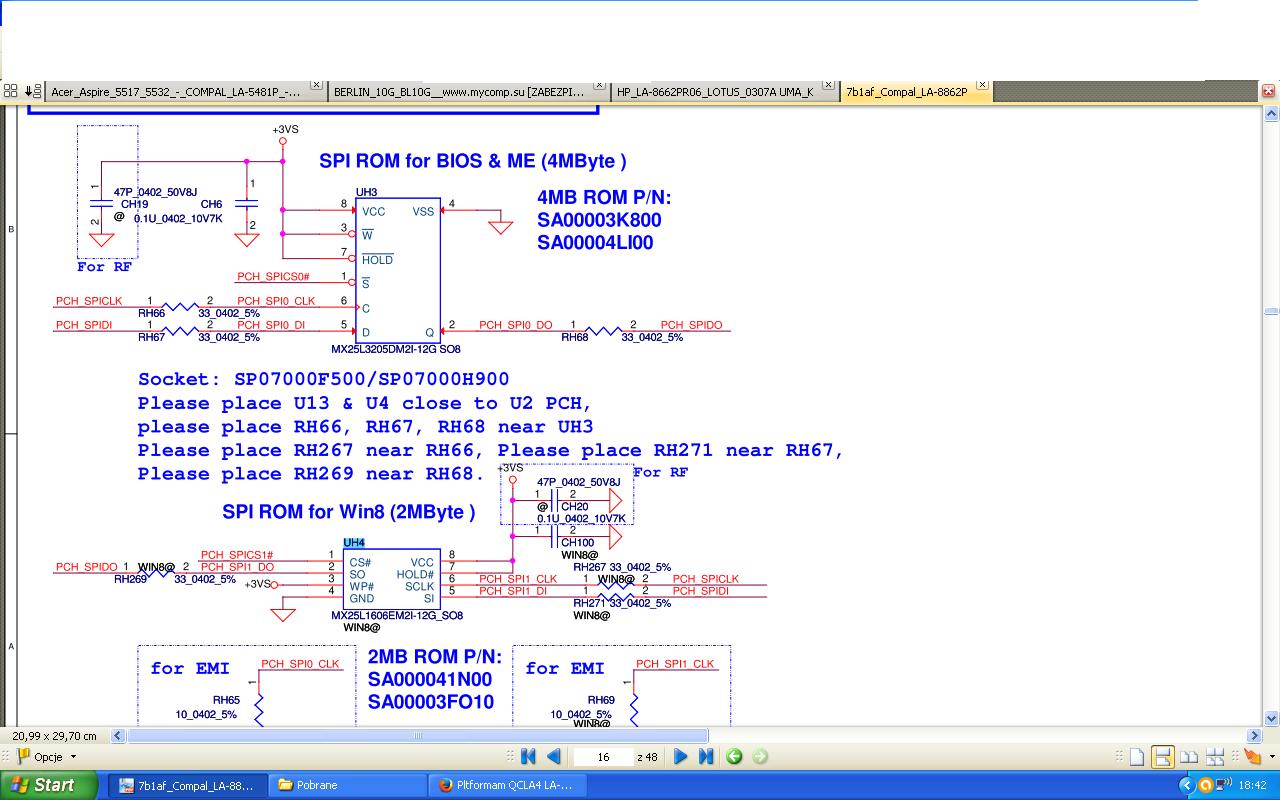

Z którego schematu? Bo ja na schemacie LA-8861P (samsung-np350v5c-compal-la-8861p-qcla4-qcla5-eureka-10fg-t27384.html) widzę kostki 32Mbit i 16Mbit, przy czym OBIE kostki są podłączone do PCH i UH3 to jest główny BIOS (z ME) a UH4 to BIOS dla Windows 8.

Stani wrote:Sprawdź czy schemat podobny do LA-8861P QCLA4. Jeśli tak to znajdziesz go na necie bez problemu. Znajdziesz też wsady. Nie mogę podać linków bo będzie ostrzeżenie.
Prawdopodobnie UH3 to 4Mb a UH4 to 2Mb.
Nie wiem, do czego Kolega dąży, skoro PRAWIDŁOWY schemat jest na forum.

Historia tego lapka dosyć długa ale nie w tym rzecz. Są 2 kostki UH4 i Uh3, teraz pytanie która to PCH a która KBC ?
Żadna nie jest KBC, ponieważ obie są podłączone do PCH. KBC (KB9012) ma zaś swój własny, wewnętrzny firmware.

#10 Re: Platforma QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by Stani • 6 February 2015, 04:43
Vogelek23 wrote:
Stani wrote:Sprawdź czy schemat podobny do LA-8861P QCLA4. Jeśli tak to znajdziesz go na necie bez problemu. Znajdziesz też wsady. Nie mogę podać linków bo będzie ostrzeżenie.
Prawdopodobnie UH3 to 4Mb a UH4 to 2Mb.
Nie wiem, do czego Kolega dąży, skoro PRAWIDŁOWY schemat jest na forum.
.
Zasugerowałem się wpisem kolegi Gregoor że schemat z forum nie pasuje. Sprawdzałem compal_la-8862p_qcla4_qcla5_rev_0.2 oraz compal_la-8861p_qcla4_qcla5_rev_0.2. Pomyłkowo wstawiłem do postu la-8861p a powinien być la-8862p (zgadza się numeracja pamięci).
Przepraszam za wprowadzenie w błąd.

#11 Re: Platforma QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by morph • 6 February 2015, 09:26
Kolaga Pijan4 pomylił się w tytule podając błędnie oznaczenia platformy, QCLA4 to LA-8861P, a nie LA-8661P i pewnie stąd sporo zamieszania w odpowiedziach. LA-8862P to na pewno nie jest, ta platforma jest bez dedykowanego GPU.

#12 Re: Platforma QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by Stani • 6 February 2015, 16:13
morph wrote:Kolaga Pijan4 pomylił się w tytule podając błędnie oznaczenia platformy, QCLA4 to LA-8861P, a nie LA-8661P i pewnie stąd sporo zamieszania w odpowiedziach. LA-8862P to na pewno nie jest, ta platforma jest bez dedykowanego GPU.

Zerknij na wyżej zamieszczony post kolegi Vogelka dotyczący LA-8861P. Oznaczenia są zgodne z LA-8862P.

#13 Re: Platforma QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by morph • 6 February 2015, 16:33
Czego oznaczenia, bo nie rozumiem? Platforma QCLA4 ma dwie wersje. LA-8862P jest bez dedykowanej grafiki, LA-8861P z dedykowanym Radeonem 7670M, skoro kolega napisał, że ma tam GPU 216-0833000 to znaczy, że ma LA-8861P.

#14 Re: Platforma QCLA4 LA-8661P REV.1.0. Która kostka to PCH Bios (uh4 lub uh3) ?

by Stani • 8 February 2015, 06:06
W obydwóch schematach oznaczenia układów pamięci uh4 i uh3 się zgadzają i są odpowiednio 2Mb i 4Mb podłączone pod PCH.
