Schemat Samsung R580 R780 BREMEN-M BA41-01174A BA41-01175A BA41-01176A

Nick:

Robgie

Ranga:

Poziom 8

Posty:

253

#1 Schemat Samsung R580 R780 BREMEN-M BA41-01174A BA41-01175A BA41-01176A

---

przez Robgie • 1 marca 2010, 23:10

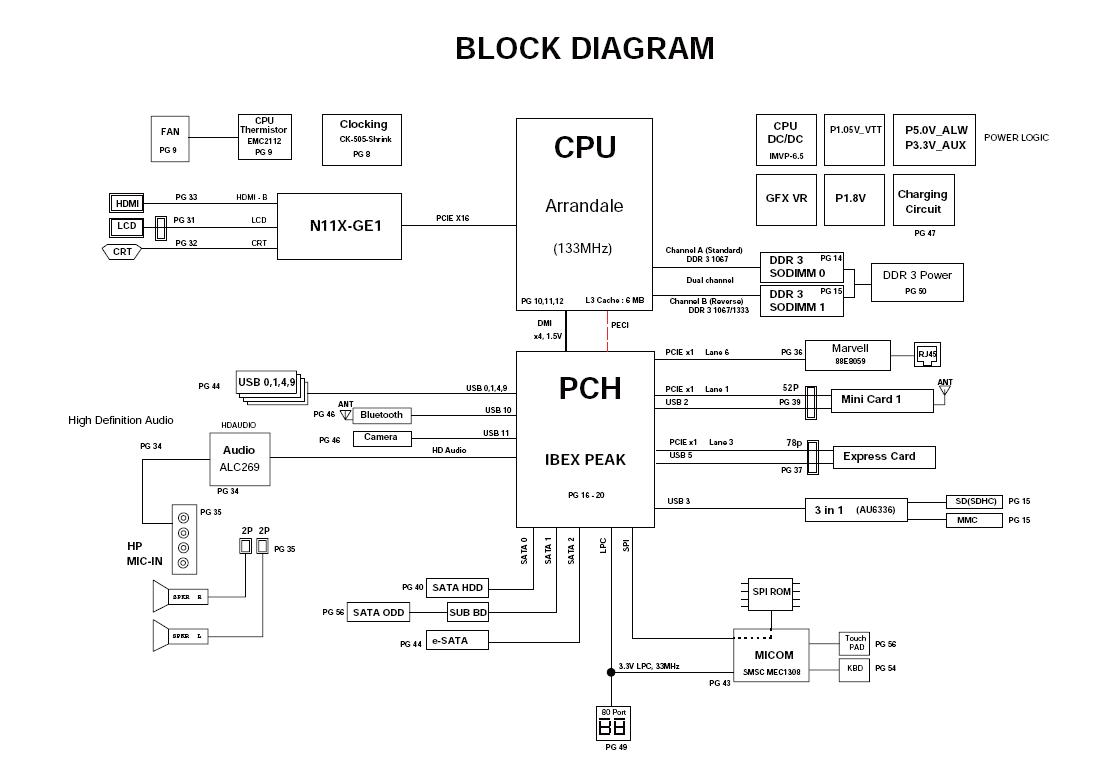

SCHEMAT
Modele: Samsung NP-R580, NP-R780, NP-R780E
Platforma: BREMEN-M (BA41-01174A, BA41-01175A, BA41-01176A)
Rev: 0.9

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Nick:

Google Adsense [BOT]

Ranga:

BOT

Re: Schemat Samsung R580 R780 BREMEN-M BA41-01174A BA41-01175A BA41-01176A

---

przez Google Adsense [BOT] • 1 marca 2010, 23:10

Online

Nick:

Vogelek23

Ranga:

Administrator

Posty:

16528

Polubienia:

265

#2 Re: Schemat Samsung R580 R780 BREMEN-M BA41-01174A BA41-01175A BA41-01176A

---

przez Vogelek23 • 26 grudnia 2012, 18:55

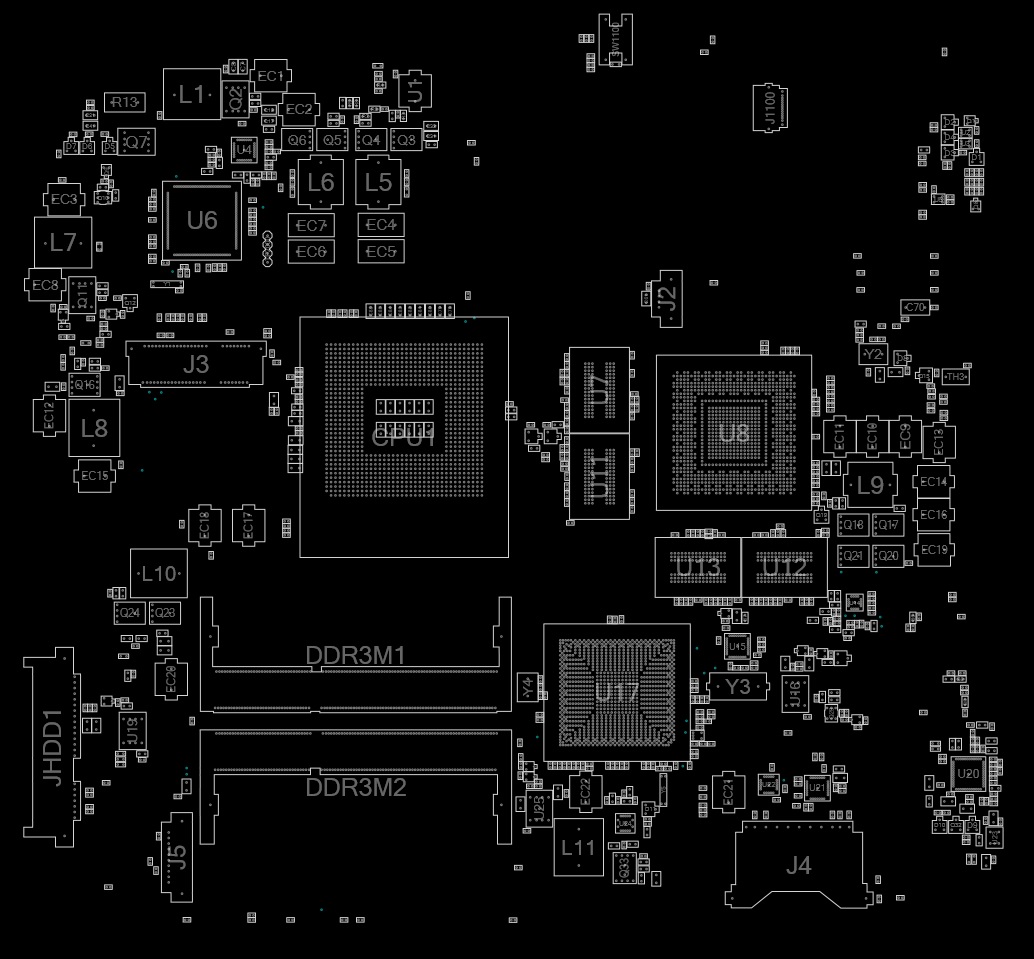

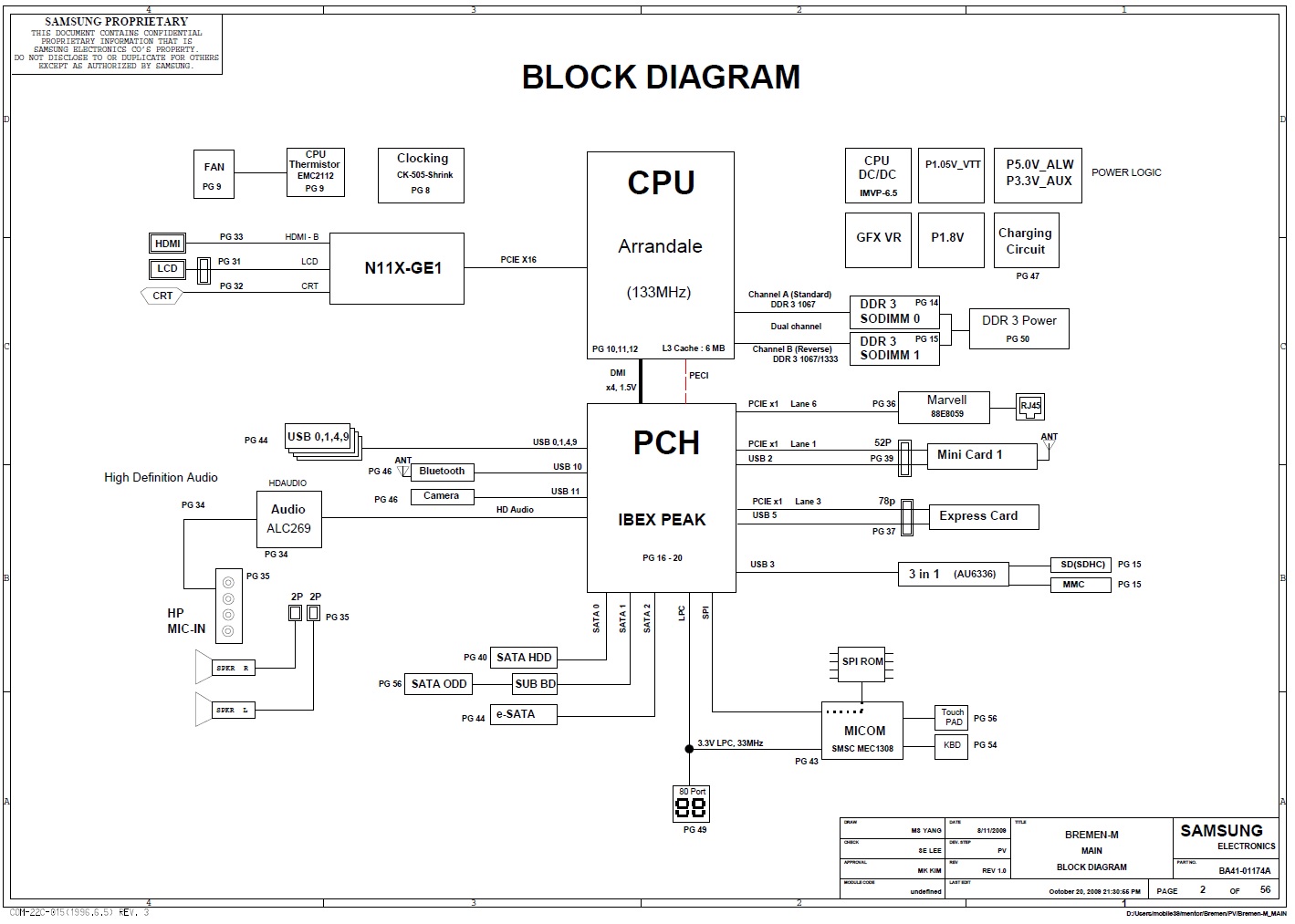

SCHEMAT + BOARDVIEW (*.cad)
Modele: Samsung NP-R580, NP-R780, NP-R780E
Platforma: BREMEN-M (BA41-01174A, BA41-01175A, BA41-01176A)
Rev: 1.0

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.

Nick:

WIOLAD

Ranga:

Lady

Posty:

2175

#3 Re: Schemat Samsung R580 R780 BREMEN-M BA41-01174A BA41-01175A BA41-01176A

---

przez WIOLAD • 29 marca 2013, 12:42

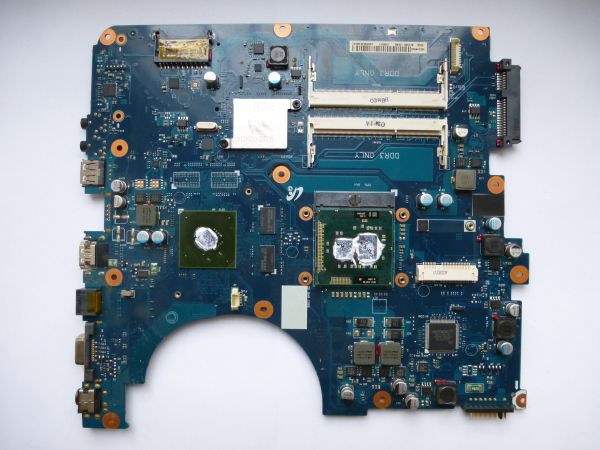

ZDJĘCIA PŁYTY GŁÓWNEJ (jakość UHD)
Modele: Samsung NP-R530
Platforma: BREMEN-M (BA41-01176A)
Rev: 1.1

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Nick:

Gregoor

Ranga:

Poziom 9

Posty:

551

#4 Re: Schemat Samsung R580 R780 BREMEN-M BA41-01174A BA41-01175A BA41-01176A

---

przez Gregoor • 13 kwietnia 2014, 13:00

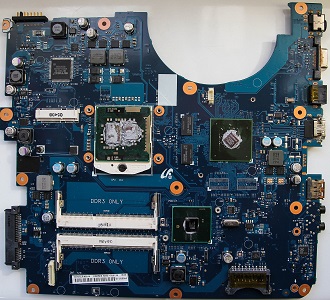

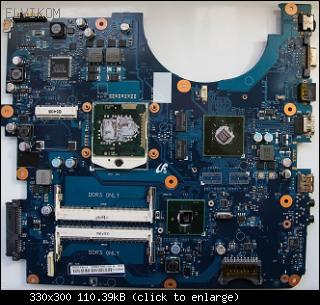

ZDJĘCIA PŁYTY GŁÓWNEJ (jakość UHD)
Modele: Samsung NP-R530
Platforma: BREMEN-M (BA41-01176A)
Rev: 1.3

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

AKTUALNIE ZABLOKOWANY

Nick:

figofag

Ranga:

VIP

Posty:

2335

Polubienia:

1

#5 Re: Schemat Samsung R580 R780 BREMEN-M BA41-01174A BA41-01175A BA41-01176A

---

przez figofag • 11 lutego 2015, 23:47

Wsad BIOS
Modele: Samsung NP-R580
Platforma: BREMEN-M (BA41-01174A)
CPU: Intel Core i3-330M SLBMD
GPU: nVidia N11M-GE1-B-A2 / N11M-GE1-B-A3
PCH: Intel HM55 BD82HM55 SLGZS
KBC: SMSC MEC1300-NU / 1308-NU
BIOS IC: U505 M25L3205DM2I (4MB)
Uwagi: w paczce DWA pliki; wyczyszczony ME Region (wersja ME: 6.0.30.1203, długość: 0xE5000, offset: 0x4000)

ZWERYFIKOWANY (Pablo2k5)

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój.
Kliknij tutaj, aby dowiedzieć się więcej.

Nick:

Google Adsense [BOT]

Re: Schemat Samsung R580 R780 BREMEN-M BA41-01174A BA41-01175A BA41-01176A

---

przez Google Adsense [BOT] • 11 lutego 2015, 23:47

Online
