#1 Zerwany Pad na PCB

by damian87ew • 12 January 2016, 08:47
Witam przez moja głupotę i nieuwagę dopuściłem sie do malej tragedi
:frustry: :frustry:

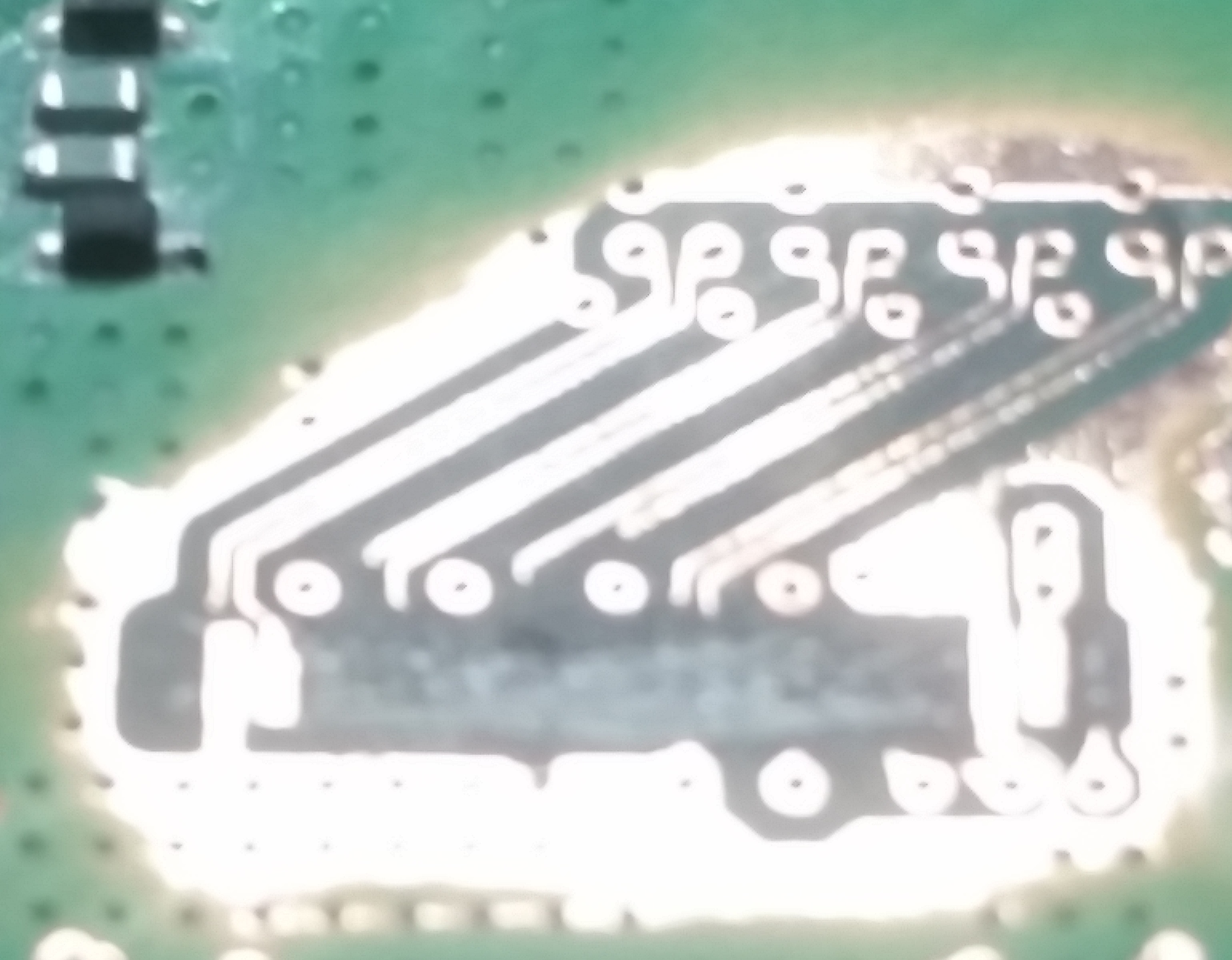

Jest to wejście HDMI do PS4.
Ma ktoś pomysł jak to naprawić :frustry:
Wiem ze można kupic Circuit Frames ale w Polsce nigdzie tego nie znalazlem.

Re: Zerwany Pad na PCB

by Google Adsense [BOT] • 12 January 2016, 08:47

#2 Re: Zerwany Pad na PCB  [SOLVED] 

by Vogelek23 • 12 January 2016, 11:26
Zerwany pad? Ja tu widzę co najmniej z 10 braków. W warunkach amatorskich naprawa padów ogranicza się zwykle do zastosowania cienkich drutów (miedź, srebrzanka) i odpowiednim ich ukształtowaniu i wyklepaniu (aby kształtem i grubością przypominały oderwane pady i ścieżki), przyklejenie padów do PCB klejem termoutwardzalnym, polutowanie drugich końców do istniejących ścieżek/przelotek, zabezpieczenie lutowanych miejsc klejem termoutwardzalnym i na koniec przylutowanie elementu. Zabawa na cały dzień, ale efekt powinien być trwały (pod warunkiem, że gniazdo HDMI ma prócz tego co najmniej 4 stałe punkty na PCB, które będą je trzymały mechanicznie).

Powyższa metoda jest z pewnością zdecydowanie tańsza, niż Circuit Frames (eBay, aukcja 391350680424, koszt zestawu ok. $750 + VAT + przesyłka z USA).
