#1 Acer Aspire 5720 - płyta ICL50, nie uruchamia się

przez tomcio • 7 stycznia 2011, 18:43
Dokładny symbol płyty to: ICL50 LA-3551P. Miała korozję w okolicach PU9, PQ28, PQ12 do mocowań chłodzenia procesora. Po oczyszczeniu pojawiły się napięcia 3,3V i 5V i zaczął się dość mocno grzać 82801HBM. Zalutowałem nowy, i po wciśnięciu przycisku power chyba coś robi zwarcie, bo znikają 3,3 i 5V. Przed wciśnięciem przycisku płyta pobiera 0,04A, kiedy "pada" pobór spada do 0,01A. Przedzwoniłem omomierzem tranzytory. Czy pod PQ28 (po wylutowaniu tranzystora) powinno być ok. 14Ohm? Gdzie szukać przyczyny takiego zachowania tej płyty? Podejrzewam zwarcie, ale nie mam pojęcia w którym miejscu szukać...

// Tytuł poprawiony - pierwszy i ostatni raz. Vogelek23

Re: Acer Aspire 5720 - płyta ICL50, nie uruchamia się

przez Google Adsense [BOT] • 7 stycznia 2011, 18:43

#2 Re: Acer -owska płyta ICL50 nie uruchamia się

przez h3nry • 7 stycznia 2011, 19:07
tomcio napisał(a):Ciach ...Czy pod PQ28 (po wylutowaniu tranzystora) powinno być ok. 14Ohm? Gdzie szukać przyczyny takiego zachowania tej płyty? Podejrzewam zwarcie, ale nie mam pojęcia w którym miejscu szukać...

Jak mam rozumieć to pytanie - chodzi o oporność D > GND?

#3 Re: Acer -owska płyta ICL50 nie uruchamia się

przez tomcio • 8 stycznia 2011, 00:50
Niska rezystancja jest pomiędzy drenem a źródłem tego tranzystora. Nie jestem pewny czy źródło jest połączone z GND. Jutro to postaram się sprawdzić.

#4 Re: Acer Aspire 5720 - płyta ICL50, nie uruchamia się

przez Vogelek23 • 8 stycznia 2011, 00:55
Rezystancja pod PQ28 jest prawidłowa. 40mA w standby to za mało, powinno być około 49-53mA.

#5 Re: Acer Aspire 5720 - płyta ICL50, nie uruchamia się

przez tomcio • 10 stycznia 2011, 11:27
Pod C203 mam 1,4Ohm - za co odpowiada ten kondensator? W jaki obwód on jest wpięty?

#6 Re: Acer Aspire 5720 - płyta ICL50, nie uruchamia się 

przez arvika • 10 stycznia 2011, 11:45

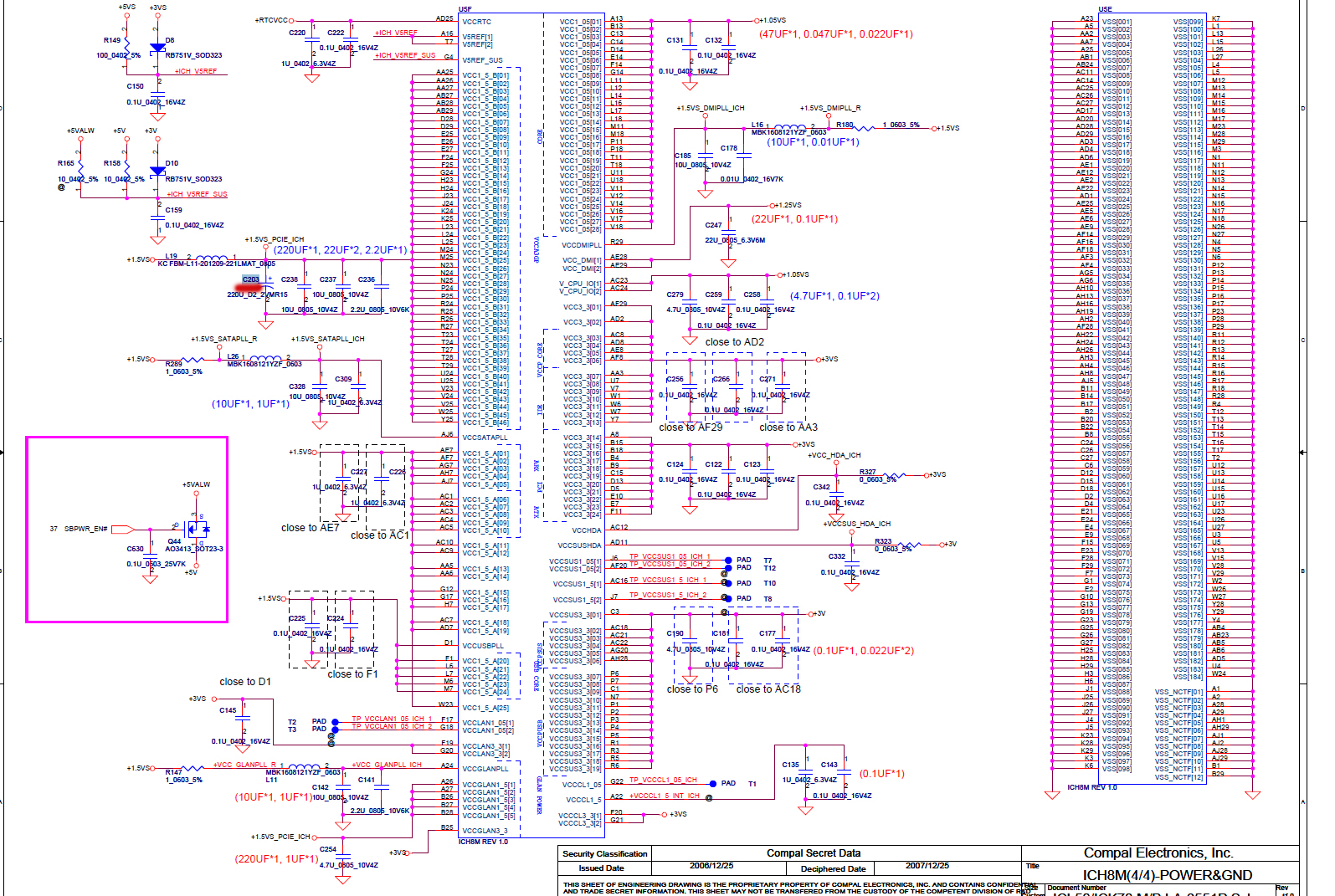

Obrazek

#7 Re: Acer Aspire 5720 - płyta ICL50, nie uruchamia się

przez tomcio • 10 stycznia 2011, 14:50
Dzięki wielkie - tego mi właśnie brakowało :)
Płyta już działa. Problemem okazał się C237.
Pozdrawiam.
