Asus K52jc rev 2.0 problem z karta dźwiękową

Witam potrzebuje pomocy w uruchomieniu dźwięku lub o udostępnienie tej części schematu która zawiera ta kartę dźwiękową.

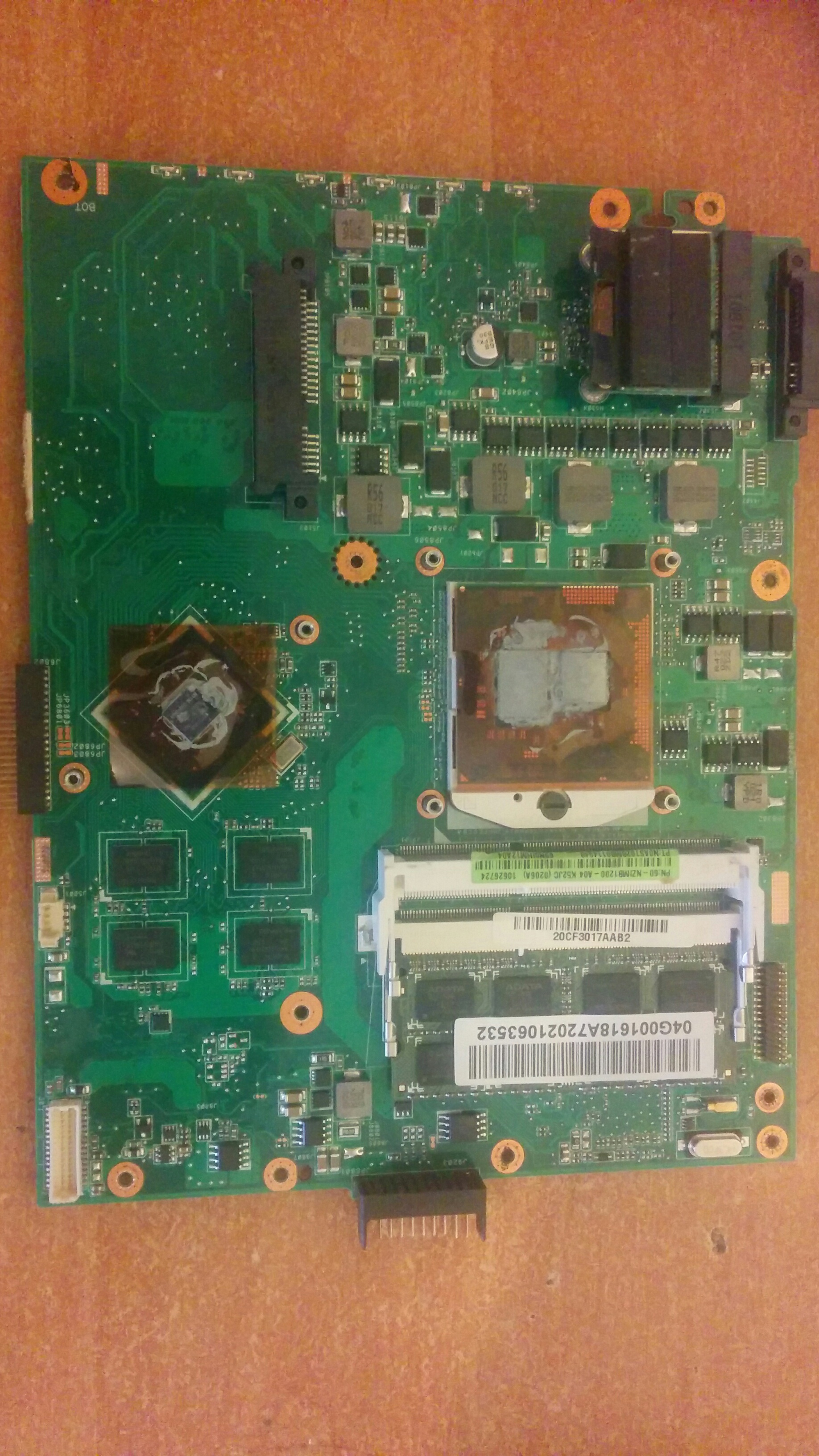

Problem: Laptop nie widział karty co się okazało w karcie wypalona była dziurka, a wiec kartę wymieniłem.
Po wymianie laptop kartę wykrył i zainstalował.
Gdy słucham jakieś mp3 widać ja słupek w win 7 się rusza ale dźwięku niema,
na głośnikach i i na słuchawkach(gniazdo było złamane zostało wymienione),zauważywszy w momencie podłączeniu mikrofonu
ze jego słupek stoi w jednym punkcie ok 65% wysokości.

Witaj

Na początek wyczyść pcb po lutowaniu, popraw gdzie trzeba (zwłaszcza te kulki cyny na płycie oraz sam kodek audio).

Zrobione ale efekt taki sam.

Schematu nie znajdziesz. Przede wszystkim sprawdź czy masz wszystkie zasilania, głównie części analogowej kodeka. Podaj symbol układu.

Zasilania myślę ze są bo karta jest widzialna w biosie chyba ze jest możliwość jeśli jakiegoś brakuje to mimo wszystko się poprawnie instaluje i system ja widzi.
karta cx20672

Jeszcze pytanko o wymienione przez Ciebie gniazdo audio. Na pewno wstawiłeś identyczne?

Witam

Miałem kiedyś podobny przypadek w MSI, w mojej sytuacji pomogło wyrzucenie sterowników całkowicie i zainstalowanie ich na nowo ze strony producenta.

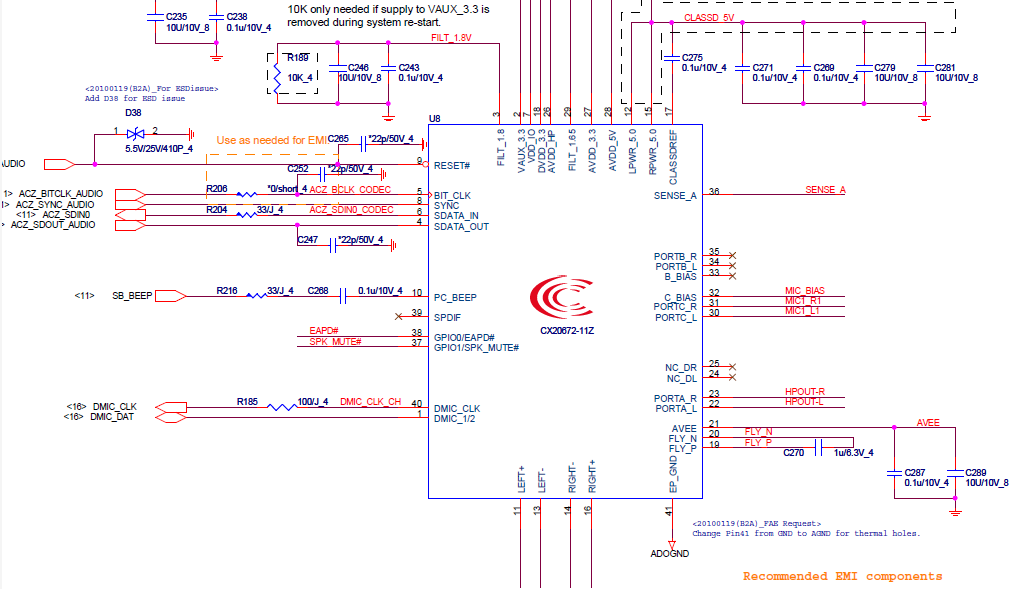

Tu masz przykładową aplikację z acera one.



Sprawdź czy są wszystkie napięcia zasilające i jaki jest stan końcówki SPK_MUTE#

Gniazdo jest take samo

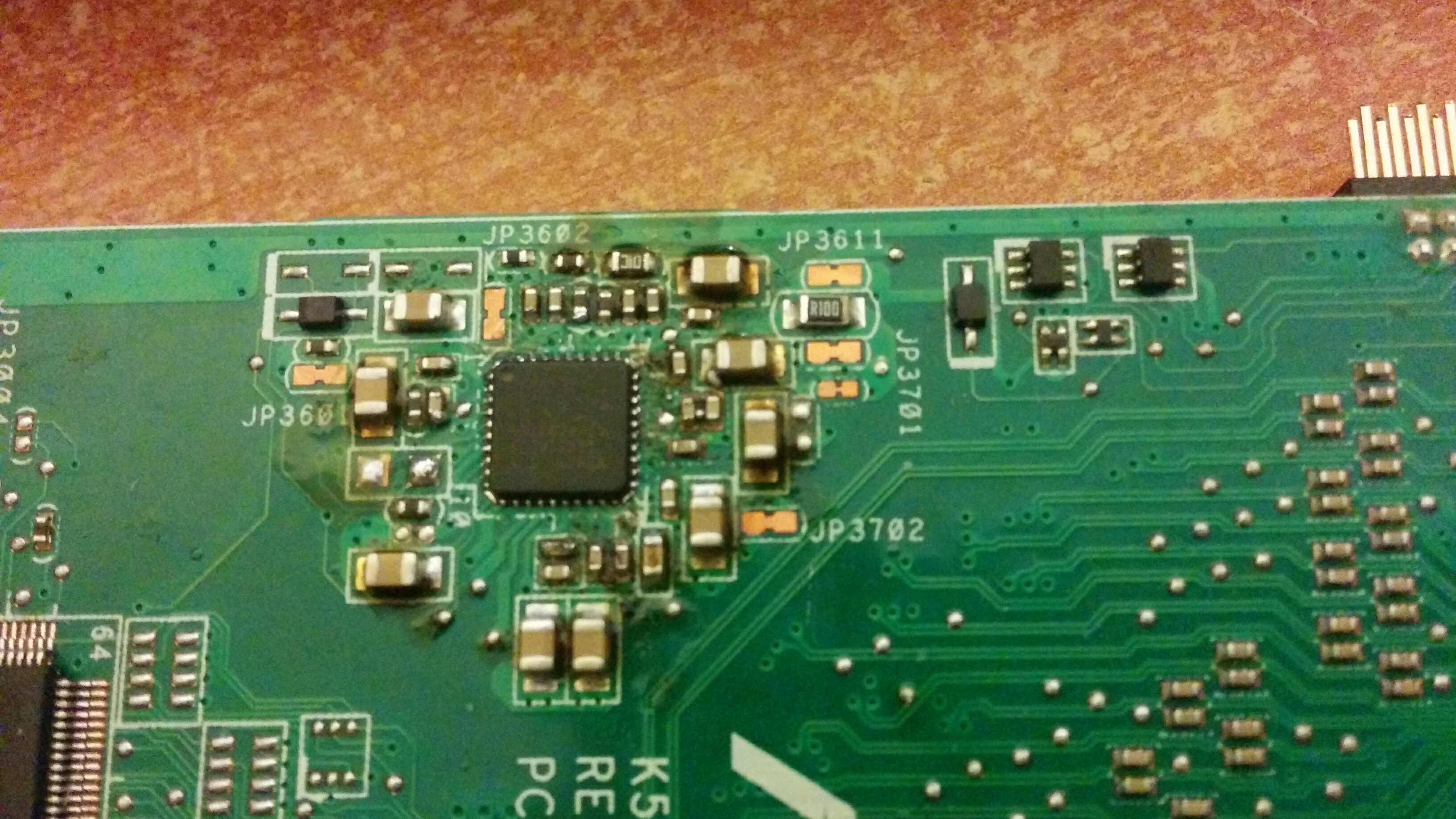

Powracając do tematu po przylutowaniu drobnicy i po wygrzaniu karty widać wyraźnie ze wszystkie piny na 100% są przylutowane.
Osiągnąwszy taki efekt:
-jeden głośnik gra ale słychać w nim szmery cały czas
-słuchawki nie działają nie wykrywa słuchawek
-mic wykrywa i działa
-mic w laptopie ma cały czas poziom ok 50%

Temat niestety nie nierozstrzygnięty klient odebrał laptop dzięki za pomoc.
