#1 Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от rubin714p • 23 Октябрь 2016, 13:50
Witam.Mam dysk jak w temacie.Na płytce elektroniki uszkodzona jest dioda D1 (zwarcie).Czy jest szansa zastąpić te diode jakąś inną diodą?

Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от Google Adsense [BOT] • 23 Октябрь 2016, 13:50

#2 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от arvika • 23 Октябрь 2016, 17:08
Powinien to być transil. Po wylutowaniu jeśli nic innego nie jest uszkodzone, zwarcie powinno ustąpić, a dysk normalnie wystartować.

#3 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от rubin714p • 24 Октябрь 2016, 05:57
Dokładnie .Wylutowałem i dysk ruszył. Miałem dysk WD1200UE więc wylutowałem podobny element wstawiłem na tamtą płytę i dysk śmiga.Tylko dziwi mnie to,że dysk po podłączeniu pod usb laptopa działał a po podłączeniu do kompa stacjonarnego nie działał.Ale już po problemie:).

#4 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от arvika • 24 Октябрь 2016, 08:42
Jeśli podpinałeś pod port USB z przodu obudowy to mogło tak być. Porty USB z przodu są czasem "niedowoltowane" i dyski czasem na nich nie działają.

#5 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от rubin714p • 24 Октябрь 2016, 13:53
Próbowałem i z przodu i na płycie i nic.Ale co z tego jak dysk zamiast 250GB pokazuje 232GB :).

#6 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от pikus09 • 24 Октябрь 2016, 14:09
bo jego faktyczne LBA wynosi ok 232gig, a nie 250.
Licznik gigów wynosi *1000, a nie *1024.

#7 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от rubin714p • 24 Октябрь 2016, 14:43
Ale jak go formatuje za pomoca Hard Disk Low Level Format Tool to dochodzi do okło 80% i stop. Próbowałem pod linuxem formatu i zapisu zerami jest to samo.Czyli coś nie tak chyba z tym dyskiem?

#8 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от pikus09 • 24 Октябрь 2016, 15:53
Jak zatrzymuje się, to najczęściej uszkodzona powierzchnia dysku, lub głowica.

#9 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от rubin714p • 24 Октябрь 2016, 16:44
Czyli do śmieci z nim?:)

#10 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от pikus09 • 25 Октябрь 2016, 12:49
Ja bym go przyjął dobrowolnie.
Tam jeszcze jest taki fajny combo L7206 1.2, on odpowiada min za napięcie dla preampa -5V, które przy uszkodzeniu tego combo jest zaniżane, kiedy głowica próbuje czytać z platterów. W trakcie czytania zmierz czy to napięcie spada do -2,5V.
Daley jeśli tu jest ok, twardy ma uszkodzoną głowicę, plater w tym miejscu.

#11 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от rubin714p • 25 Октябрь 2016, 14:07
Hmmmm L7206 znalazłem.Widzę też na płycie opisane napięcia +3,3V , +1,2V ale nie wiem gdzie mam szukać tego -5V :).i czy ma tylko dysk podłączyć pod np:USB?

#12 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от pikus09 • 25 Октябрь 2016, 14:25
Pod USB to sobie możesz.... NIE Sztywne 3,3V 5V z ATXa ma być i wsio.

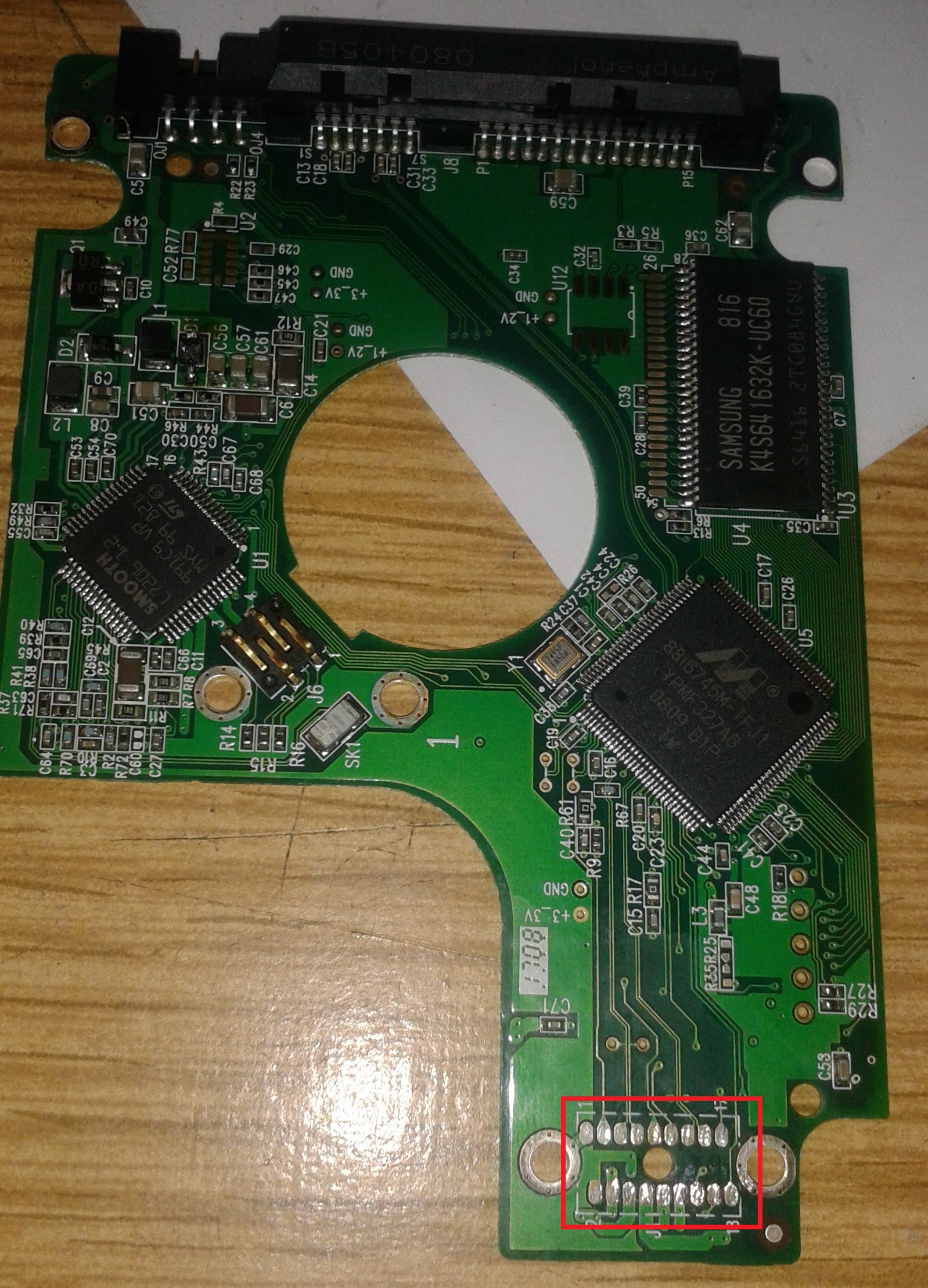

Zaznaczyłem gdzie szukać -5V, a i PCB ma być skręcone razem z headstackiem inaczej nie zobaczy -5V.

#13 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от rubin714p • 25 Октябрь 2016, 15:05
No mam -3,06V .Czyli co ten układ do wymiany?

#14 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от pikus09 • 25 Октябрь 2016, 16:36
Combo do wymiany.
Identyko sytuacja jak u mnie :D

#15 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от rubin714p • 25 Октябрь 2016, 17:41
Jest szansa to kupić ? Bo pamiętam jak chciałem u siebie kupić kośc biosu to gość w sklepie był zdziwiony jak mu pokazałaem symbol.:)

#16 Re: Dysk WD Scorpio WD2500B EVS -60UST0 identyfikacja diody

от pikus09 • 26 Октябрь 2016, 12:02
Nie kupisz.
Tylko zagranica lub donor.
