#1 Zamiennik RT9167A - 5 nóżek

przez Zdydam • 23 listopada 2016, 08:58
Witam serdecznie, tak jak w temacie. Potrzebuje zamiennika do RT9167A bo tego nie można nigdzie dostać.
Będę wdzięczny.

Re: Zamiennik RT9167A - 5 nóżek

przez Google Adsense [BOT] • 23 listopada 2016, 08:58

#2 Re: Zamiennik RT9167A - 5 nóżek

przez hlw • 23 listopada 2016, 09:10
Porównaj z RT9193 który jest w lapkopie.

#3 Re: Zamiennik RT9167A - 5 nóżek

przez Vogelek23 • 23 listopada 2016, 09:52
Zdydam napisał(a):Potrzebuje zamiennika do RT9167A bo tego nie można nigdzie dostać.
Problem polega na tym, że ten układ (RT9193 zresztą też) jest produkowany w wielu odmianach, w których kluczową zmienną jest napięcie wyjściowe. Proszę podać, w jakiej płycie znajduje się ten układ i jaki ma numer porządkowy. Dodatkowo, warto by było wiedzieć, jakie jest oznaczenie układu na obudowie - tylko wówczas można będzie dobrać zamiennik.

#4 Re: Zamiennik RT9167A - 5 nóżek

przez Zdydam • 23 listopada 2016, 10:00
To jest elektronika monitora LG Flatron W1952 TQ. Po włączeniu ten element od razu parzy i monitor gaśnie. Po wyłączeniu i włączeniu działa przez 1 sek i znowu to samo.

Sprawdziłem i niby wyjścia są takie same ale prosił bym kogoś o przeanalizowanie czy można zrobić taką podmianę.

RT9167/A
http://www.richtek.com/assets/product_file/RT9167=RT9167A/DS9167A-29.pdf

RT9193
http://www.richtek.com/assets/product_file/RT9193/DS9193-16.pdf

Będę bardzo wdzięczny bo nie chce kupić czegoś i okaże się, że jest to bezużyteczne.

#5 Re: Zamiennik RT9167A - 5 nóżek

przez Vogelek23 • 23 listopada 2016, 10:17
Czy Ty uważasz, że jesteśmy wróżkami??? Jeszcze raz powtórzę, że odmian obydwu układów jest sporo, zależnie od napięcia wyjściowego. Prosiłem ponadto o podanie oznaczenia układu z obudowy, a także oznaczenie układu z płyty, na której się znajduje (np. PU20, U63, IC5 itd) i nie rozumiem, dlaczego zignorowałeś to istotne zagadnienie.

#6 Re: Zamiennik RT9167A - 5 nóżek

przez Zdydam • 24 listopada 2016, 00:08

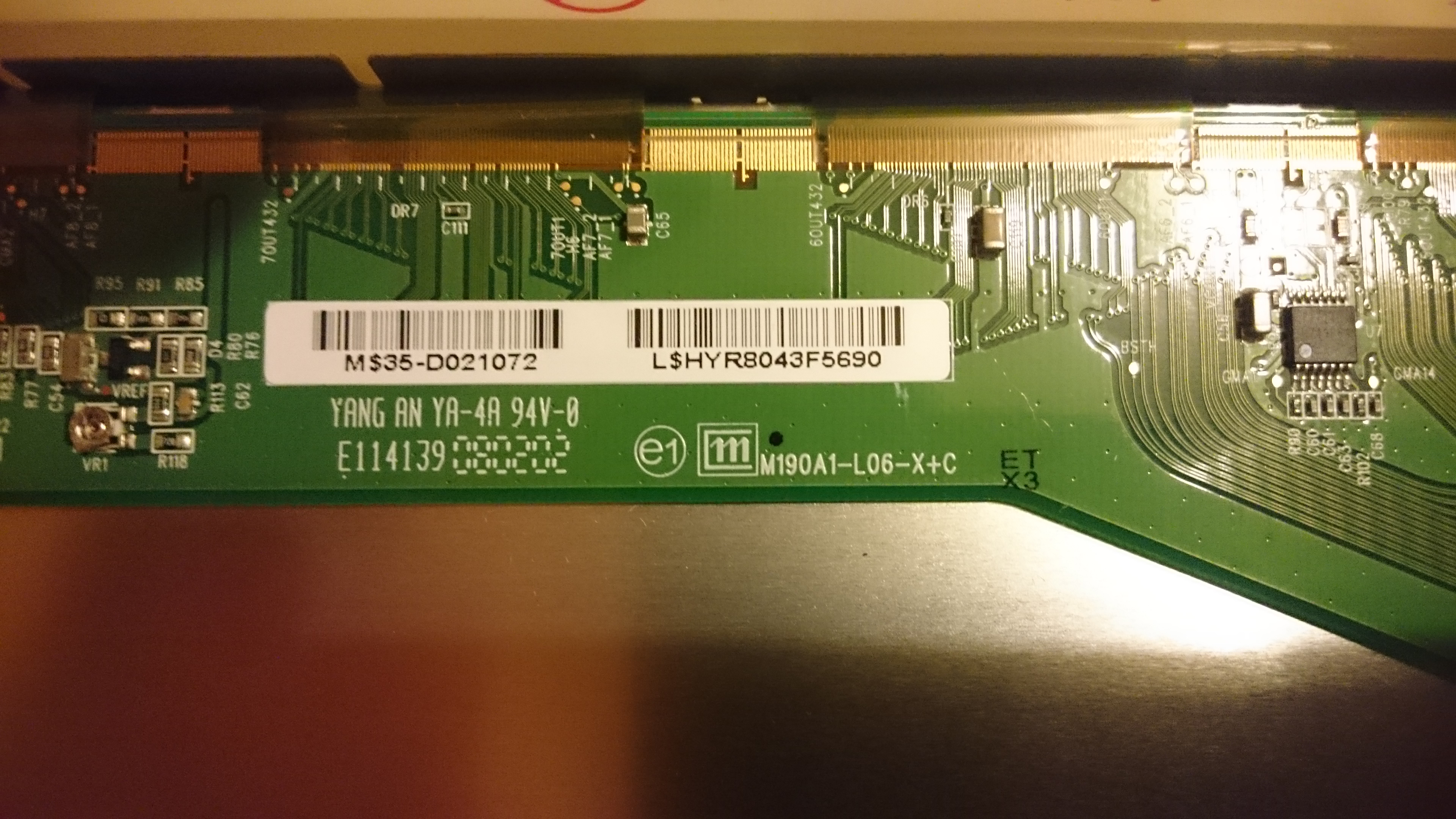

Nazwa płyty znajduje się na zdjęciu które załączam.

Obrazek

Sam element to:
J 0-
9L Wok

#7 Re: Zamiennik RT9167A - 5 nóżek

przez Usunięty Użytkownik 402 • 24 listopada 2016, 01:43
Po oznaczeniu jakie podałeś to układ jest stabilizatorem napięcia o wydajności prądowej 500mA- jeżeli się grzeje to albo jest zwarcie na jego wyjściu, albo on sam jest uszkodzony. Masz notę katalogową więc łatwo to sprawdzić.
Z nazwy jaką podałeś nie wynika jednak jakie napięcie wyjściowe daje ten stabilizator. Ta informacja podana jest po RT9167A xxxx

W pdf naliczyłem 8 wersji. Więc najlepiej odłączyć wyjście tego stabilizatora, sprawdzić czy nadal się grzeje i zmierzyć napięcie jakie na tym wyjściu panuje.
Jeżeli nie będzie się grzał to szukaj zwarcia dalej na płycie.

#8 Re: Zamiennik RT9167A - 5 nóżek

przez Vogelek23 • 24 listopada 2016, 08:40
Zdydam napisał(a):Nazwa płyty znajduje się na zdjęciu które załączam.
To jest płytka panelu LCD, a nie elektronika monitora. Proszę zatem o zamieszczenie dobrej jakości fotografii elementu, o który pytasz.
