#1 Toshiba Satellite Pro L50-A-12Q VGFG MB REV:2.1 pali mosfety
przez Rathma • 14 grudnia 2016, 09:24
Witajcie.

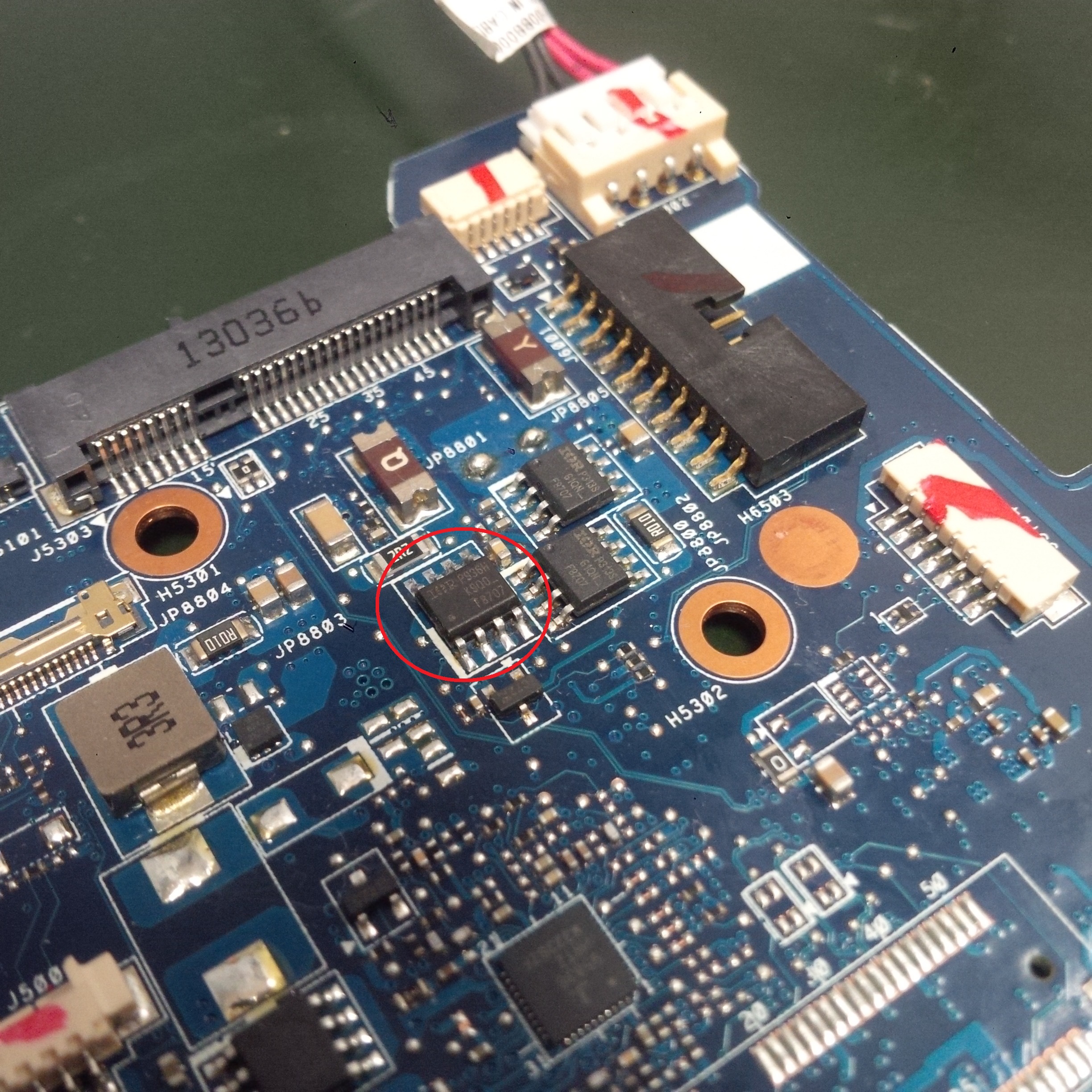

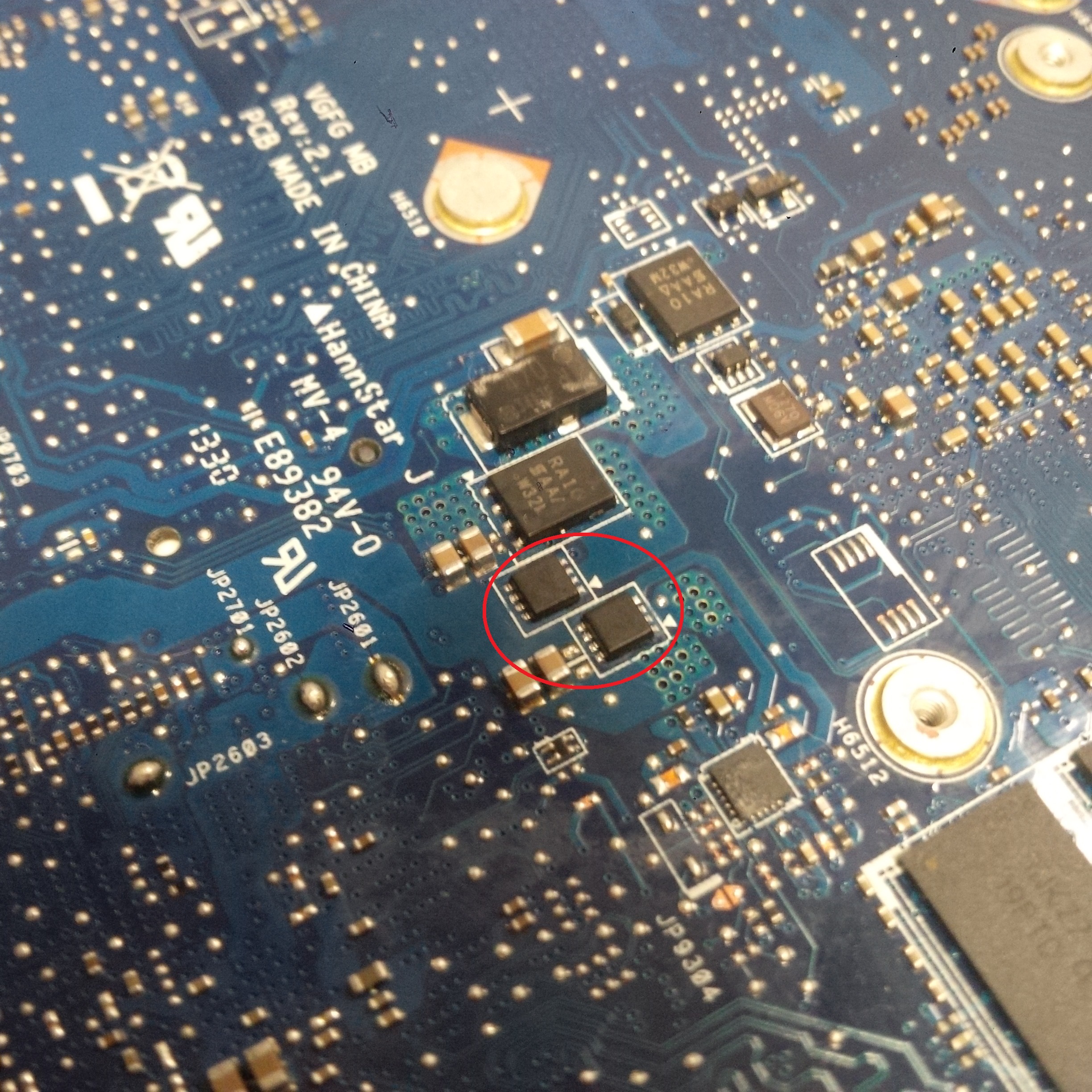

Toshiba jak w temacie. Pierwszy objaw - nie reaguje na power. Pod zasilaczem serwisowym, od razu maksymalny pobór prądu. Po wyjęciu płyty stwierdzone, że mocno grzeje się jeden z mosfetów zaraz za zabezpieczeniem przeciwzwarciowym IOR F8707 (JP8800). Na mierniku zwarcie, po wylutowaniu, rzeczywiście element zwarty, zwarcie na płycie ustąpiło. Po wymianie, pobór spadł, natomiast płyta zaczęła próbkować. Pojawia się pobór i znika, stwierdzono kolejny zwarty mosfet o oznaczeniu SA14 T34M w kluczu w okolicy przetwornicy procesora (również zwarty, po wylutowaniu zwarcie na płycie ustąpiło). Wymieniony na zalecany w innym poście mosfet 7410. Niestety, po uruchomieniu ten sam efekt, a wymieniony mosfet się spalił. Po wymianie obu kluczy na 7410, oba się palą. Proszę o pomoc w identyfikacji powyższego mosfeta i poradę czym go mogę zastąpić.
Oznaczenia:
notebook:
Toshiba Satellite Pro L50-A-12Q
płyta:
VGFG MB REV:2.1
Hannstar J MV-4 94 V-0
E89382
