Pytanie jak w temacie, jak sprawdzić czy jest sprawny tranzystor PJDLC05C. Multimetr na teście diody raczej tutaj nie da odpowiedzi?
https://img.ozdisan.com/ETicaret_Dosya/ ... 433264.pdf
https://img.ozdisan.com/ETicaret_Dosya/ ... 433264.pdf
Re: Jak sprawdzić tranzystor PJDLC05C
przez Google Adsense [BOT] • 5 kwietnia 2017, 16:37
Hello!
It is dual suppressor diode (TVS diode). You can test it with the laboratory power supply, resistor and voltmeter.

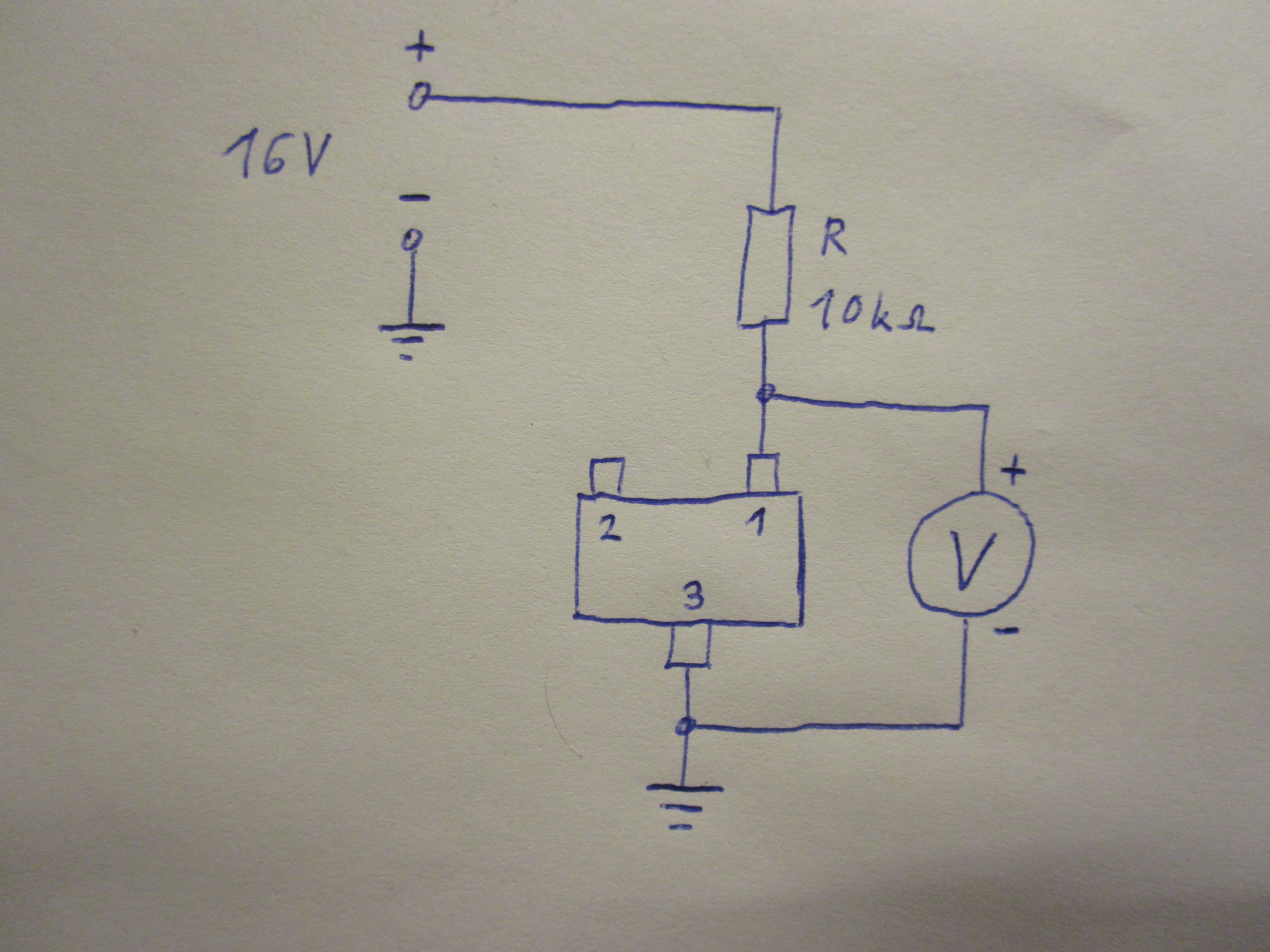

If you connect it to the circuit according to the scheme below the voltmeter should show voltage around 6V, if the diode is ok. Then switch pins 1 and 2 of diode, and voltmeter should show the same voltage.
It is dual suppressor diode (TVS diode). You can test it with the laboratory power supply, resistor and voltmeter.
If you connect it to the circuit according to the scheme below the voltmeter should show voltage around 6V, if the diode is ok. Then switch pins 1 and 2 of diode, and voltmeter should show the same voltage.
Re: Jak sprawdzić tranzystor PJDLC05C [ROZWIĄZANY]
przez Google Adsense [BOT] • 5 kwietnia 2017, 19:09
