#1 Schemat Dell XPS 15 9550 Compal AAM00 LA-C361P

przez AdamStar • 11 lipca 2017, 11:07

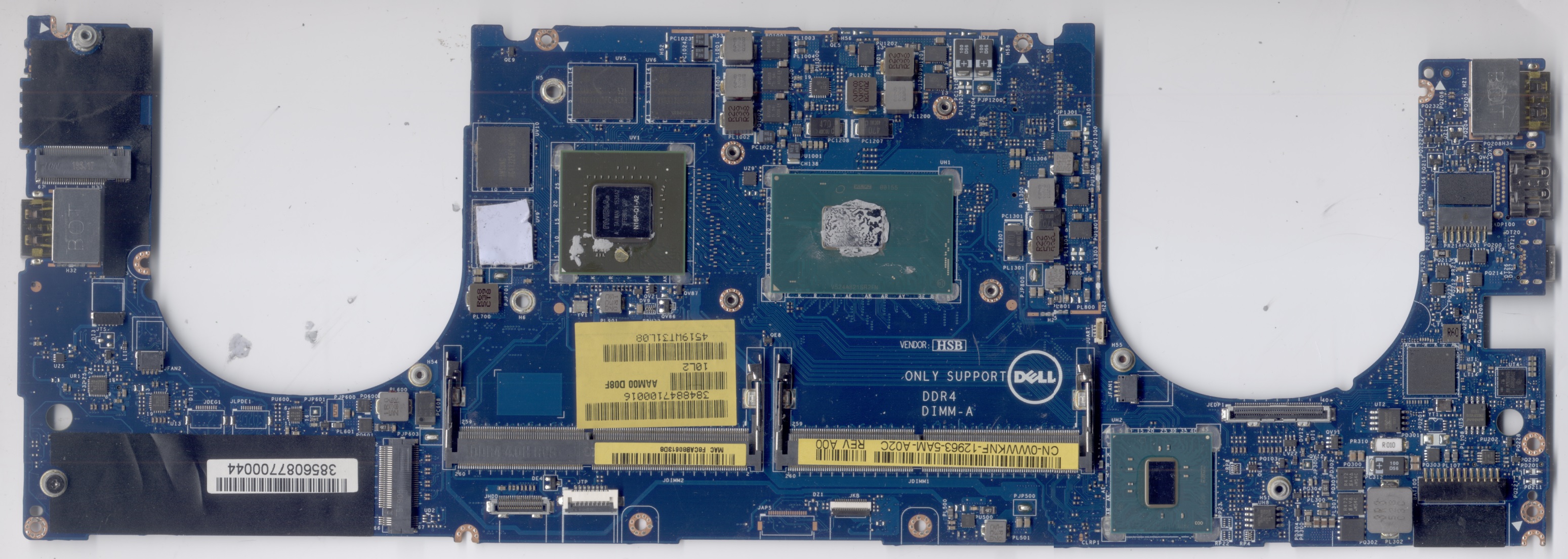

ZDJĘCIA PŁYTY GŁÓWNEJ (jakość UHD) + WSAD BIOS (MAIN, KBC, PD, TBT)
Model Dell XPS 15 9550
Platforma: Compal AAM00 LA-C361P Rev 1.0 (A00)
CPU: Intel Core i7-6700HQ SR2FQ
GPU: nVidia N16P-GX-A2 (GeForce GTX 960M)
PCH: Intel HM170 GL82HM170 SR2C4
KBC: SMSC MEC5085-LZY-4
BIOS IC: MAIN UH8 (16MB) + KBC UE3 (288kB) + PD UT5 (4MB) + TBT UT2 (1MB)
Uwagi: Service Tag BIOS1 offset 191710 (zamieniony na QQQQQQQ); Service Tag BIOS2 offset 1F1B30 (zamieniony na QQQQQQQ); Windows 10 Key offset: 7C4790, 7C4C60 i 7C8D10 (zamieniony na XXXXX-XXXXX-XXX...)

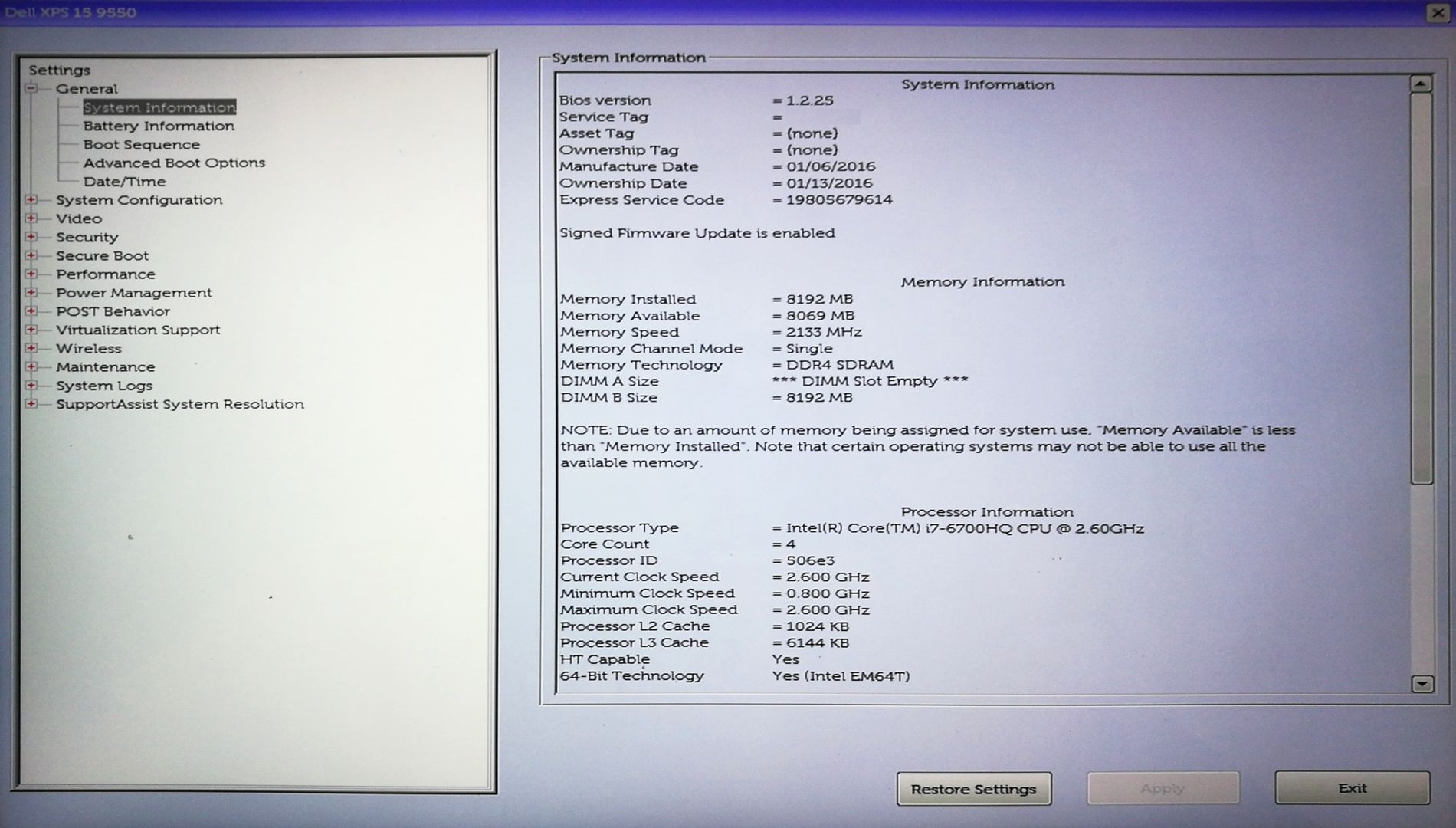

Obrazek
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat Dell XPS 15 9550 Compal AAM00 LA-C361P

przez Google Adsense [BOT] • 11 lipca 2017, 11:07

#2 Re: Schemat Dell XPS 15 9550 Compal AAM00 LA-C361P

przez koleg555 • 24 listopada 2017, 15:26

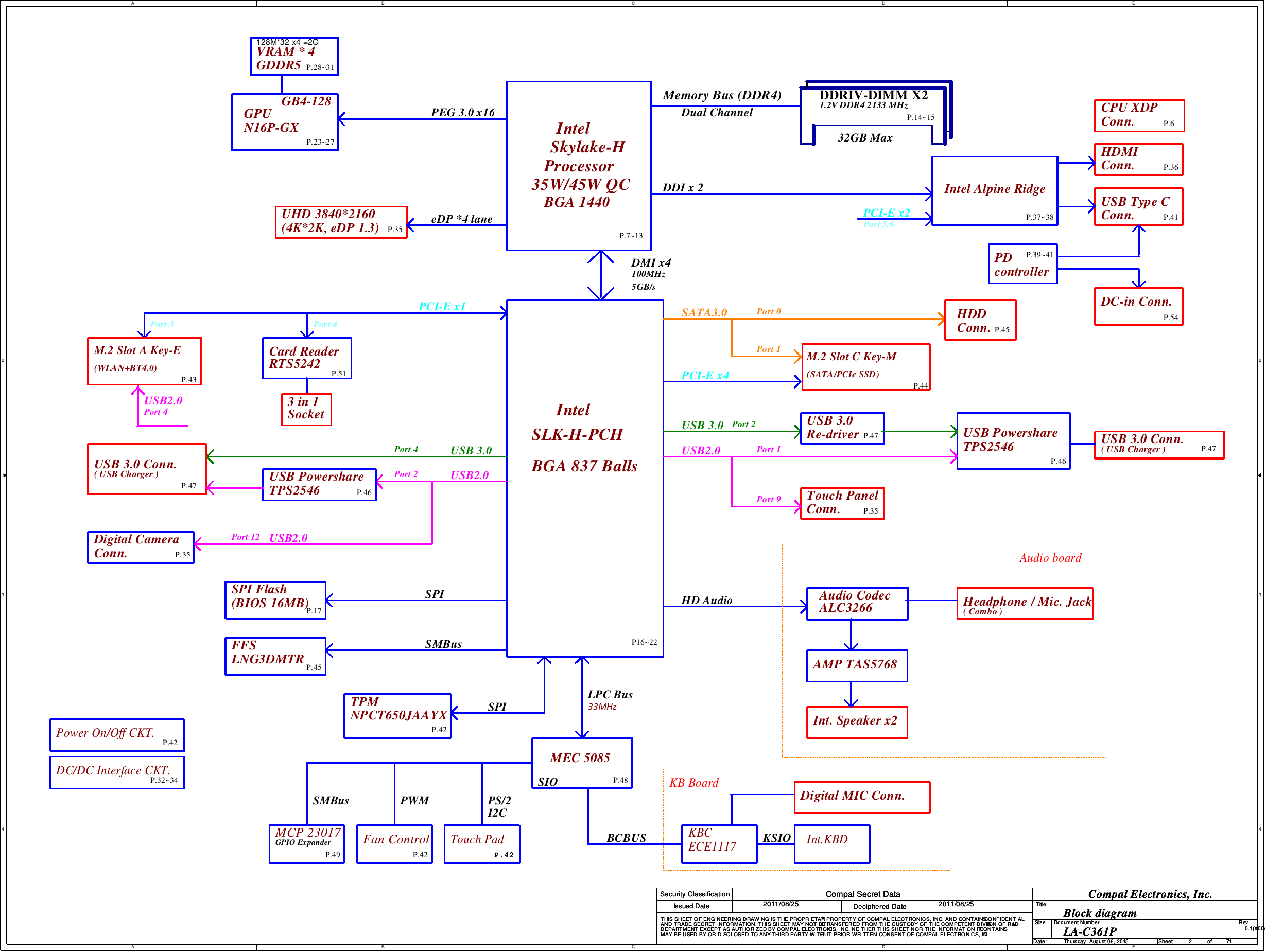

SCHEMAT
Model: Dell XPS 15 9550
Platforma: Compal AAM00 LA-C361P
Rev: 0.0(M00) / 0.1(X00)
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: Schemat Dell XPS 15 9550 Compal AAM00 LA-C361P

przez Vogelek23 • 11 lipca 2020, 03:08

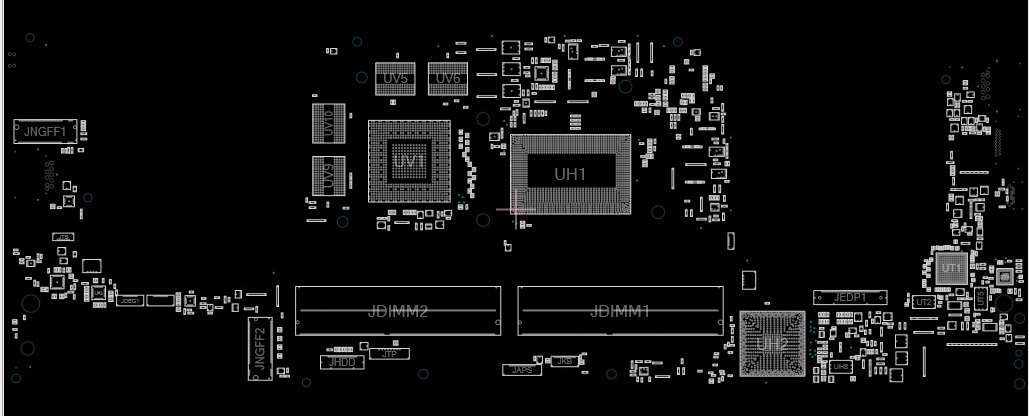

BOARDVIEW (*.brd) Allegro 16.6
Model: Dell XPS 15 9550
Platforma: Compal AAM00 LA-C361P
Rev: 0.3/1.0 (A00)

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#4 Re: Schemat Dell XPS 15 9550 Compal AAM00 LA-C361P

przez gofer • 6 grudnia 2020, 22:18

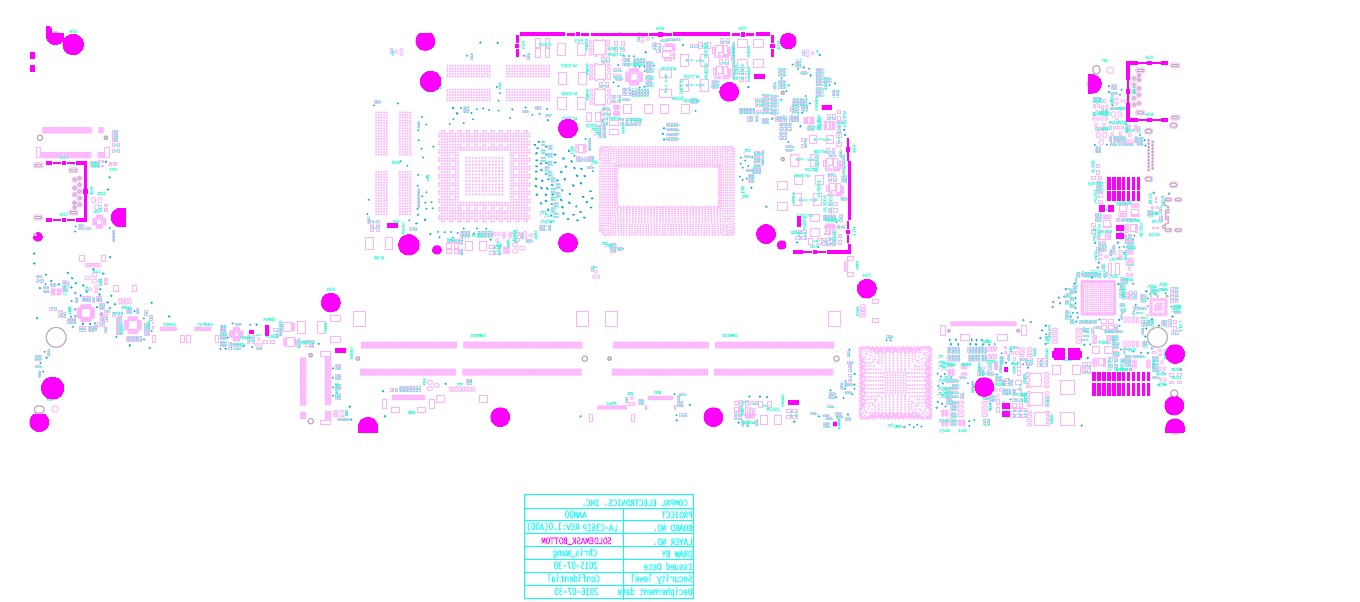

Component Finder (*.pdf)
Model: Dell XPS 15 9550
Platforma: Compal AAM00 LA-C361P
Rev: 1.0 (A00)
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#5 Re: Schemat Dell XPS 15 9550 Compal AAM00 LA-C361P

przez gofer • 24 stycznia 2021, 21:46

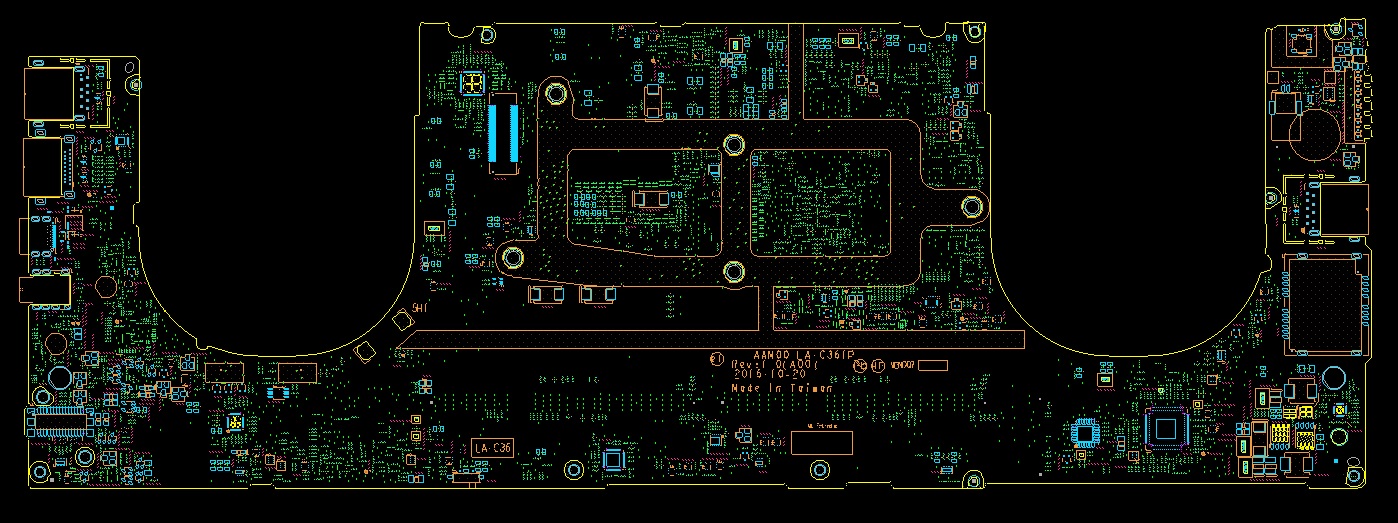

Boardview (*.cad)
Model: Dell XPS 15 9550
Platforma: Compal AAM00 LA-C361P
Rev: 1.0 (A00)
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#6 Re: Schemat Dell XPS 15 9550 Compal AAM00 LA-C361P

przez kriskot • 21 lutego 2021, 09:15
BOARDVIEW SUB BOARDS (*.brd) Allegro
Model: Dell XPS 15 9550

1. IO-AUDIO Board Compal AAM00 AAM01 LS-C361P Rev 0.4



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#7 Re: Schemat Dell XPS 15 9550 Compal AAM00 LA-C361P

przez Vogelek23 • 2 marca 2023, 01:02
SCHEMAT SUB BOARDS
Model: Dell XPS 15 9550

1. I/O Board Compal AAM00 AAM01 LS-C361P Rev 1.0
2. KEYBOARD CONTROLLER Board Compal AAM00 AAM01 LS-C362P Rev 1.0



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#8 Re: Schemat Dell XPS 15 9550 Compal AAM00 LA-C361P

przez Vogelek23 • 2 marca 2023, 01:23

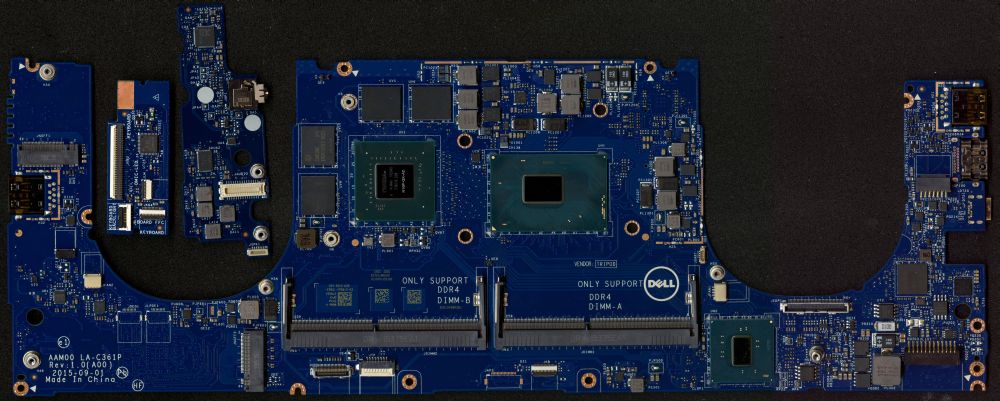

ZDJĘCIA PŁYTY GŁÓWNEJ (jakość UHD)
Model Dell XPS 15 9550
Platforma: Compal AAM00 LA-C361P (CPU: SR2FN)
Rev: 1.0 (A00)
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.
