#1 Schemat Lenovo Ideapad B570 Wistron LZ57 48.4PA01.021 10290-2

przez deddyes • 26 czerwca 2012, 08:18

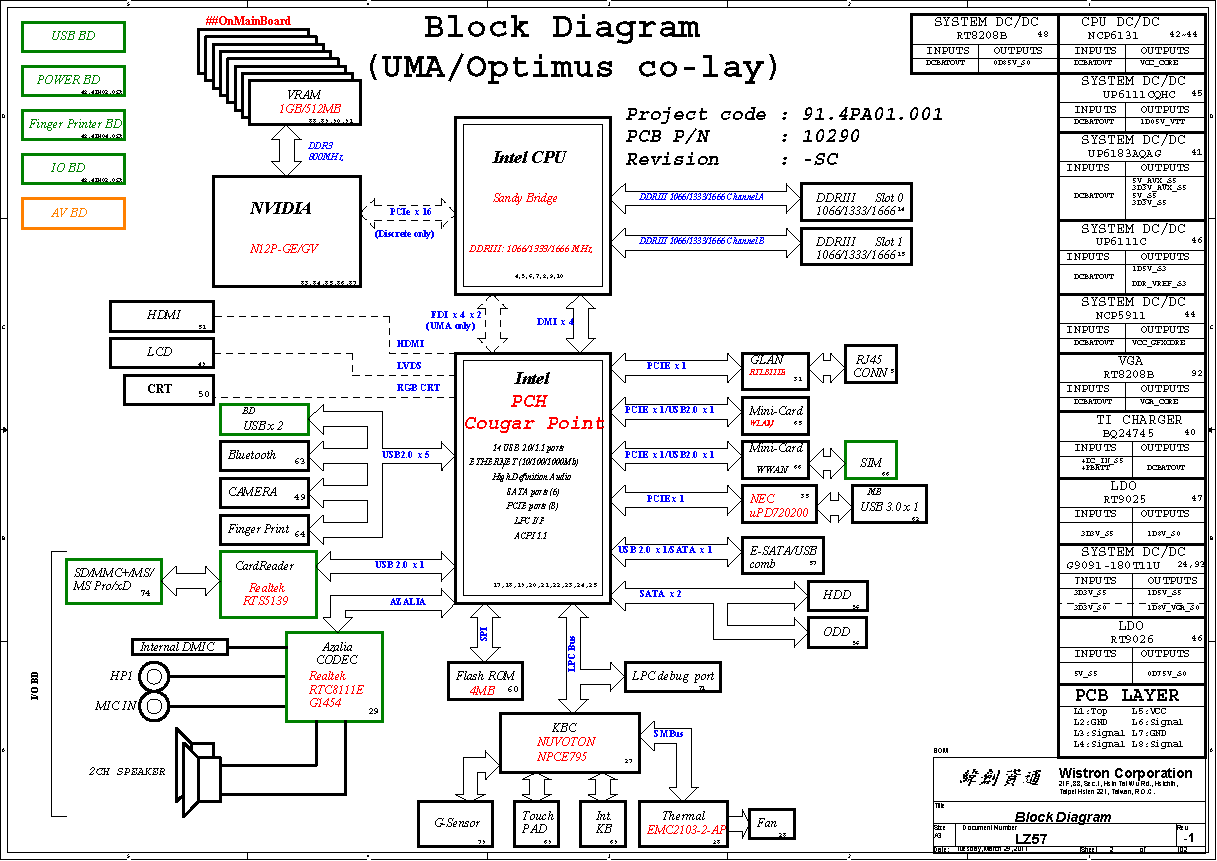

SCHEMAT
Model: Lenovo Ideapad B570
Platforma: Wistron LZ57 48.4PA01.021 10290-2
REV: -1

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat Lenovo Ideapad B570 Wistron LZ57 48.4PA01.021 10290-2

przez Google Adsense [BOT] • 26 czerwca 2012, 08:18

#2 Re: LENOVO B570-WISTRON LZ57

przez ruv • 21 czerwca 2013, 19:17

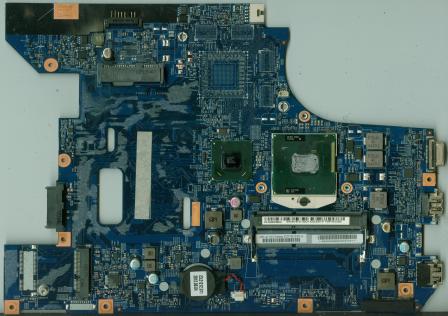

Zdjęcia płyty głównej (HD)
Model: Lenovo B570E (model name: 20129)
Platforma: Wistron LZ57 MB 48.4PA01.021 10290-2
Rev: -2

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: Schemat Lenovo Ideapad B570 Wistron LZ57 48.4PA01.021 10290-2

przez tsurik • 26 lipca 2015, 08:26

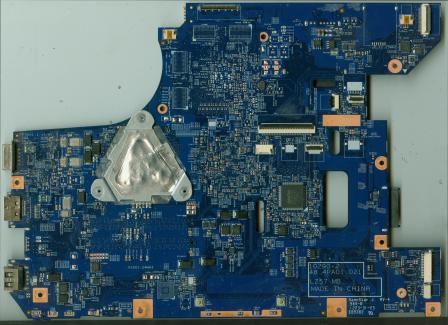

Zdjęcia płyty głównej (HD)
Model: Lenovo B570e (Model Name 20173)
Platforma: LZ57 MB rev.10290-2 48.4PA01.021 UMA

Obrazek Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#4 Re: Schemat Lenovo Ideapad B570 Wistron LZ57 48.4PA01.021 10290-2

przez bumper1 • 2 stycznia 2018, 12:44
Wsad BIOS
Model: Lenovo Ideapad Z570
Platforma: Wistron LZ57 MB 10290-4 48.4PA01.041
CPU: Intel Core i5-2450M SR0CH / i3-2310M SR04R
PCH: Intel BD82HM65 SLJ4P
GPU: nVidia N13P-GL-A1 NVIDIA GeForce GT 630M
KBC: Nuvoton NPCE795GA0DX
BIOS: U6001 Winbond 25Q32BVSIG (4MB)

ZWERYFIKOWANY (novitech)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#5 Re: Schemat Lenovo Ideapad B570 Wistron LZ57 48.4PA01.021 10290

przez Vogelek23 • 17 listopada 2019, 15:44

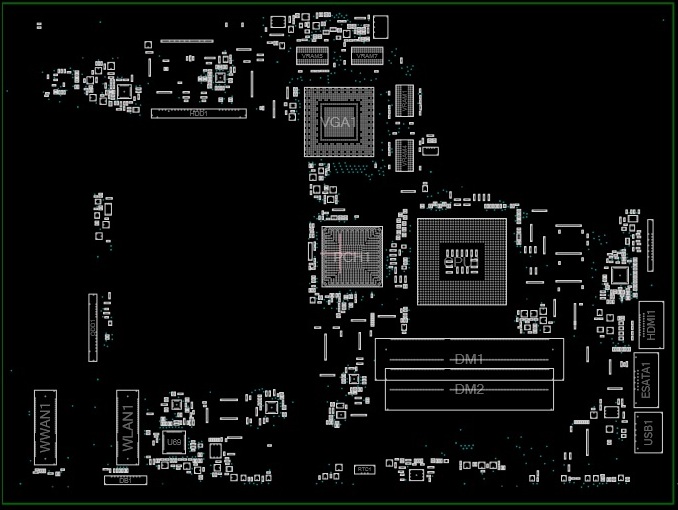

BoardView (*.brd)
Model: Lenovo Ideapad B570
Platforma: Wistron LZ57
PCB: 10290
Rev: SC
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.
