Płyta główna uruchomiona bez klucza - co się wydarzy?

Witam.

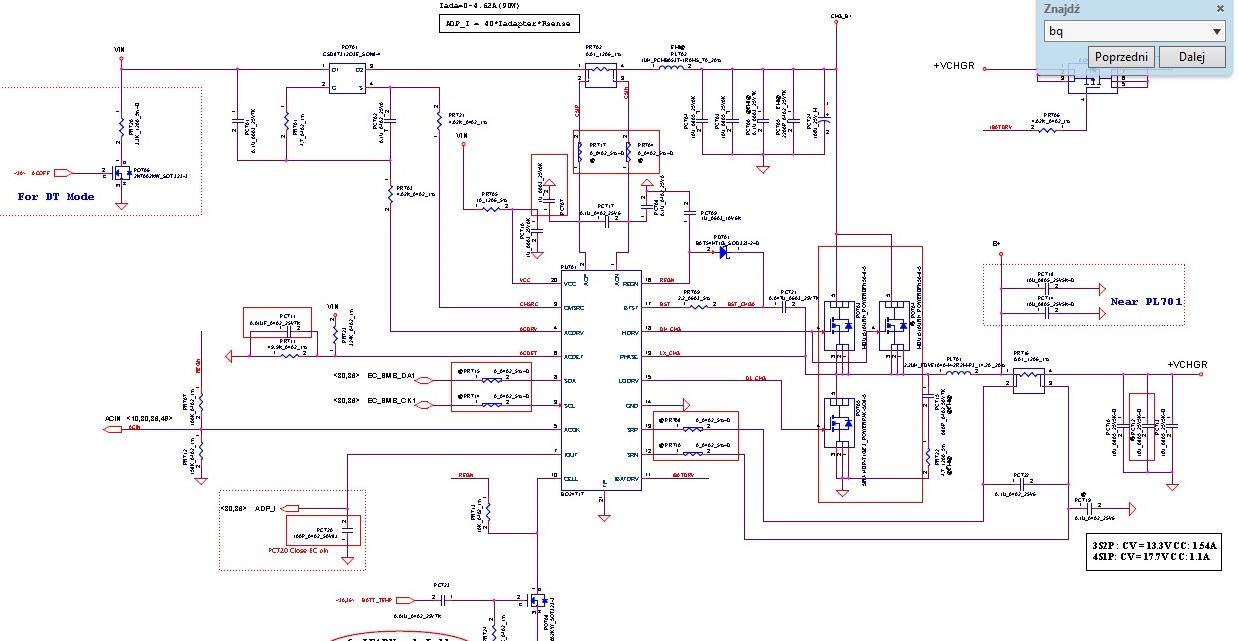

Był już temat o tym co się stanie kiedy płyta główna będzie podłączona do zasilania bez kontrolera przetwornicy. Ja jeszcze jestem ciekawy co teoretycznie stanie się kiedy na płycie głównej zabraknie któregoś klucza a płyta zostanie podpięta do zasilania. Oczywiście w grę wchodzą dwa warianty(brak górnego lub dolnego klucza). Do przykładu weźmy przetwornicę główną. Wrzucam kawałek schematu dla przykładu i łatwiejszego zrozumienia.

bipiw napisał(a):Ja jeszcze jestem ciekawy co teoretycznie stanie się kiedy na płycie głównej zabraknie któregoś klucza a płyta zostanie podpięta do zasilania.

No właśnie to zależy, którego klucza brakuje:

1. jeśli brakuje górnego klucza, to przetwornica powinna się po prostu zabezpieczyć (zewrzeć dolny tranzystor) i pozostać w takim stanie do momentu odłączenia zasilania.
2. jeśli brakuje dolnego klucza, to możliwości są trzy:

   1. przetwornica zabezpieczy się (bo dolny tranzystor nie zamknie przepływu prądu samoindukcji przez cewkę i dobrze zaprojektowany sterownik "wyłapie" tę anomalię),
   2. górny klucz ulegnie uszkodzeniu (zwarcie), puszczając napięcie główne 19V na obwody, zasilane niższym napięciem (3V, 5V, 1.8V itd), dopóki nie uszkodzi się któryś z zasilanych elementów lub nie zadziała zabezpieczenie przeciążeniowe,
   3. przetwornica... będzie pracowała normalnie (w niektórych przypadkach, gdy producent przewidział podłączoną równolegle do dolnego klucza diodę Shottky'ego, ta dioda zamyka przepływ prądu samoindukcji przez cewkę, pomimo braku klucza).

bipiw napisał(a):Do przykładu weźmy przetwornicę główną. Wrzucam kawałek schematu dla przykładu i łatwiejszego zrozumienia.

Heh, akurat to jest schemat chargera

Dziękuję bardzo. Sporo mi to rozjaśniło.
Rzeczywiście charger
