Asus Asus F555LJ przeróbka na eDP

Witam,

płyta: X555ld rev 3,6
procesor: Intel i3-4005U SR1EK
układ graficzny: NVIDIA N16V-GM-B1
układ kbc: IT8585E 1447-FXA.

Posiadam płytę taka jak w temacie z konwerterem (ANX1121- konwerter lvds ->EDP) chciałem ją przerobić na eDP.
Prze lutowałem więc ze starej płyty (eDP X555ld rev 3,6) drobnicę, oraz wy lutowałem układ ANX 1121).
Po podłączeniu matrycy obrazu nie ma, Laptop startuje tak jak wcześniej, obraz jest tylko po VGA.
Matryca się nie podświetla w ogóle, po uruchomieniu jedynie na chwile ciemnieje) Pytanie czy mogłem jeszcze coś pominąć, może w innym miejscu jest jeszcze jakiś układ zasilający czy inne drobne elementy, czy po prostu taka operacja nie przejdzie?

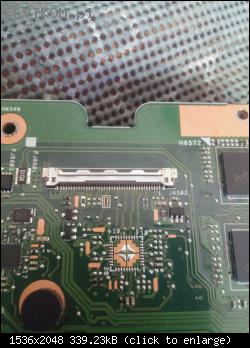

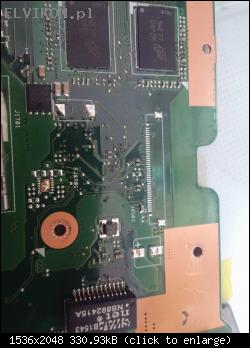

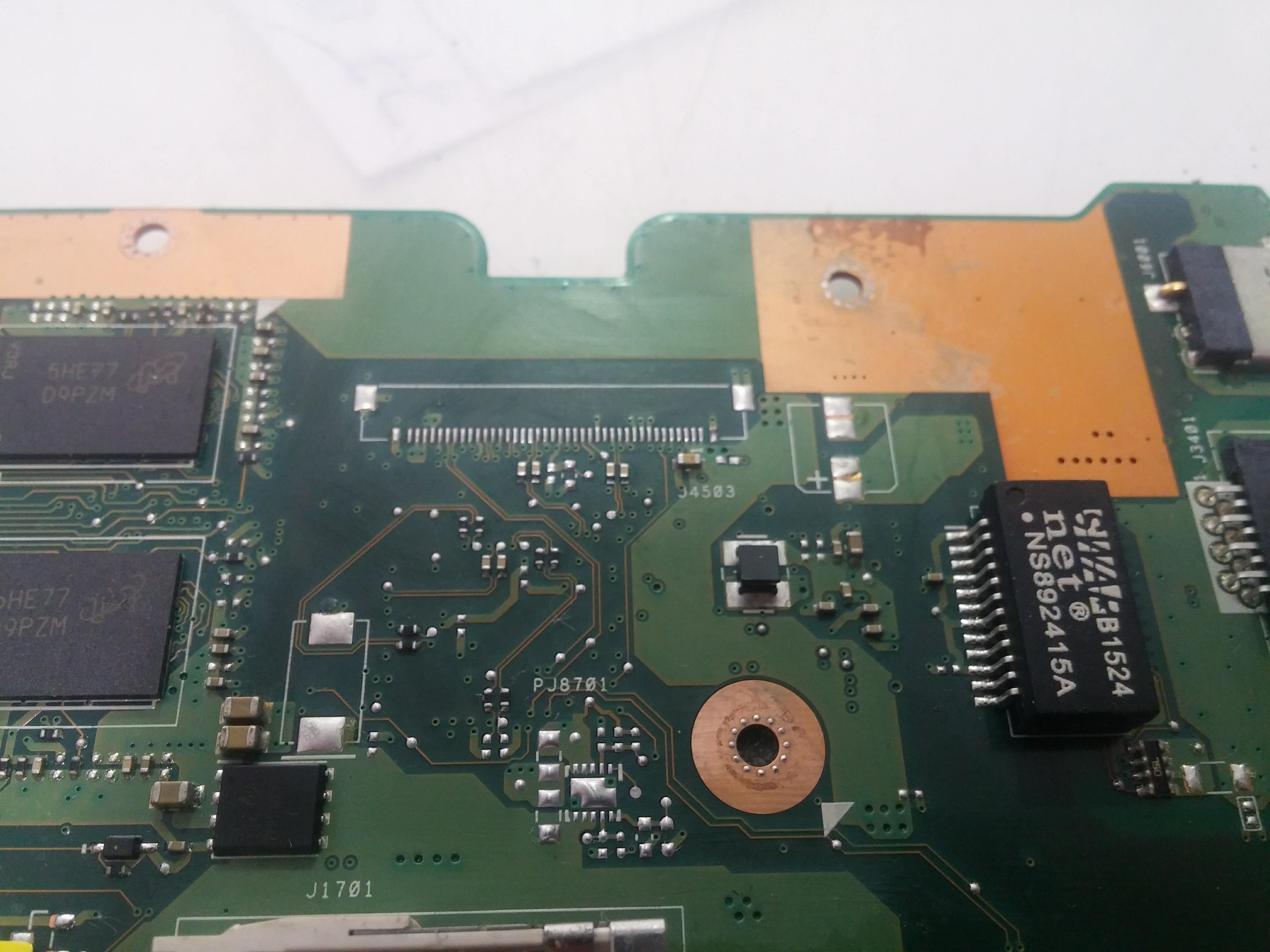

Wrzucam zdjęcia płyty głównej po wlutowaniu konwertera i wlutowaniu elementów z 2 identycznej płyty lecz z matryca eDP.
Napięcia podczas podpięcia matrycy na zasilaniu bateryjnym,

pin 2,3 3,22V
pin 4 3,25V
pin 5 2,40V
pin 6,7,8,9,10,11,12,13,14,15,16,17,18,19 0V
pin 20 3,26V
pin 21,22 0V
pin 23 1,87V
pin 24,25,26,27,28,29,30,31,32,33,34 0V
pin 35 0,25V
pin 36,37,38,39 0V
pin 40 6,60V





Dodam jeszcze , ze płyta z której odlutowałem elementy normalnie wyświetlała obraz na matrycy, podstawienie 2 matrycy taki sam efekt.
układ bios także przylutowany ze starej płyty lecz to także nie pomogło.

Pozdrawiam

Pawcioloss wrote:Napięcia podczas podpięcia matrycy na zasilaniu bateryjnym,
pin 40 6,60V

Czemu zasilasz z baterii?
Wychodzi na to, że bateria daje 6,6V.

Po podpięciu zasilacza napięcia maja się następująca:
2,3pin 3,22V
4 pin 3,32
5 pin 2,4V
21pin 3,27V
23pin 3,00V
24pin 1,9V
35pin 0,24V
40pin 18,40V
reszta 0V
co ciekawe po około 100 sekund napięcie na pinie 2, 3, 35 zaczynają próbkować( tzn załączają się na sekundę) co ujawnia się tym iż panel na chwile ciemnieje) bezpośrednio po uruchomieniu stałe wartości), niestety nie mam na posiadaniu oscyloskopu, nie wiem czy dobrze celuje, prawdopodobnie matryca nie jest dobrze odczytywana stąd to próbkowanie, przeprogramowanie kbc pomoże? czy szukać gdzieś indziej przyczyny.

Pawcioloss wrote:23pin 3,00V

Nieprawidłowo.
Czy wymieniłeś również taśmę matrycy na eDP?
Nie wiem, czy nie będzie konieczne wlutowanie gniazda J4503.

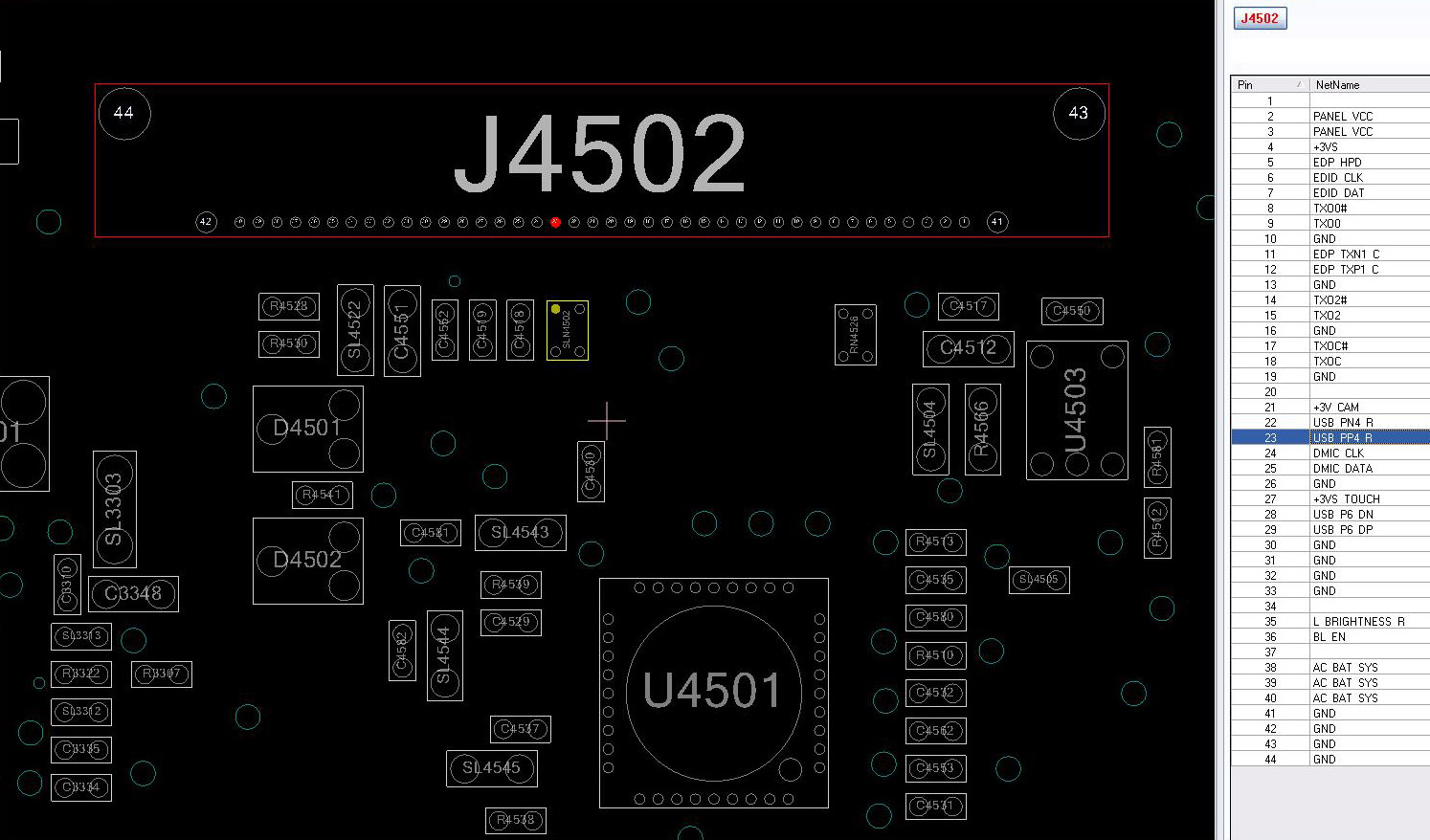

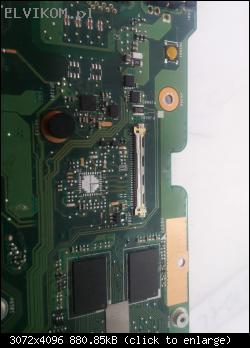

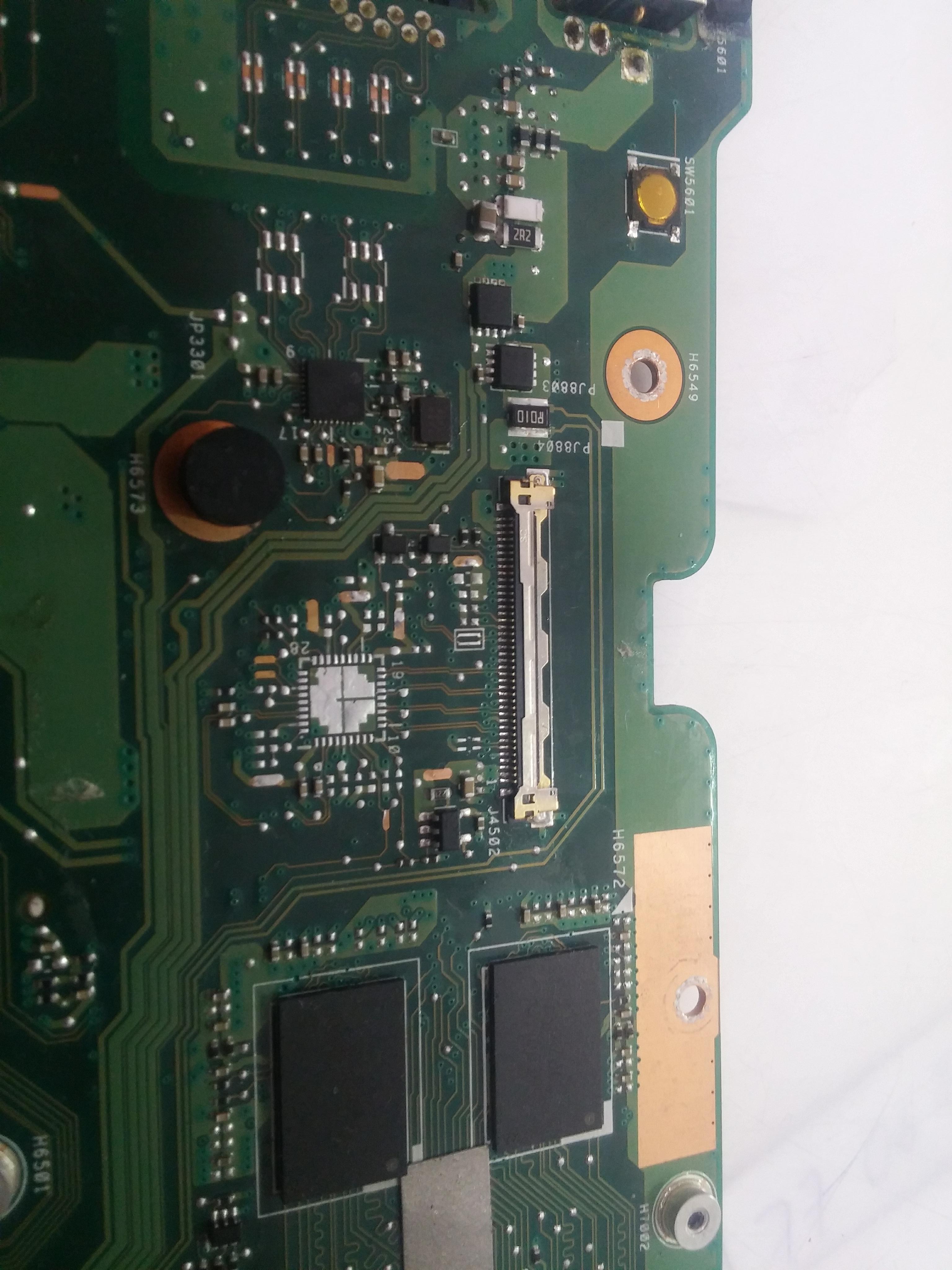

Taśma wymieniona na eDP, pin 23 USB_P4_DP podłączony bezpośrednio do procesora, poniżej zdjęcia płyty głównej pracującej z matrycą eDP, matryca w tym przypadku także wpięta pod gniazdo J4502, gniazdo J4503 nieobecne. mogłem coś przeoczyć podczas podmiany elementów czy prawdopodobnie wyjście procesora uległo uszkodzeniu i stad brak działania matrycy eDP?

Płyta naprawiona u konkurencji, poprzestawiane elementy w sekcji LVDS. Przeróbka płyty na eDP jednak jest możliwa, musiałem coś przeoczyć podczas konwersji, dziękuje koledze Type5 za pomoc.Temat do zamknięcia.
