#1 Apple Thunderbolt Display 27", brak podświetlania matrycy, padnięta płyta główna.

by Jotekk • 27 October 2018, 22:41
Cześć,
Problematyczny Apple Thunderbolt Display 27" (ATD).
Model: A1407
Model płyty głównej: 820-2997-A (639-3563)

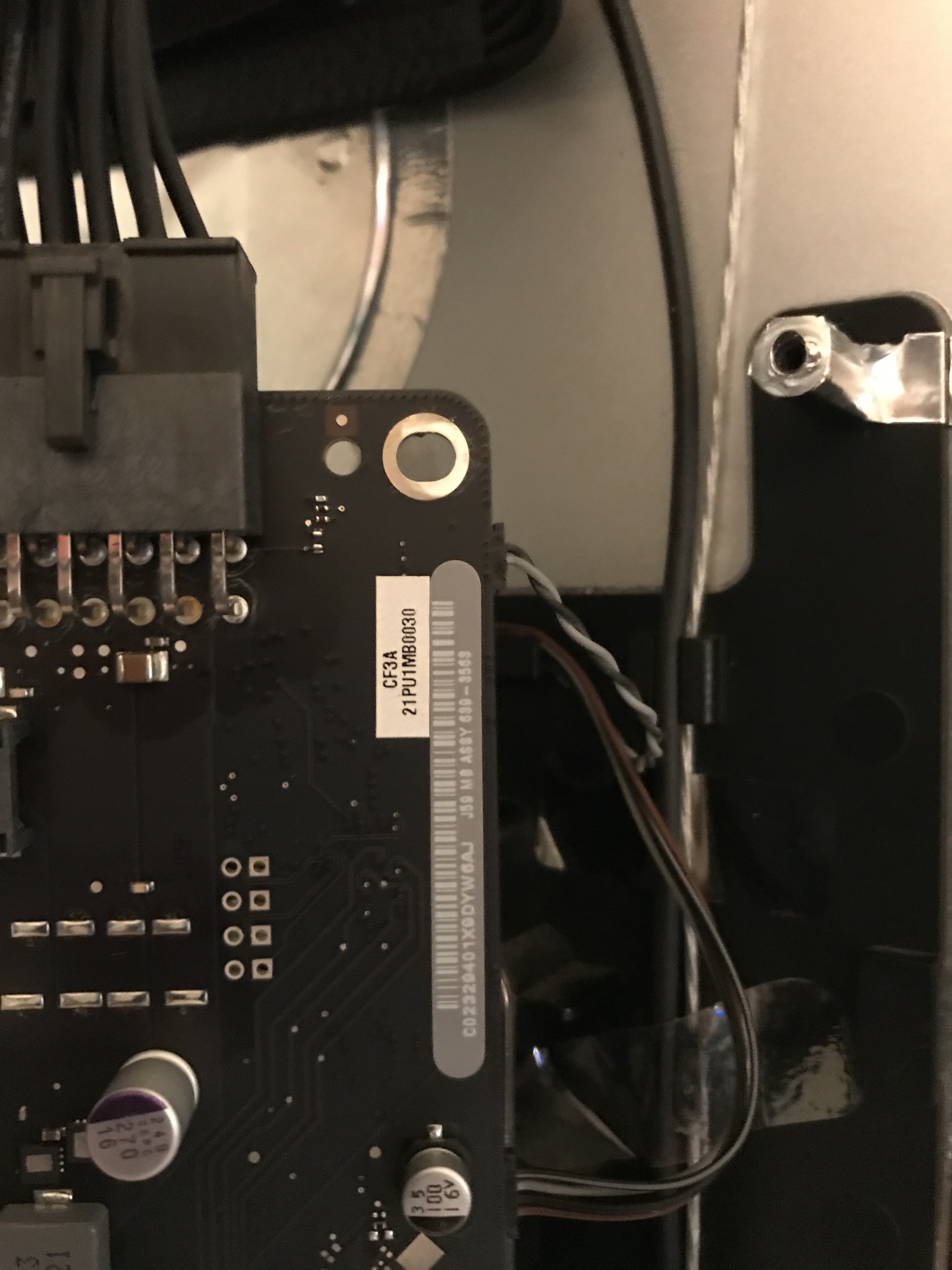

Pozostałe oznaczenia na płycie głównej:
S3N7F0B53
CF3A 21PU1MB0030

Występuje brak podświetlania płyty głównej. Pod skierowaniu mocnego źródła światła na ekran widać elementy obrazu generowanego przez komputer.
Kabel wielofunkcyjny sprawdzony – działa bez problemów. Działa wszystko poza podświetlaniem ekranu tj, kamera, głośniki, USB, FireWire, ethernet...
Zasilacz działa prawidłowo.
Matryca sprawna, włożona do innego ATD działa bez problemów. Inna sprawna matryca włożona do felernego monitora wykazuje te same objawy - brak podświetlania.

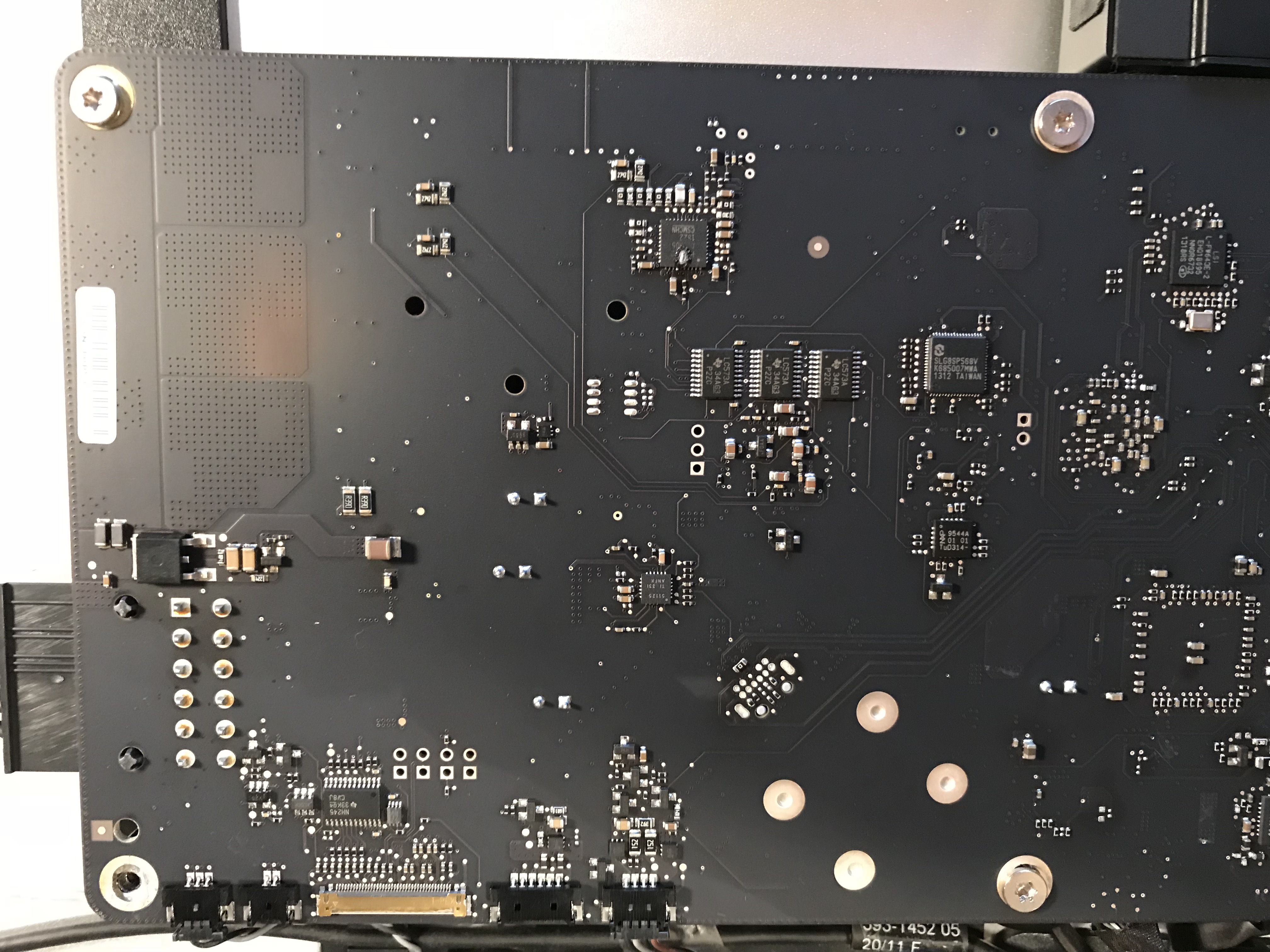

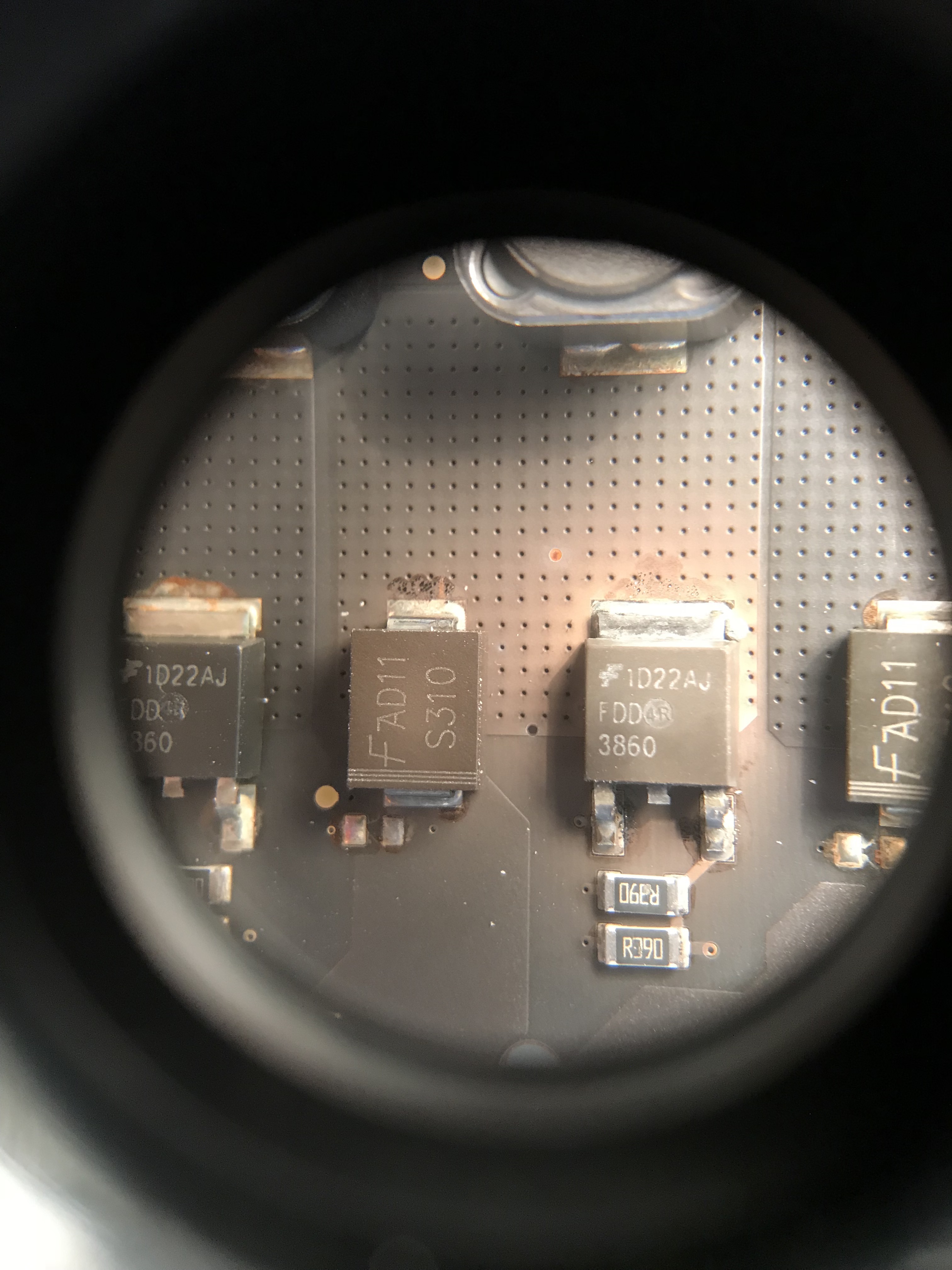

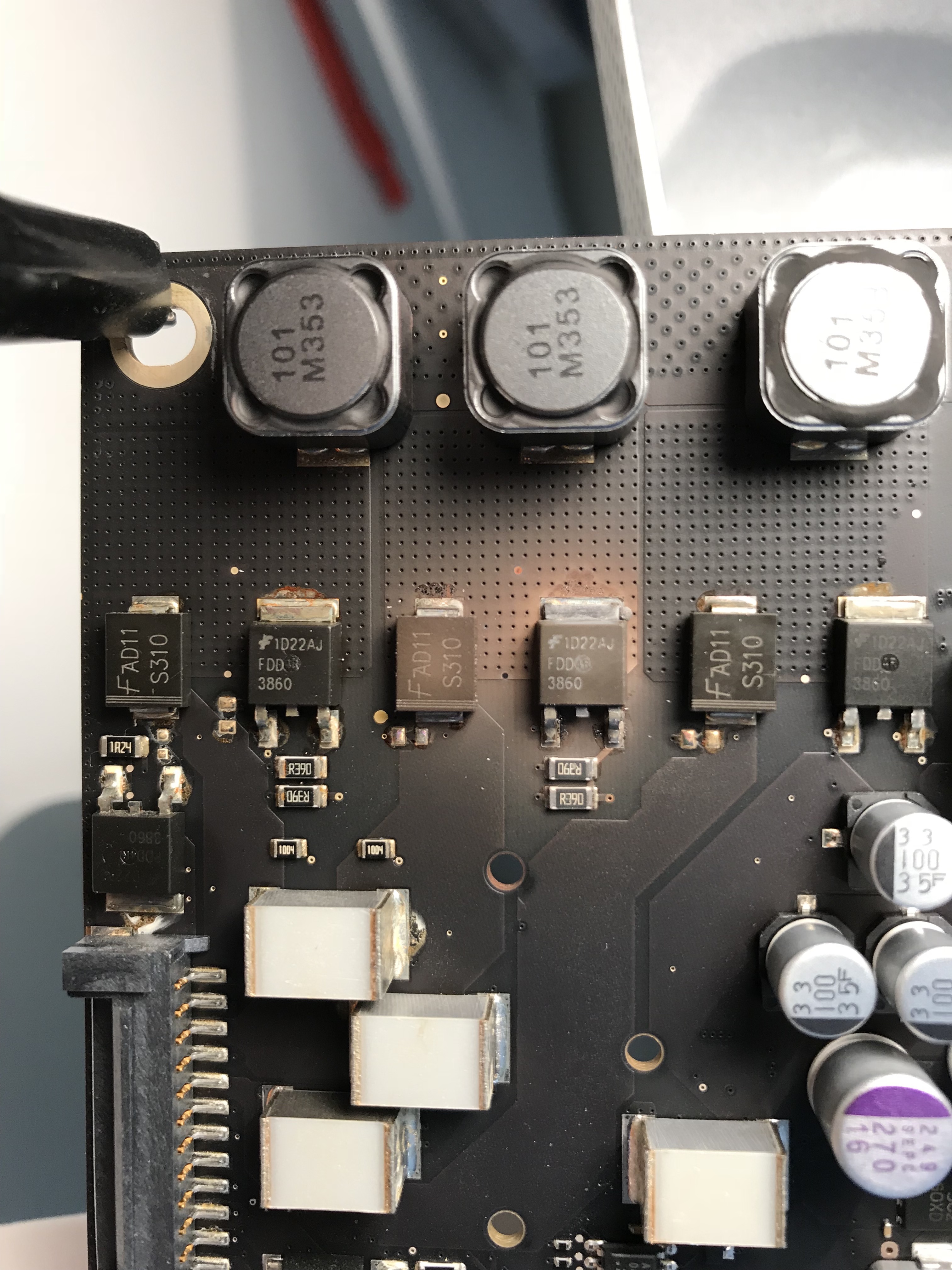

Na płycie głównej widoczne przebarwienia (załączone fotografie) – po stronie komponentów i z tyłu. Niestety nie mam dojścia do schematu tego modelu, więc nie chciałbym na ślepo czegoś wymieniać np. wstępnie tranzystora FDD3860, a może całą linijkę z diodami Schotkiego? Może ktoś miałby schemat z punktami pomiarowymi i/lub sugestie co do uwalonych komponentów.


Re: Apple Thunderbolt Display 27", brak podświetlania matrycy, padnięta płyta główna.

by Google Adsense [BOT] • 27 October 2018, 22:41

#2 Re: Apple Thunderbolt Display 27", brak podświetlania matrycy, padnięta płyta główna

by Vogelek23 • 28 October 2018, 14:19

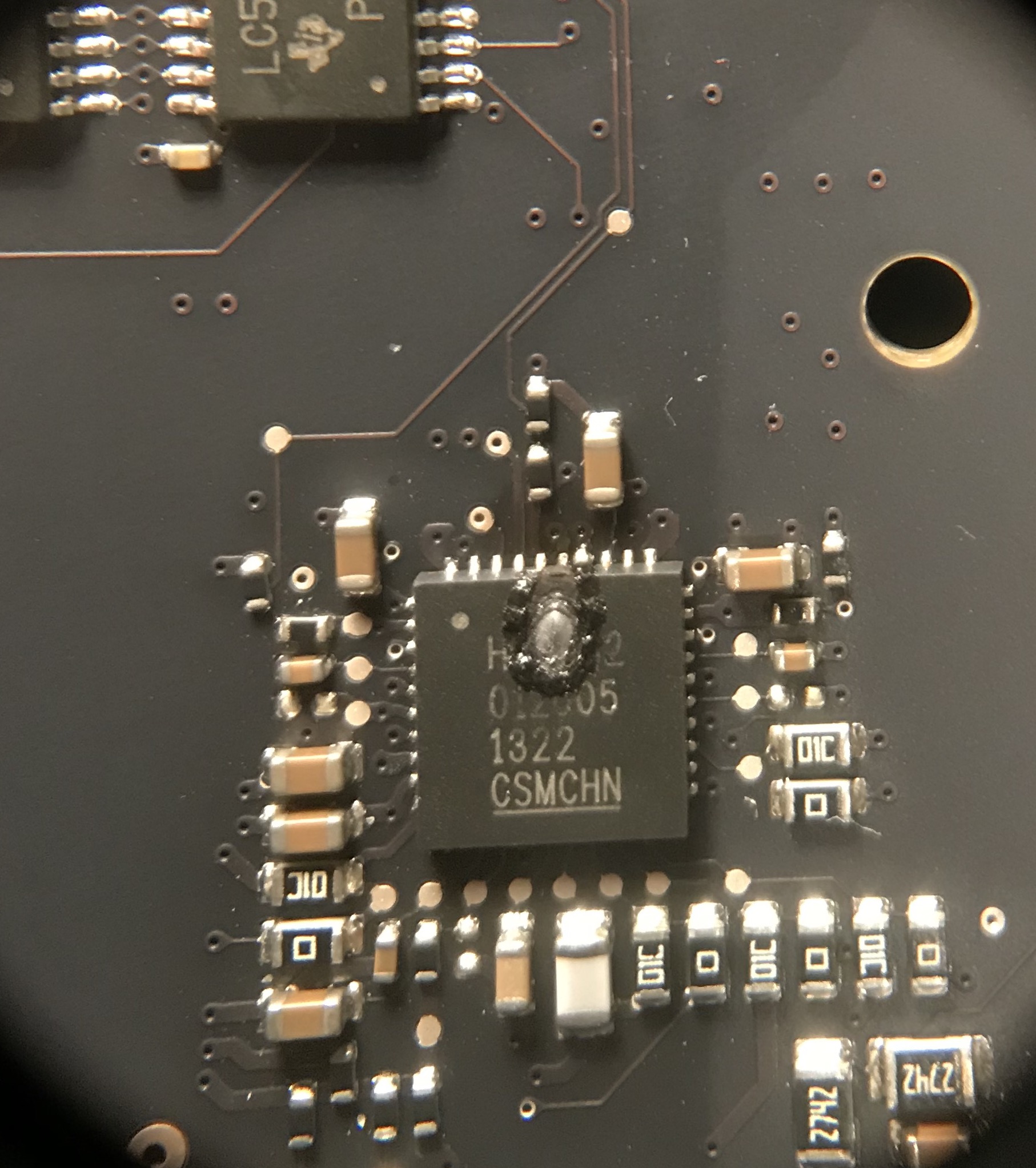

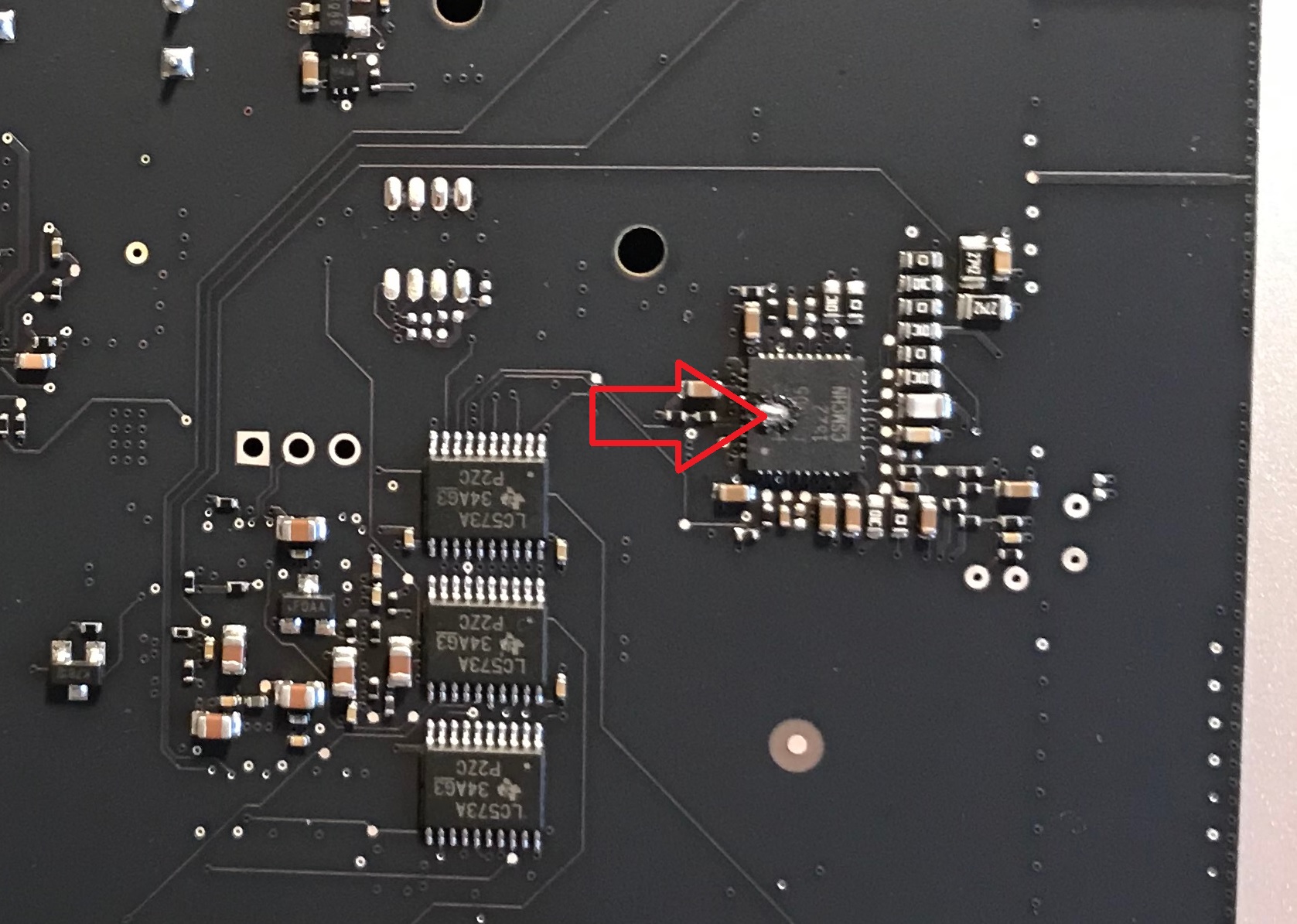

Masz spalony jeden z kontrolerów - a konkretnie to kontroler podświetlania U1115 (HV9982):


#3 Re: Apple Thunderbolt Display 27", brak podświetlania matrycy, padnięta płyta główna

by Jotekk • 29 October 2018, 00:19
Dziękuję, przeoczyłem przy inspekcji. Kwestia czy dlatego wyleciał bo mu podano zbyt wysokie napięcie czy się zwyczajnie przegrzał... może asekuracyjnie wymienić też FDD'ka?
Kurczę, ten schemat z punktami pomiarowymi by się sakramencko przydał. Szukam i szukam w necie ale na razie nic a nic...


[Kilka chwil później]
Yoopi!
Znalazłem schemat. Zaraz wrzucę dla potomnych do wiadomej grupy tematycznej. A jakby ktoś mial plik board view to chętnie przygarnę...

#4 Re: Apple Thunderbolt Display 27", brak podświetlania matrycy, padnięta płyta główna

by Vogelek23 • 29 October 2018, 12:46
Jotekk wrote:Yoopi!
Znalazłem schemat. Zaraz wrzucę dla potomnych
:wtf: Przecież schemat do tej płyty jest dostępny od niemal 5 lat na naszym forum: schemat-apple-thunderbolt-display-a1407-27-j59-820-2997-051-8774-t29552.html?hilit=820%202997

#5 Re: Apple Thunderbolt Display 27", brak podświetlania matrycy, padnięta płyta główna

by Jotekk • 29 October 2018, 12:52
No tak, a głowę bym dał, że szukałem po nazwie produktu i nic nie znajdował w schematach. Dzięki.
A w temacie board view?

#6 Re: Apple Thunderbolt Display 27", brak podświetlania matrycy, padnięta płyta główna

by Vogelek23 • 30 October 2018, 00:23
Boardview jest niedostępny na ten moment. Wymień sterownik U1115 i daj znać, czy pomogło.
