Trafił mi w ręce wspomniany tablet. W między czasie starając się zrobić dokładny opis wylogowało mnie z forum i cały wiersz poszedł w eter...

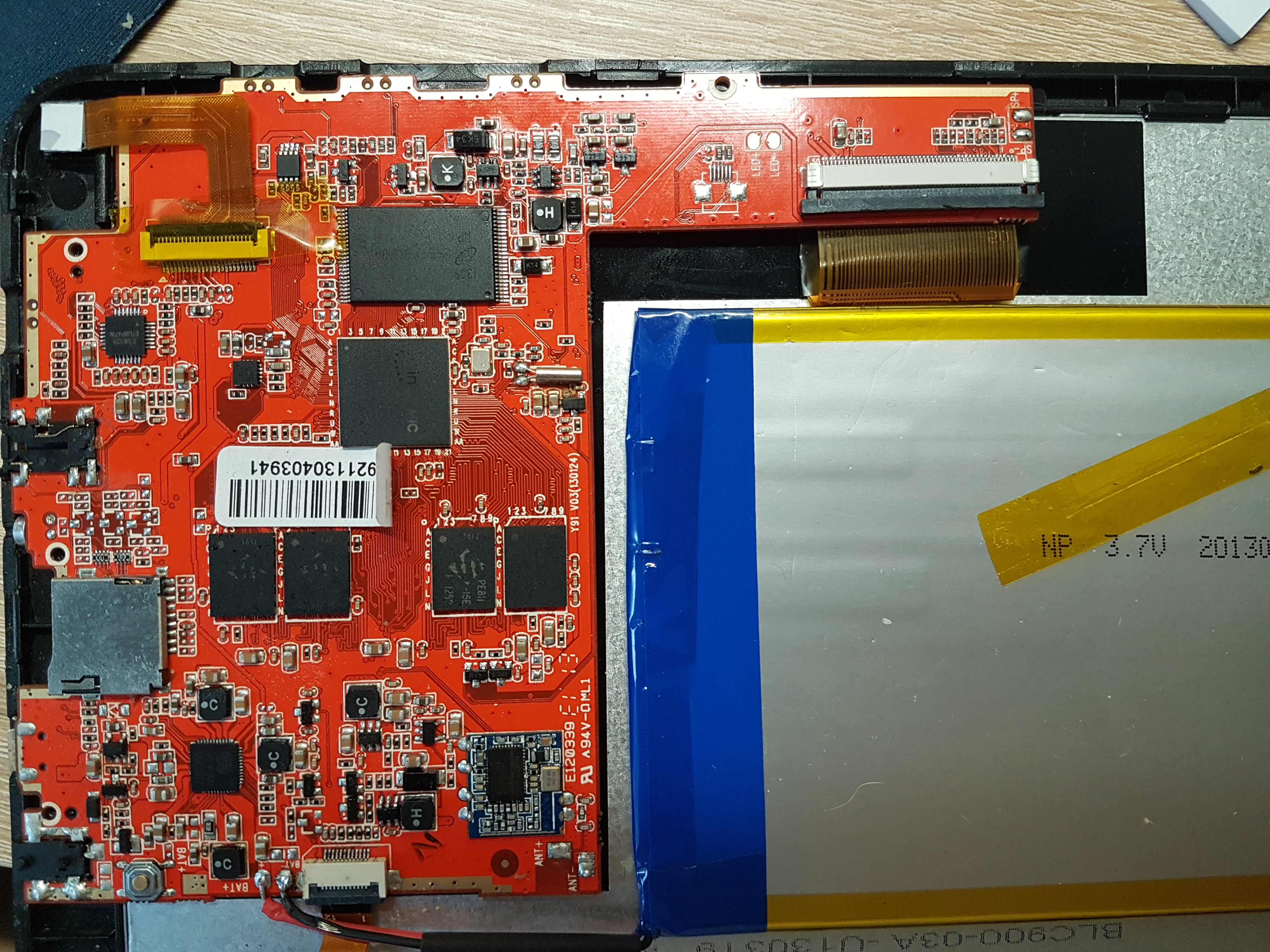

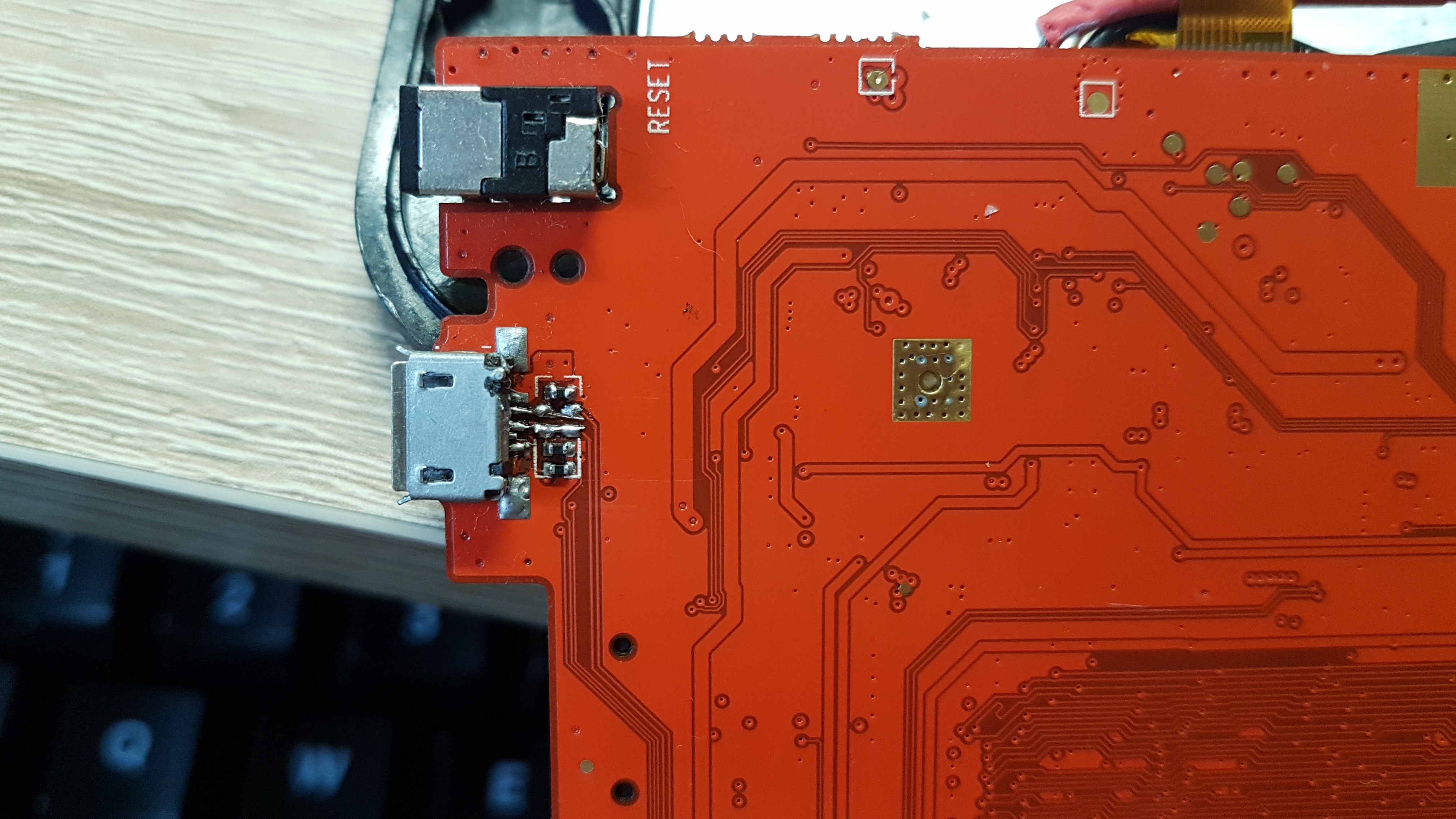

Model Goclever Terra 90 nie daje oznak życia. Nie włącza się nie reaguje na power nie ładuje baterii.. Pierwsze co rzuciło się w oczy uszkodzone gniazdo USB. Myślę no ok jakoś się ogarnie. Uszkodzone kilka ścieżek ale akurat odpowiedzialne za przesył danych. Uszkodzona jakaś cewka na lini danych brak możliwości interpretacji ale i tak brak oznaczeń widocznych nawet na tym co się zachowało w kawałku. Oczyszczone, bajzel oprzątnięty jako tako na "sztukę" połączone już ścieżki. Napięcie mam już na płycie, ale poza tym dalej brak oznak życia.
Napięcie pojawia mi się na Hxh2Kz obecnie jednak już GG2M po wymianie czy do końca dobra podmianka? Nie mam pewności. Wyciągnięte z innego chińskiego tableta też z sekcji zasilania. Buszując szukając co to może być trafiłem tylko na cuś takiego na rosyjskim forum:
http://vlab.su/viewtopic.php?f=178&t=57261
Bazując na tym schemacie porobiłem pomiary i wyglądało to tak:
Na układzie Hxh2Kz przed podmianką na 1- 5V, na 2 - zwarcie do masy, na 3 - zwarcie do masy i tym samym z 2, na 4 - brak zwarcia do masy ale i brak napięć, na 5- podobnie jak na 4.
Na układzie GG2M na 1 - 5V, na 2 - zwarcie do masy, 3 - brak napięć, brak zwarcia do masy, 4 - na wyjściu obecnie 1,35V, 5 - na wyjściu 0,5V. Też uszkodzony?

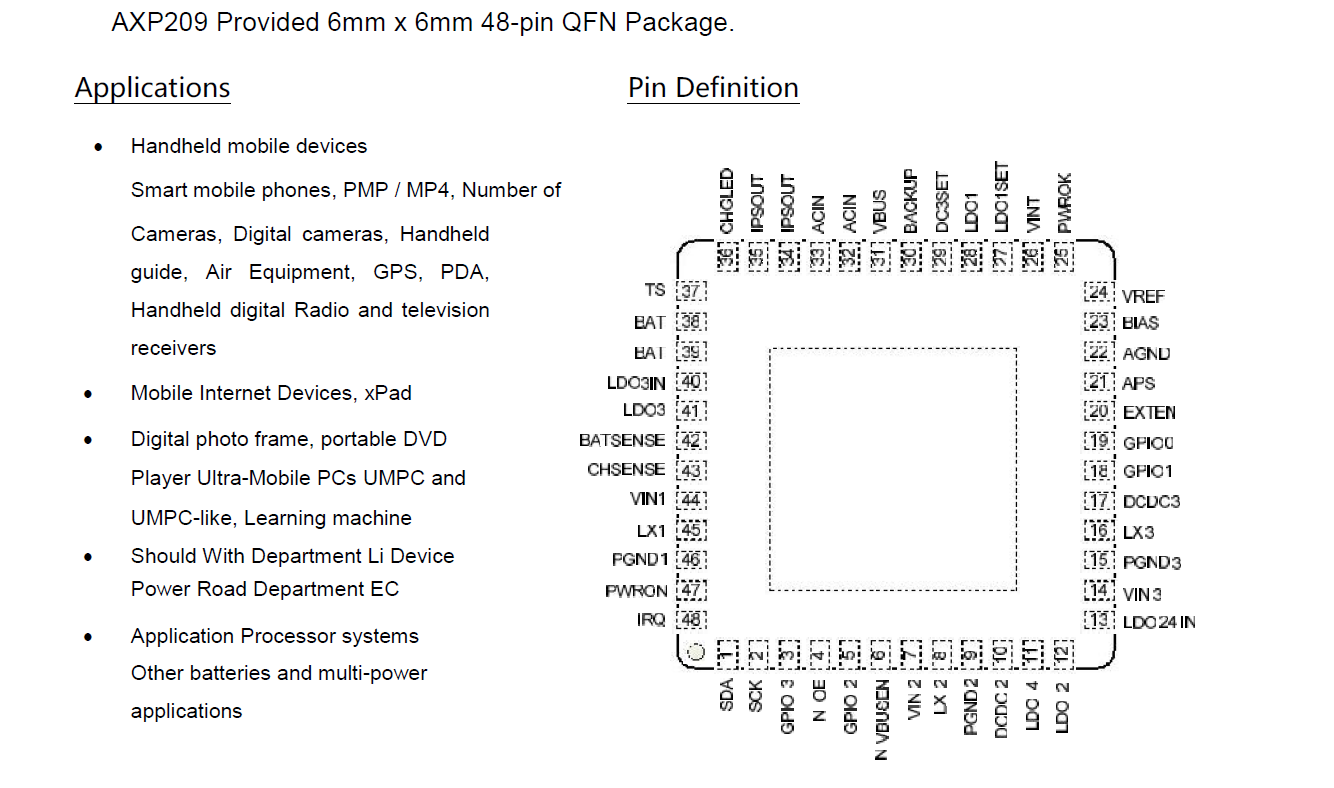

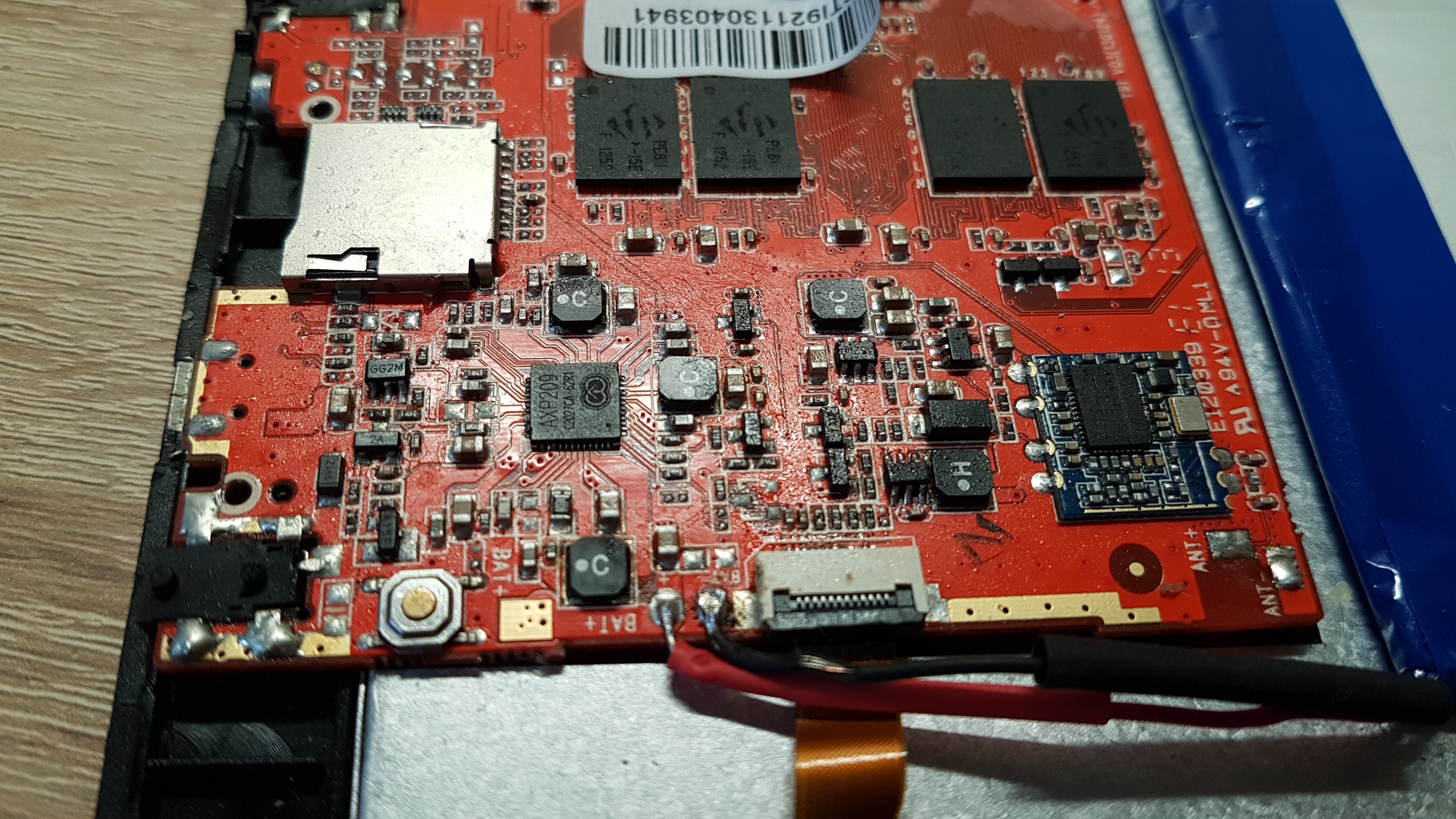

Przedwcześnie wymieniłem też raczej układ AXP202 na AXP209 widać na zdjęciu. W wyprowadzeniu nóżek nie widzę różnic są niewielkie zaś w samej strukturze, ale sugerując się informacją na innym rosyjskim forum:
https://www.mobile-files.com/forum/show ... 52-AXP202-и-AXP209-взаимозаменяемы
poparł że tablet żyje po przeszczepie. Dawca ten sam tablet co wcześniej
Ale robiąc pomiary widzę, że napięcie ginie gdzieś po drodze i nie ma zasilania tego układu na nóżce 32 i 33 AC IN mam brak napięć. Domyślam się że brak jakiś schematów do tych cudów a jakby były to i tak interpretować układy trzeba by było po ich nazwach o ile by się pokrywały bo brak oznaczeń na laminacie. Może ktoś miał podobnego tableta na stole albo ma większe doświadczenie w tej dziedzinie to byłbym wdzięczny za wskazówki i pomoc.
