Uruchomienie płyty Acer GX-792 bez oryginalnego zasilacza

Witam wszystkich,

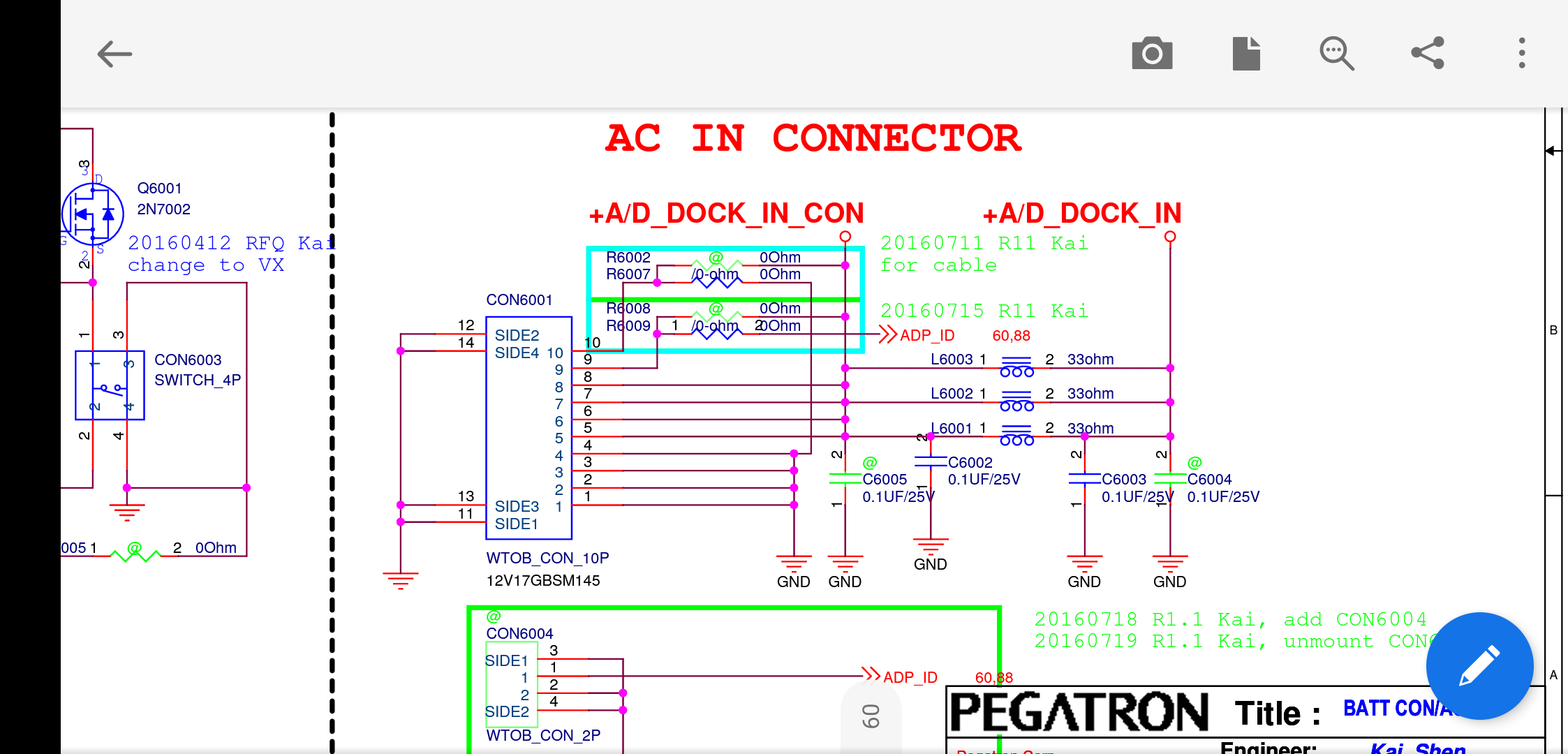

mam płytę główną z Acera GX-792 (Pegatron Viper2 P7RCR), ale niestety nie posiadam do niej zasilacza. Według schematów z zasilacza idą dodatkowe dwa przewody do identyfikacji. Czy mogę jakoś oszukać płytę aby ruszyła na zasilaczu serwisowym ?

Teoretycznie powinno wystarczyć zwarcie pinu 9 gniazda CON6001 do masy - zablokuje to tranzystor Q8810 (normalnie otwarty dzielnikiem R8835/R8834, gdy pin 9 nie jest nigdzie podłączony) powodując, że sygnał ID_DET wzrośnie do 2,72V a co za tym idzie, napięcie ACDET na pinie 6 chargera U8800 wzrośnie powyżej poziomu 2.4V, potrzebnego do załączenia MOSFETów Q8801 i Q8802.

Zadziałało. Dzięki wielkie za pomoc.

Może kolega mi powiedzieć gdzie mogę znaleźć jakiś dobry schemat i boardview do tej płyty? Posiadam schemat z tego forum ale brakuje w nim dużo stron.


Jeszcze raz dziękuje za pomoc.

deeamon napisał(a):Posiadam schemat z tego forum ale brakuje w nim dużo stron.

Te "puste" strony są puste nie dlatego, że dokument jest wybrakowany i pozbawiony jakiejś części schematu. Takie "puste" strony są pozostawiane celowo przez projektantów, aby w przypadku projektowania poprawek lub kolejnych wersji danej płyty nie musieli oni dodawać nowych stron na końcu dokumentu. Co do boardview, do tej płyty niestety jest aktualnie niedostępny.

Dziękuję jeszcze raz za pomoc.
