#1 Dell Inspiron 15-5558 - brak obrazu na matrycy, przez HDMI jest

by arjuredi • 19 July 2019, 15:20

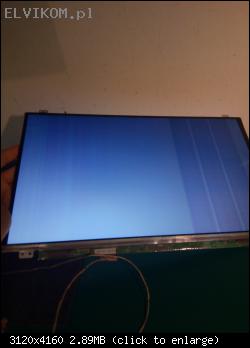

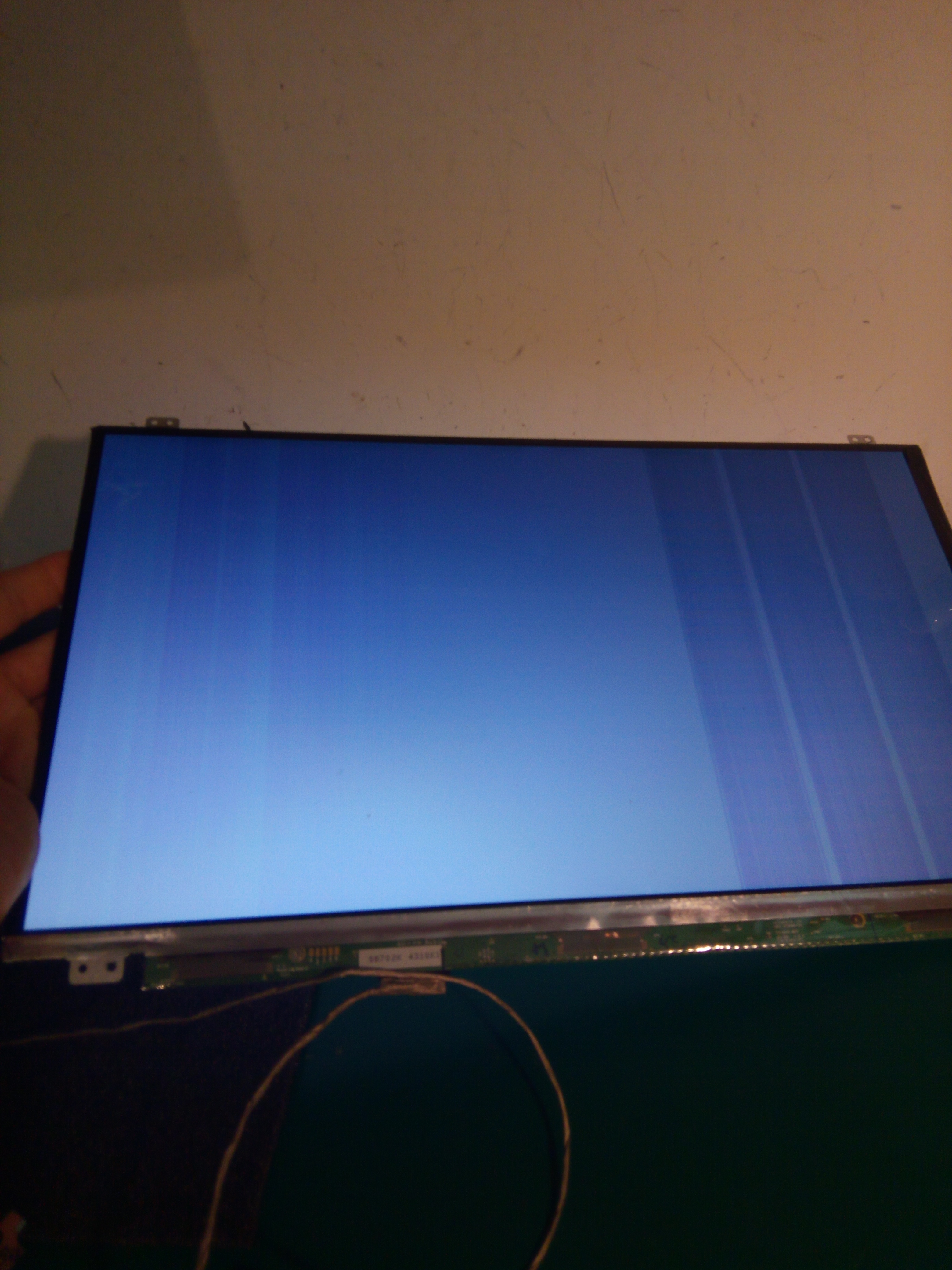

Oznaczenia płyty: AAL10 LA-B843P rev: 1.0. Pobór prądu na fabrycznej matrycy (N156BGE-E42) - 0,38A - brak obrazu, na matrycy podmienionej (LP156WHB-TP-C1) - pobór 0,55A - pasy na matrycy (matryca jest sprawna).
Poniżej podaję rezystancję i napięcia na poszczególnych cewkach, na złączu LCD1 i KBC (po przeczytaniu podobnego wątku):
PL4401 - 10MΩ; 2,72V
PL4801 - 167Ω; 1,08V
PL8202 - 11Ω; 0,9V
PL8204 - 11Ω; 0,9V
PL4701 - 24Ω; 1,81V
PL4501 - 24kΩ, 5,16V
PL4502 - 2,8kΩ; 3,3V
PL4902 - 265Ω; 1,37V

LCD1:
p.1 - 19,27V
p.5 - 2,17V
p.20 - 3,16V; 88,3kΩ
p.21 - 3,23V; 86,8kΩ

KBC:
p.27 - 3,24V
p.32 - 3,14V

Bios został przeprogramowany, zmieniona została również taśma matrycy, podgrzany rdzeń grafiki - bez zmian. Proszę o dalsze wskazówki.

Re: Dell Inspiron 15-5558 - brak obrazu na matrycy, przez HDMI jest

by Google Adsense [BOT] • 19 July 2019, 15:20

#2 Re: Dell Inspiron 15-5558 - brak obrazu na matrycy, przez HDMI jest

by gofer • 20 July 2019, 10:39
W tej platformie jak się nie mylę sygnały na matrycę wychodzą z procesora.
