#1 ORION TV32RN1 - działa, brak podświetlenia (transformator?)

przez mojojek • 19 października 2019, 12:22
Witam,

Bardzo proszę o pomoc w zdiagnozowaniu usterki.

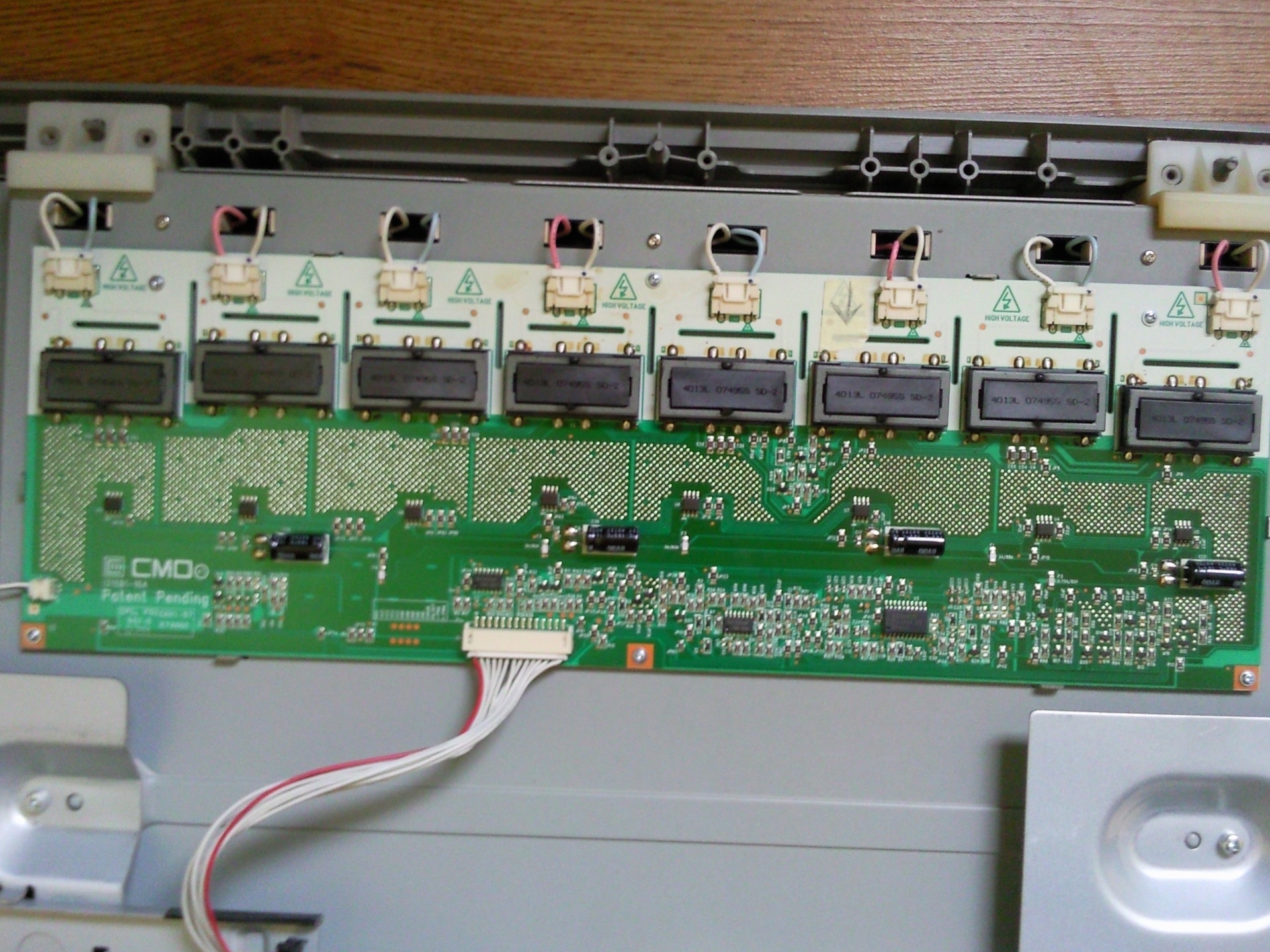

Telewizor poprawnie się włącza, podświetlenie załącza się na chwilę i gaśnie. Obraz na ekranie jest widoczny po podświetleniu latarką. Zmierzyłem napięcia wychodzące na inwerter: 24V. Pomierzyłem wszystkie transformatory (8 sztuk), które dają takie same wyniki: 1,1kOhm. Na jednym trafie (zaznaczone strzałką) pomiar daje wynik kilkuset kOhm (ostatni pomiar 120kOhm).

Oznaczenia inwertera: I315B1-16A

Pomiar wykonany względem pinów:

1-8 121kOhm
4-5 1,1kOhm
1-5 1,1kOhm
4-8 121kOhm

Wszystkie pozostałe trafa mierzone jak wyżej dają wynik 1,1kOhm.

Czy to jedno trafo może powodować brak podświetlenia? Chciałbym się upewnić czy to jest przyczyną usterki. Rozumiem, że nic mi nie da odłączenie świetlówek od tego transformatora? Czy pomiar wykonałem prawidłowo?

EDIT: Przyszedł mi jeszcze pomysł do głowy aby obejść zabezpieczenie wyłączające świetlówki (tymczasowo) i zmierzyć napięcia za transformatorami. Na płycie siedzi układ OZ964GN. Na innym forum przeczytałem, że zwarcie pinu 1 i 2 wyłącza kontrolę napięcia. Czy może to ktoś potwierdzić?

Obrazek
Obrazek

Re: ORION TV32RN1 - działa, brak podświetlenia (transformator?)

przez Google Adsense [BOT] • 19 października 2019, 12:22

#2 Re: ORION TV32RN1 - działa, brak podświetlenia (transformator?)  [ROZWIĄZANY] 

przez amorphe • 19 października 2019, 18:18
mojojek napisał(a):Pomierzyłem wszystkie transformatory (8 sztuk), które dają takie same wyniki: 1,1kOhm.

Doprecyzuj, że mierzyłeś tylko uzwojenia wtórne...

mojojek napisał(a):Czy to jedno trafo może powodować brak podświetlenia?

Nawet nie "może" spowodować, ale własnie powoduje.

Na płycie siedzi układ OZ964GN. Na innym forum przeczytałem, że zwarcie pinu 1 i 2 wyłącza kontrolę napięcia

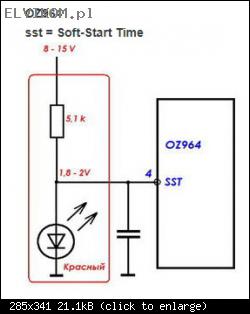

W tym układzie inaczej wyłączasz protect - zobacz opis n.4 (SST) w datasheet lub przeanalizuj zdjęcie poniżej:

Obrazek
Źródło: https://www.plcforum.it/f/topic/166131- ... erter-pwm/

Zapewne będziesz poszukiwał transformatora 4013L... ;)

#3 Re: ORION TV32RN1 - działa, brak podświetlenia (transformator?)

przez mojojek • 19 października 2019, 20:06
amorphe napisał(a):Doprecyzuj, że mierzyłeś tylko uzwojenia wtórne...


Na to wychodzi. Rozumiem, że uzwojenia pierwotne są na pinach 2, 3, 6, 7? Pomiary z tych pinów na wszystkich trafach są takie same.

amorphe napisał(a):Nawet nie "może" spowodować, ale własnie powoduje.


Dziękuję za potwierdzenie.

amorphe napisał(a):W tym układzie inaczej wyłączasz protect - zobacz opis n.4 (SST) w datasheet lub przeanalizuj zdjęcie poniżej:

[ Obrazek ]
Źródło: https://www.plcforum.it/f/topic/166131- ... erter-pwm/


Odnośnie schematów to ja jestem niestety noga :roll: Z tego co rozumiem należy użyć czerwonej diody, rezystora 5kOhm i jakiegoś kondensatora i podpiąć to do 4 pinu układu?

amorphe napisał(a):Zapewne będziesz poszukiwał transformatora 4013L... ;)


Czyżbyś miał akurat taki na zbyciu? :) Te oznaczenia za "4013L" mogę pominąć?

#4 Re: ORION TV32RN1 - działa, brak podświetlenia (transformator?)

przez mojojek • 22 listopada 2019, 11:04
Transformator wymieniony, telewizor działa. Dziękuję bardzo koledze amorphe za pomoc.
