Zasada działania 3 fazowej przetwornicy procesora

hey mam pytanie jakie powinny być prawidłowe napiecia na przetwornicy procesora np
Isl95829.

Chciałbym zrozumieć jej działanie
Żeby przetwornica wystartowała rozumie ze musi byc zasilanie vin( pin41) ,vcc (pin 42 +5v)
, vr enable (pin 48 +3.3v) vr ready (pin 47 +3.3v)
Dalej musi być chyba komunikacja z procesorem
Sclk , alert# ,sda (czy prawidłowe napięcie to 1v? Czy powino ono się pojawić na wszystkich 3 tych sygnałach gdy laptop pracuję poprawnie????)
Dalej załóżmy , że skupiamy się na 3 fazach vcc_core..rozumie ze sygnaly pwm1a pwm1b pwm1c komunikują się z odpowiednimi drmos przy cewkach i dalej one sterują zasilaniem...
Pytanie jakie powinno być prawidłowe napiecia na pwm1a, pwm1b,pwm1c????
Dalej sygnał fccma rozumie , że też idzie do odpowiednich drmos, ale jest to wspólny sygnał
Jakie powinno byc napięcie na tym sygnale przy prawidłowej pracy laptopa?
Dalej sygnały imon_a ,ntc_a ,comp_a , fb_a , rtn_a ,isump_a, i_sumn_a, i_sense1a,1b,1c
Jakie powinny być prawidłowe napięcia na tych pinach, oraz jaką pełnią funkcję gdy/żeby laptop pracował poprawnie
Dziękuję

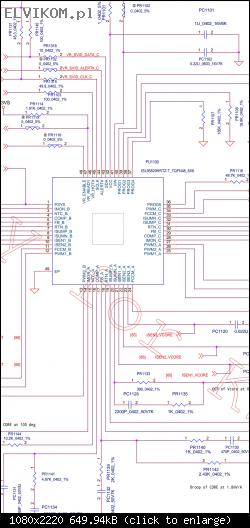

Witam. VR_ ENABLE ma za zadanie uruchomić CPU Vcore, układ jest podzielony na sekcje i dla przykładu zamieszam zdjęcie podobnego. Gdzie są sygnały do uruchomienia FCCM_A i sygnały sterowania PWM dla każdej sekcji Cpu a także linie pomiarowe powrotne ISUMN_A, ISEN. powinien tez pojawić się sygnał FB z CPU.

Znalazłem watek z pomiarami gdzie brakuje ewidentnie sygnału EN i wymiana ISL była bezcelowa - dell-xps-9560-nie-uruchamia-sie-la-e331p-t61401.html?hilit=FCCM_A

ado napisał(a):Witam. VR_ ENABLE ma za zadanie uruchomić CPU Vcore, układ jest podzielony na sekcje i dla przykładu zamieszam zdjęcie podobnego. Gdzie są sygnały do uruchomienia FCCM_A i sygnały sterowania PWM dla każdej sekcji Cpu a także linie pomiarowe powrotne ISUMN_A, ISEN. powinien tez pojawić się sygnał FB z CPU.
[ Obrazek ]
Znalazłem watek z pomiarami gdzie brakuje ewidentnie sygnału EN i wymiana ISL była bezcelowa - dell-xps-9560-nie-uruchamia-sie-la-e331p-t61401.html?hilit=FCCM_A

Hmm to jest mój wątek właśnie I vr enable pojawia się, jak i vr ready oraz vin +5vc , brak jest natomist sygnalu fb wiec zakladam , że uszkodzony jest procesor
