#1 Schemat MSI GP62M 7RDX MS-16J9 MS-16J91 MS-1799

przez Vogelek23 • 3 marca 2019, 11:04

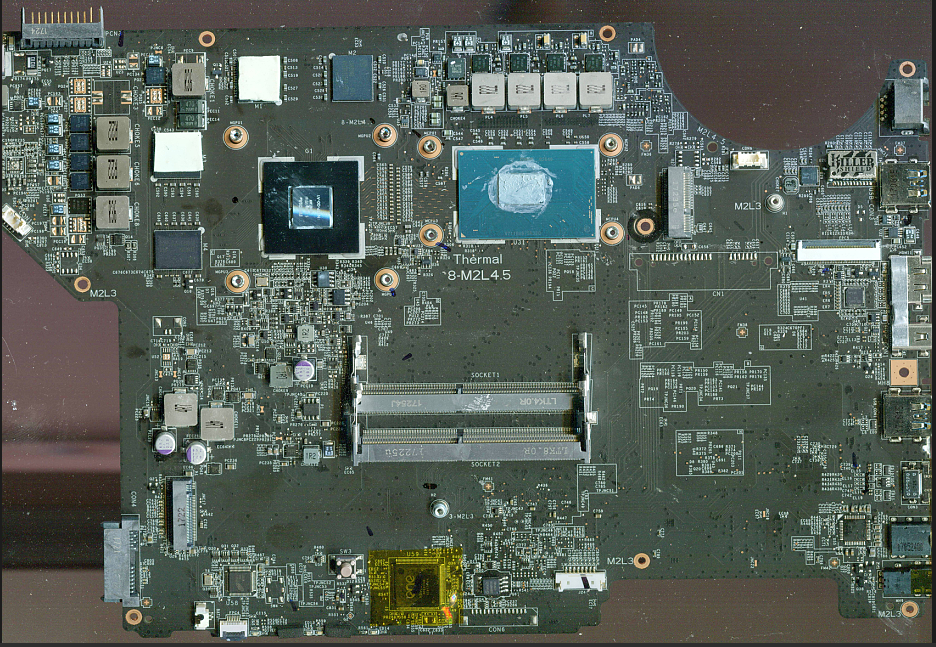

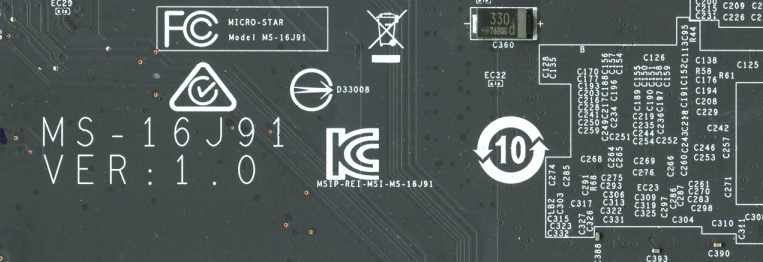

MAIN BOARD PHOTOS (UHD quality)
Model: MSI GP62M 7RDX
Platforma: MS-16J91 VER 1.0
Obrazek
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat MSI GP62M 7RDX MS-16J9 MS-16J91 MS-1799

przez Google Adsense [BOT] • 3 marca 2019, 11:04

#2 Re: Schemat MSI GP62M 7RDX MS-16J9 MS-16J91 MS-1799

przez Lesio23 • 16 kwietnia 2019, 09:41
Wsad BIOS (MAIN + KBC)
Model: MSI PE62
Platforma: MSI MS-16J91 ver 1.0
CPU: Intel Core i5-7300HQ SR32S / Core i7-7700HQ SR32Q
PCH: Intel HM175 GL82HM175 SR30W
GPU: nVidia N17P-G0-A1 (GeForce GTX 1050)
KBC: ENE KB9028Q
BIOS IC: MAIN 25B64CSIG (8MB) Ver. 313 + KBC KB9028Q (128kB) Ver. 106

ZWERYFIKOWANY (kiba, marcinmarcin, psikus123)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: Schemat MSI GP62M 7RDX MS-16J9 MS-16J91 MS-1799

przez Vogelek23 • 18 września 2020, 20:11

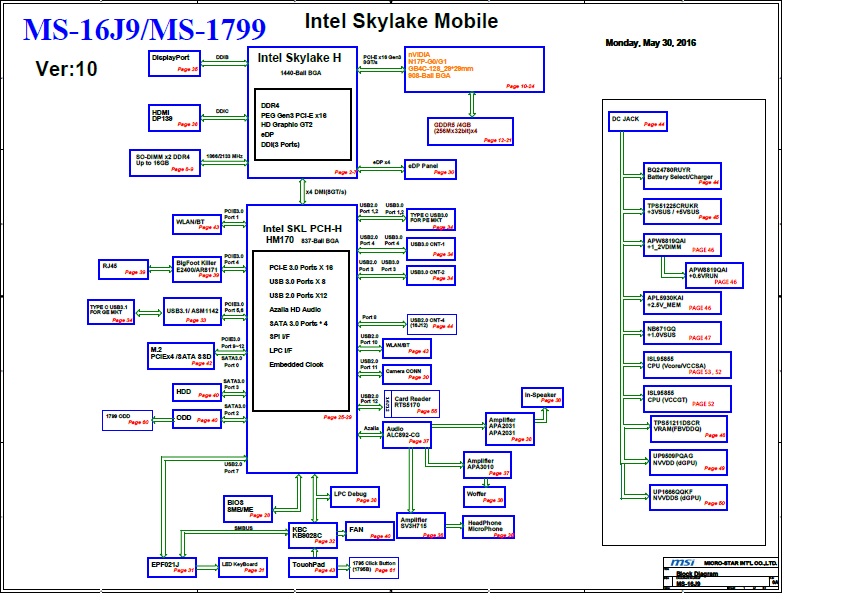

Schemat
Model: MSI GP72M 7REX
Platforma: MSI MS-16J9 MS-16J91 MS-1799
Rev: 1.0 (0A) 05.30.2016
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#4 Re: Schemat MSI GP62M 7RDX MS-16J9 MS-16J91 MS-1799

przez Vogelek23 • 25 stycznia 2021, 21:12

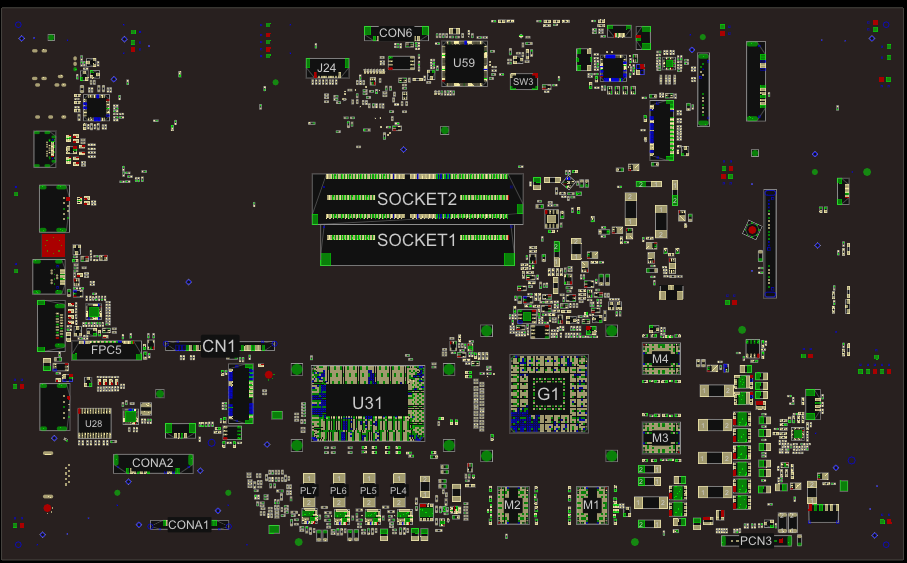

BoardView (*.CAD)
Model: MSI GP62M 7RDX
Platforma: MSI MS-16J9 MS-16J91
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.
