#1 Lenovo 310-15IKB NM-A981 problem z programowaniem KBC

by cfo • 3 December 2020, 13:04
Witam

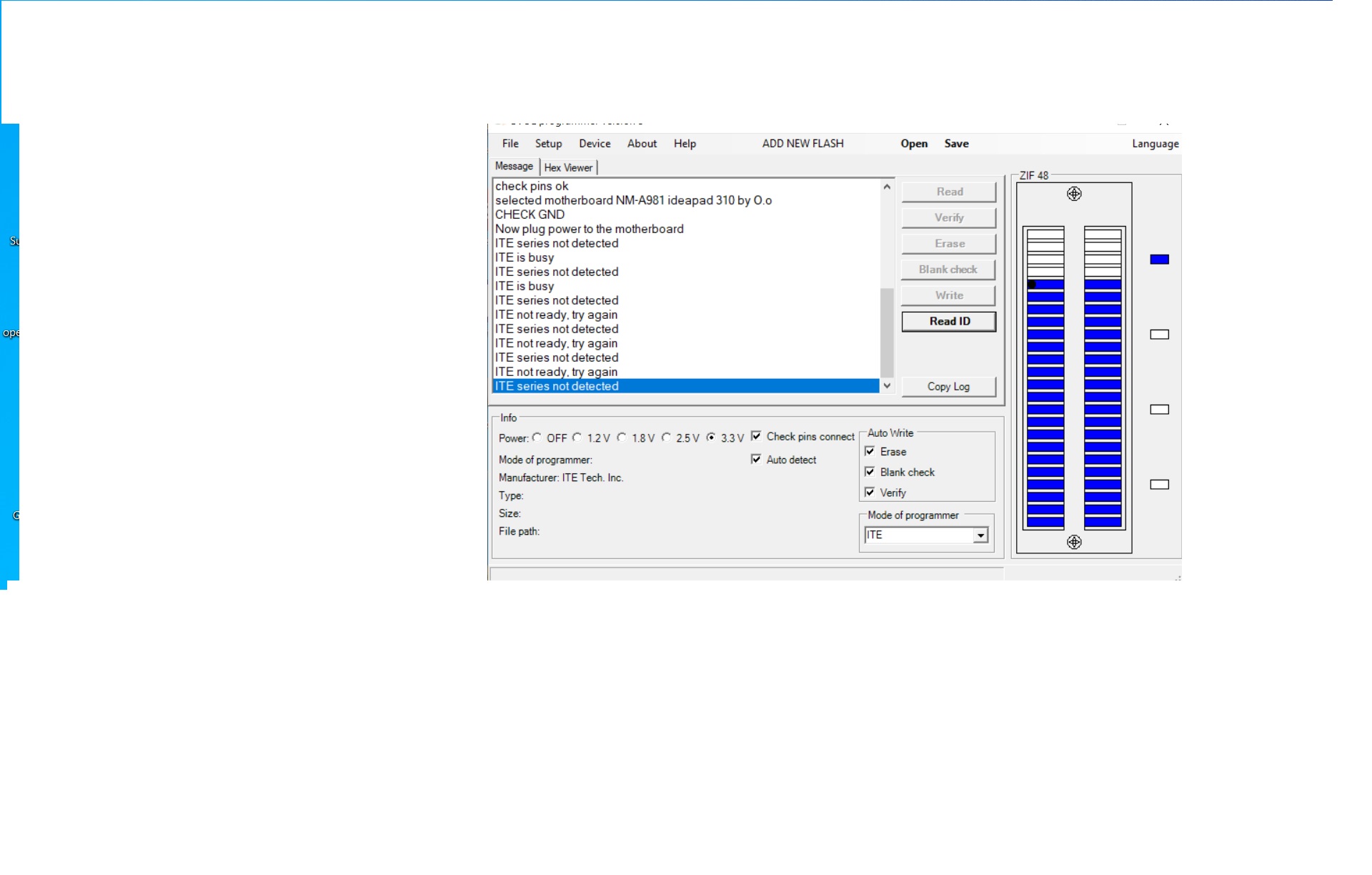

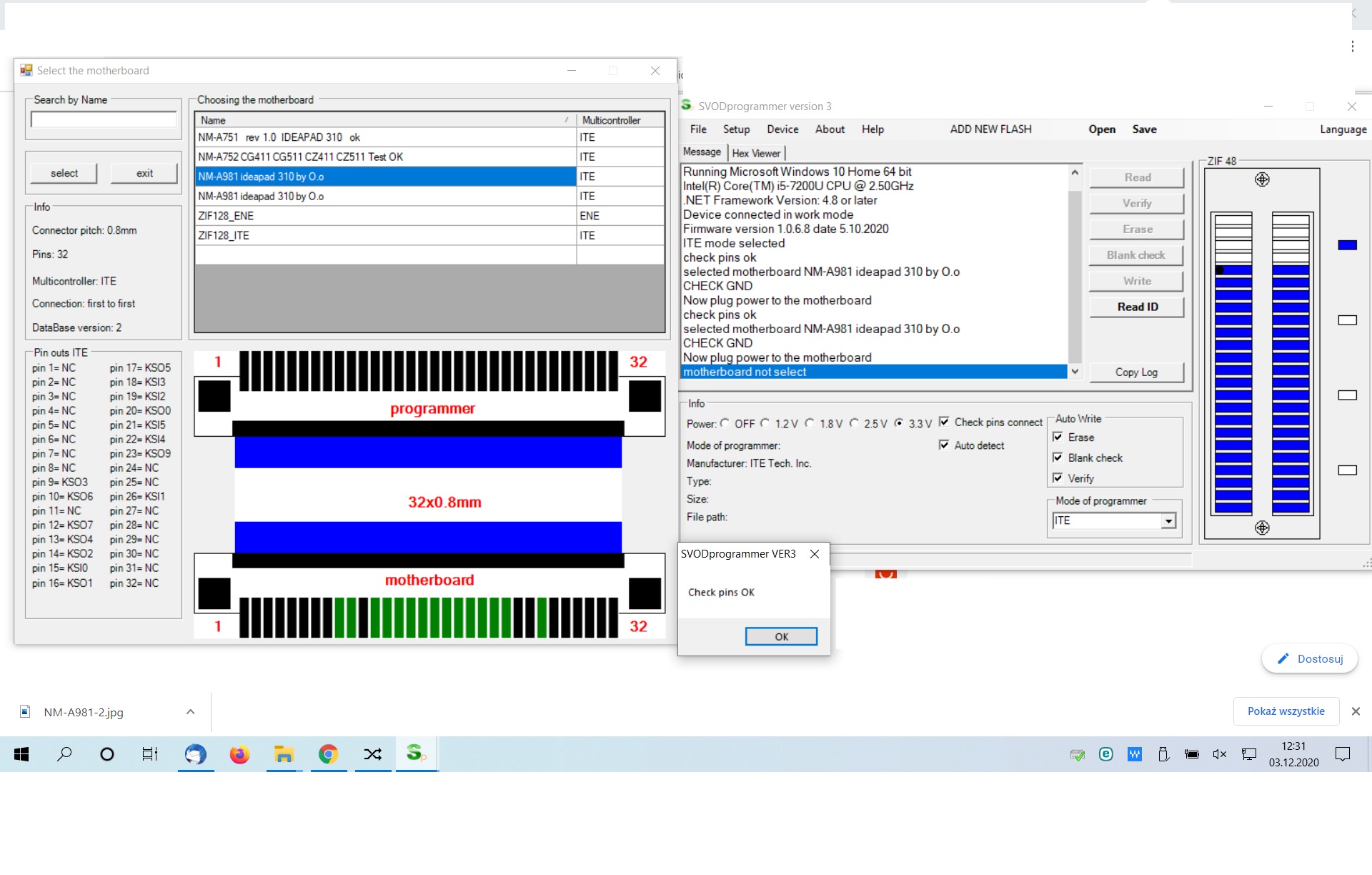

Na płycie NM-A981 został uszkodzony KBC IT8586E-fxa, po wymianie na nową sztukę nie mogę go zaprogramować programatorem SVOD3. Przy wyborze płyty pokazuje że jest połączenie ale go nie rozpoznaje. Pobór prądu płyty głównej na zasilaczu 20mA. Załączam fotografię ustawień svod, Proszę o pomoc.



Napięcia na KBC
pin 11 - 0V
pin 12 -1,8V
pin 14 -3,2V
pin 74 -3,2V
pin 127 -3,2V

Doczytałem że można połączyć RE3 nad układem KBC i rozłączyć RE1 ale nie znalazłem tego na płycie głównej może ktoś coś podpowie.
