#1 PS4 CUH-1004A prośba o identyfikację elementu

przez atom920322 • 21 sierpnia 2021, 22:03
Dzień Dobry.

Konsola PS4 SAB-001
1-893-625-21
NSNCA6 14471LH-04

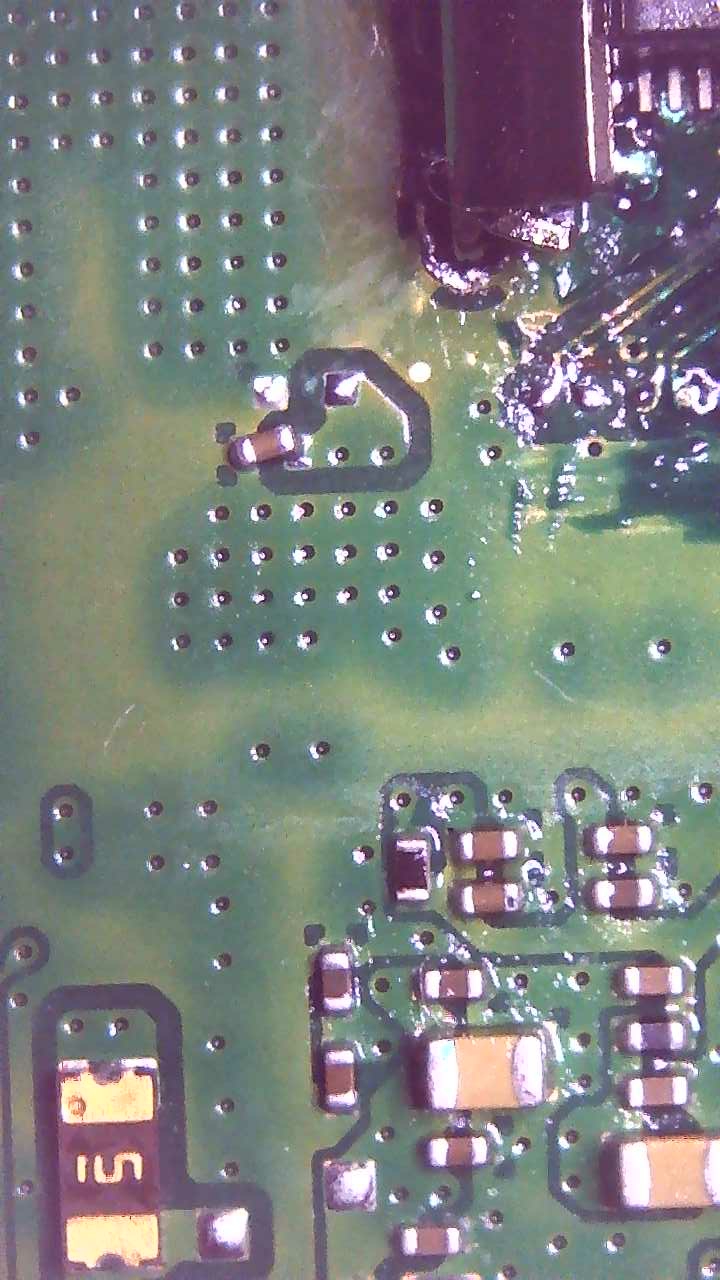

Proszę o identyfikację elementu, dioda w pobliżu gniazda HDMI
Obrazek

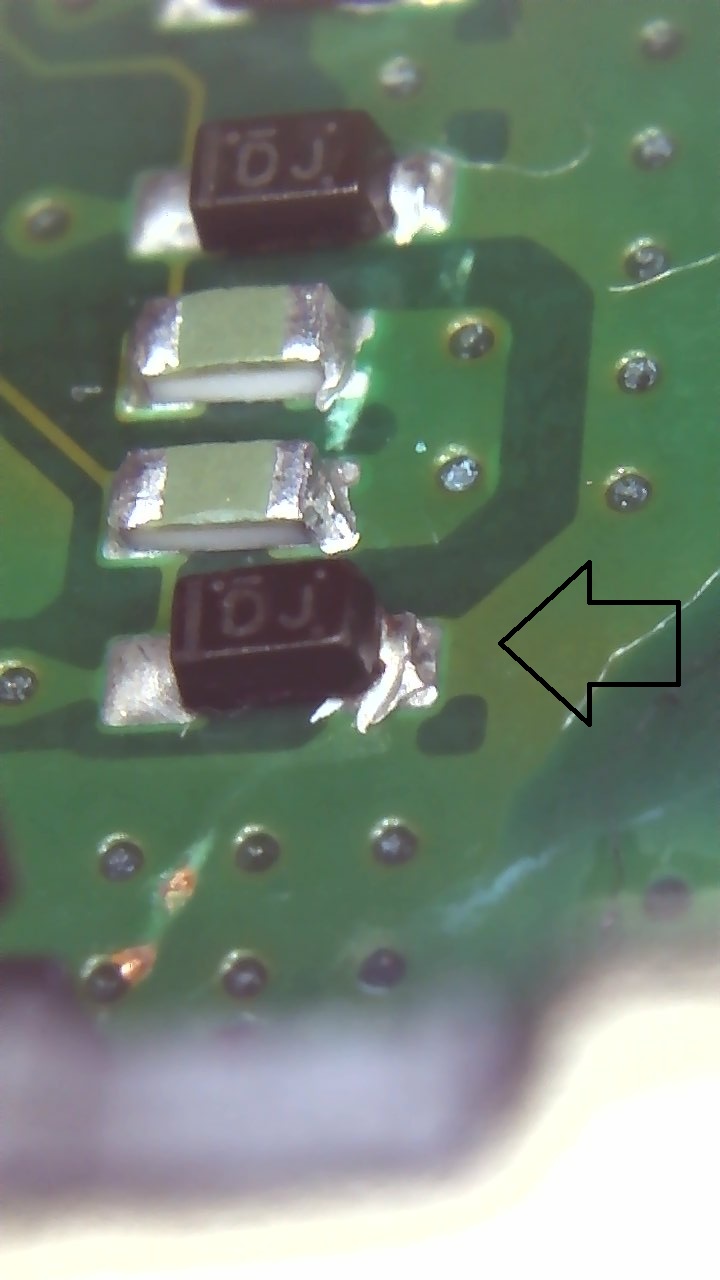

Pytanie czy jest taka sama jak ta:
Obrazek

Ponieważ w teście diody te z drugiego obrazka nie mają przejścia, tylko jedna z nich ma przejście w teście diody zaś przy pomiarze rezystancji ma równe 10kΩ

Pomoże ktoś?

Re: PS4 CUH-1004A prośba o identyfikację elementu

przez Google Adsense [BOT] • 21 sierpnia 2021, 22:03

#2 Re: PS4 CUH-1004A prośba o identyfikację elementu

przez Solderstation • 23 sierpnia 2021, 23:11

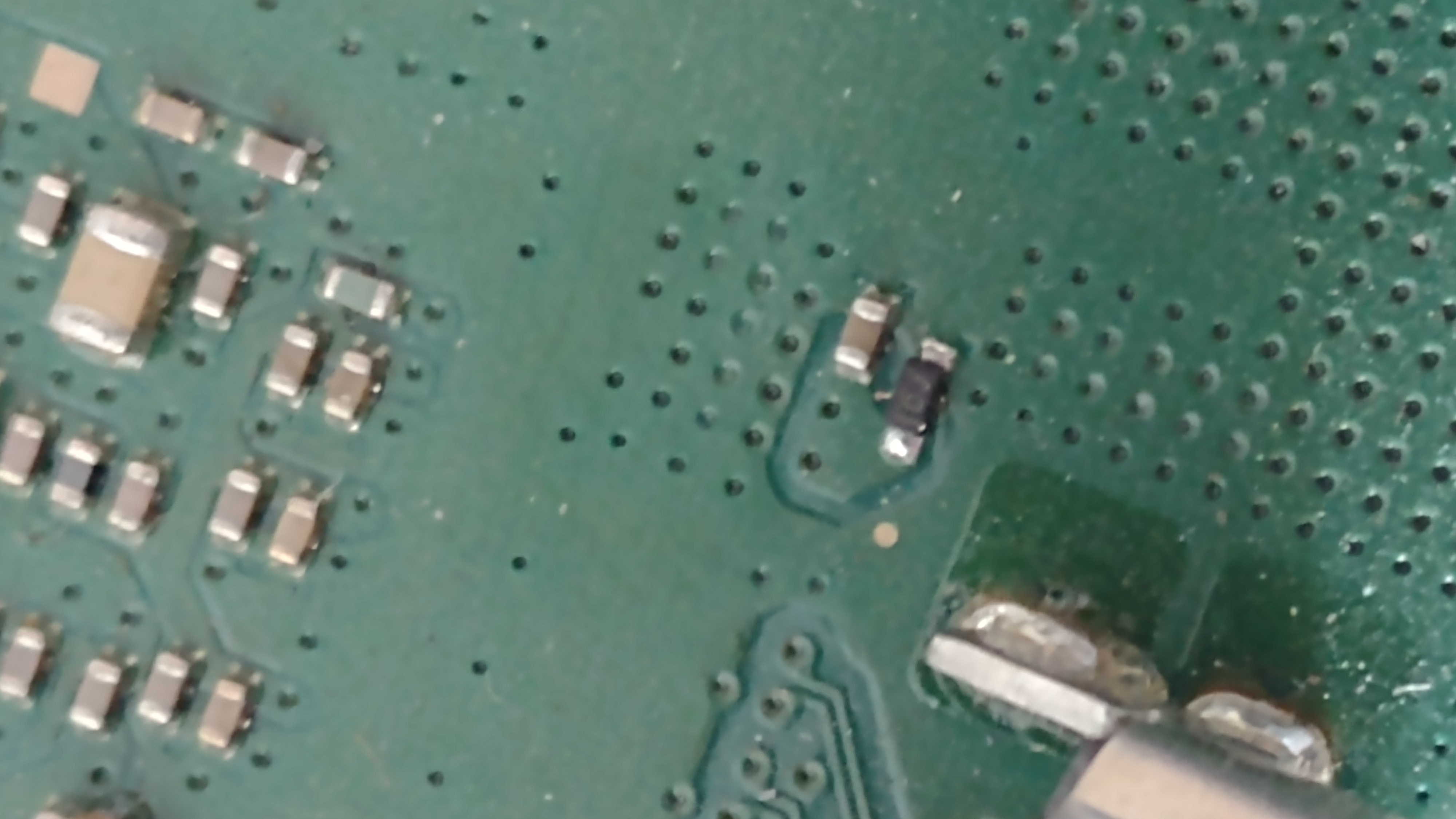

Tak jest taki sam
Obrazek

#3 Re: PS4 CUH-1004A prośba o identyfikację elementu  [ROZWIĄZANY] 

przez matic • 24 sierpnia 2021, 19:05
The missing component is a 5,6V zener diode CDZFHT2RA5.6B

It is available on Farnell (pl.farnell.com). Farnell order number: 2580834

#4 Re: PS4 CUH-1004A prośba o identyfikację elementu

przez atom920322 • 26 sierpnia 2021, 07:45
Dziękuję, już wymienione
