#1 Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez lock99 • 30 listopada 2021, 12:53
Cześć
Kontynuując naprawę z tego tematu post259837.html#p259837
Zamówiłem nową płytę główną - miała być sprawna a okazało się, że nie działa kamera :(
Podpiąłem również inna matrycę od tego samego modelu i również kamera nie działa. System uruchamia się normalnie, brak tylko kamery.
Pomiary które zrobiłem na płycie głównej:
J4002
n. 1 do 7 - 0V
n.8 - 3.3V
n.9 - 3.3V
n.10 - 1.8V
n.11 - 1.8V

L3903 - 1.3V
L3902 - 1.3V
L3901 - 0V
PP1V8_CAM - 1.8V
Niestety na płycie brakowało trochę elementów :evil: Uzupełniłem je według schematu, niestety nie pomogło.
Obrazek

Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez Google Adsense [BOT] • 30 listopada 2021, 12:53

#2 Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez Vogelek23 • 30 listopada 2021, 18:04

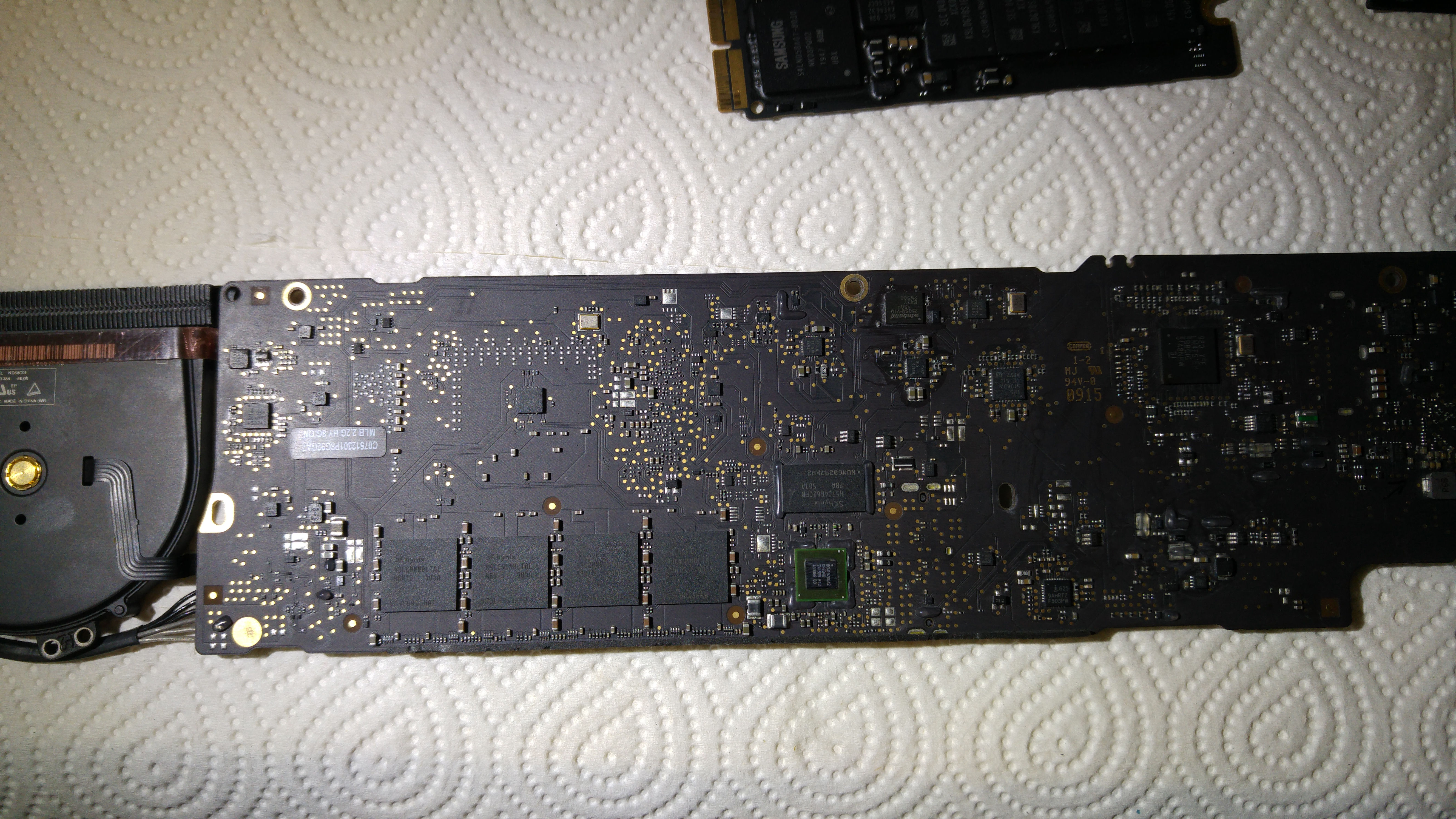

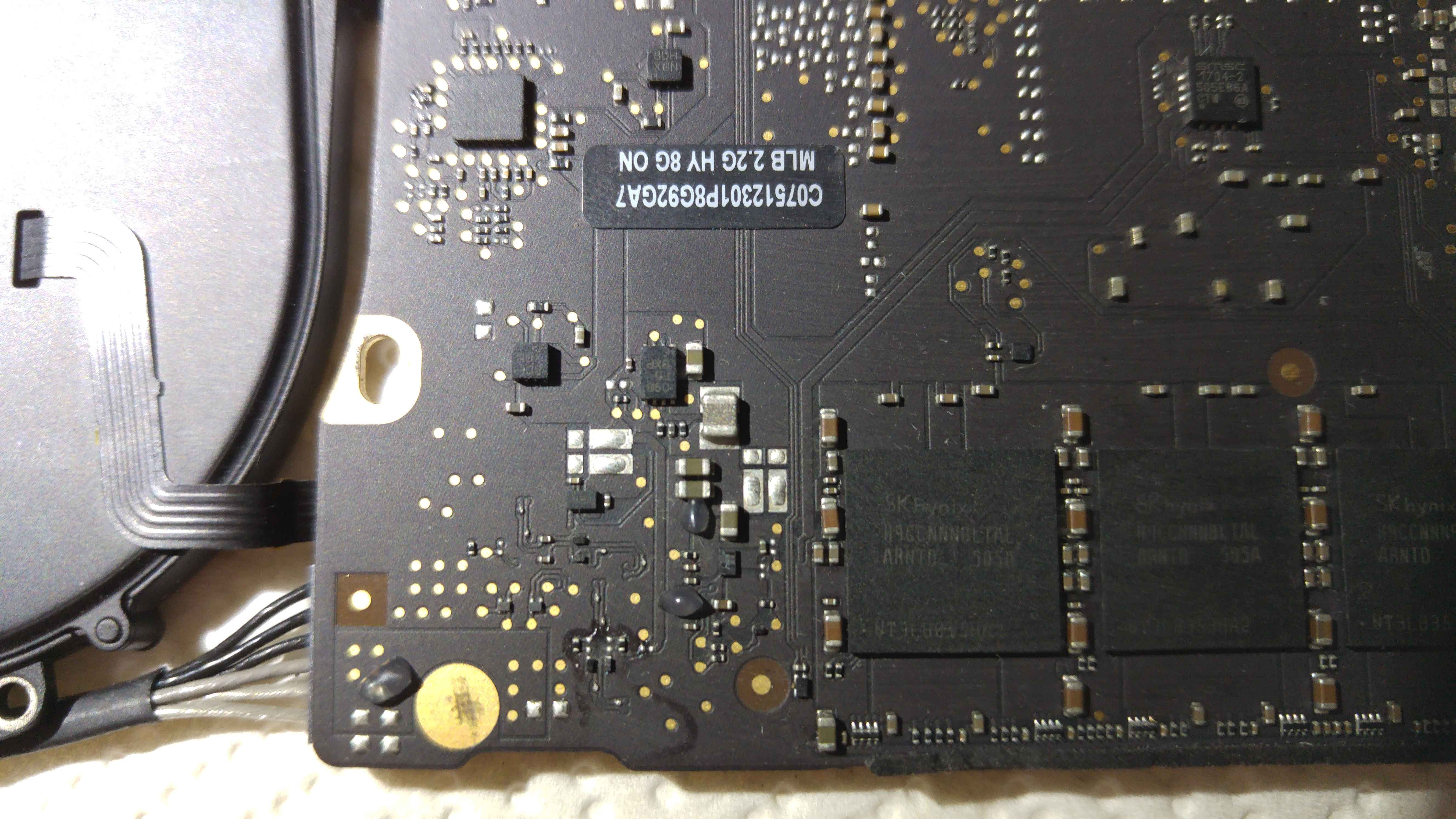

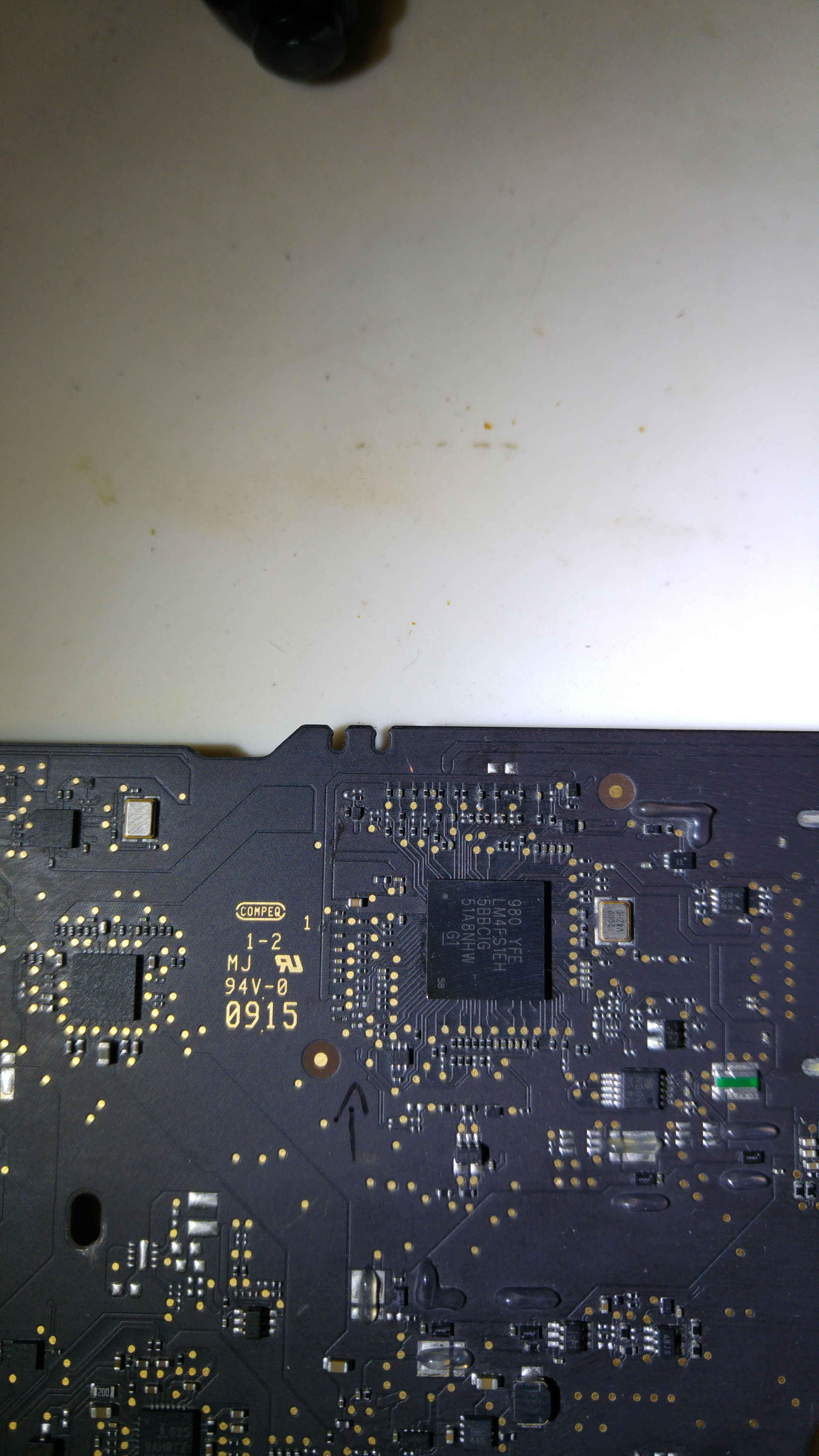

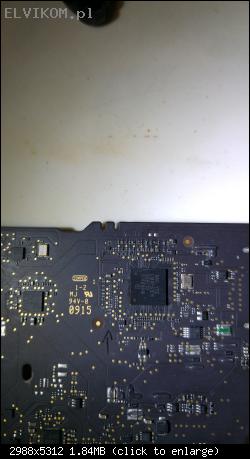

Zamieść wyraźne zdjęcia płyty od strony złącza kamery oraz ten sam obszar drugiej strony płyty.

#3 Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez lock99 • 1 grudnia 2021, 10:20

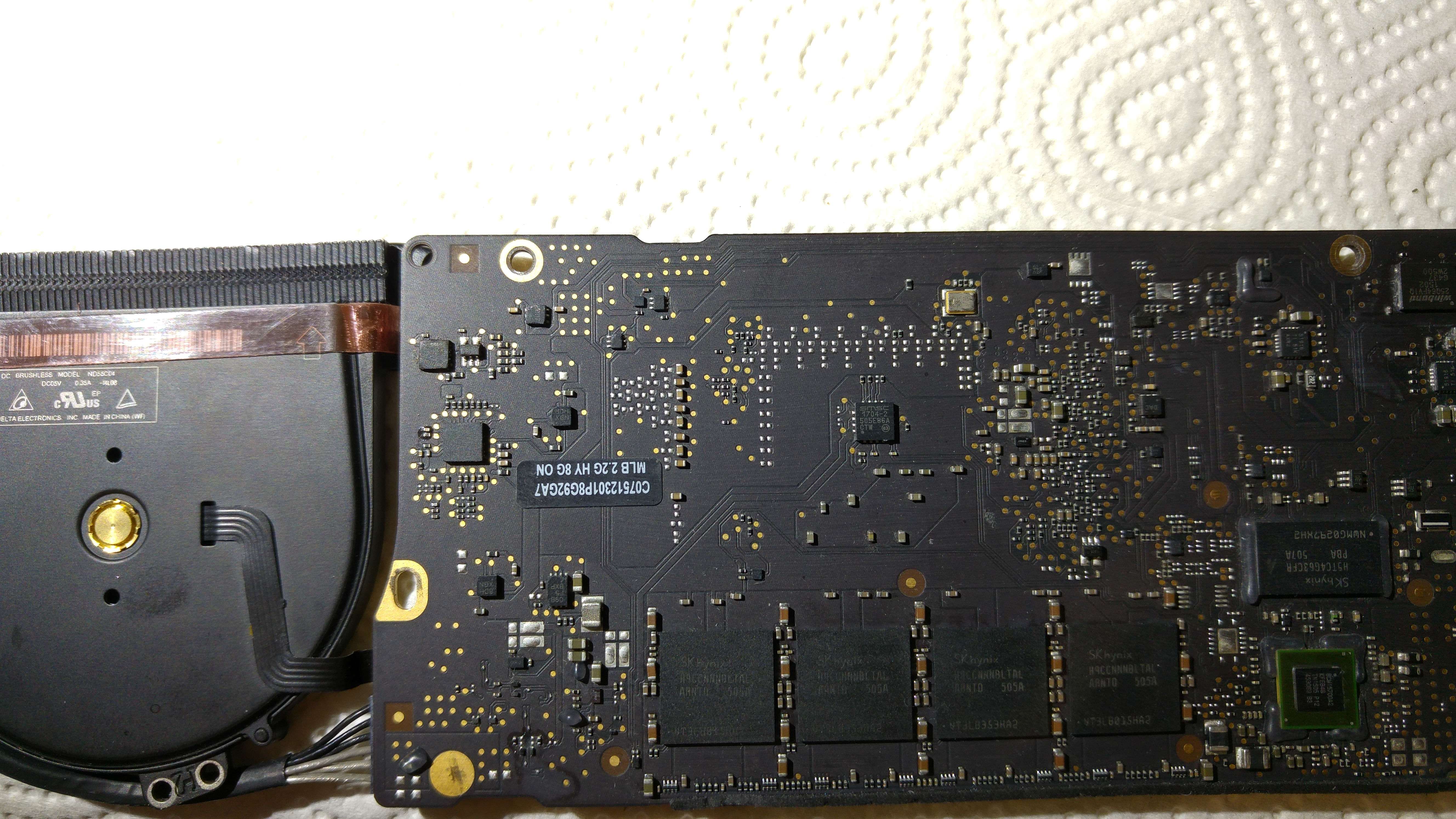

Obrazek
Obrazek
Obrazek
Obrazek

#4 Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez yasiu83 • 1 grudnia 2021, 13:43

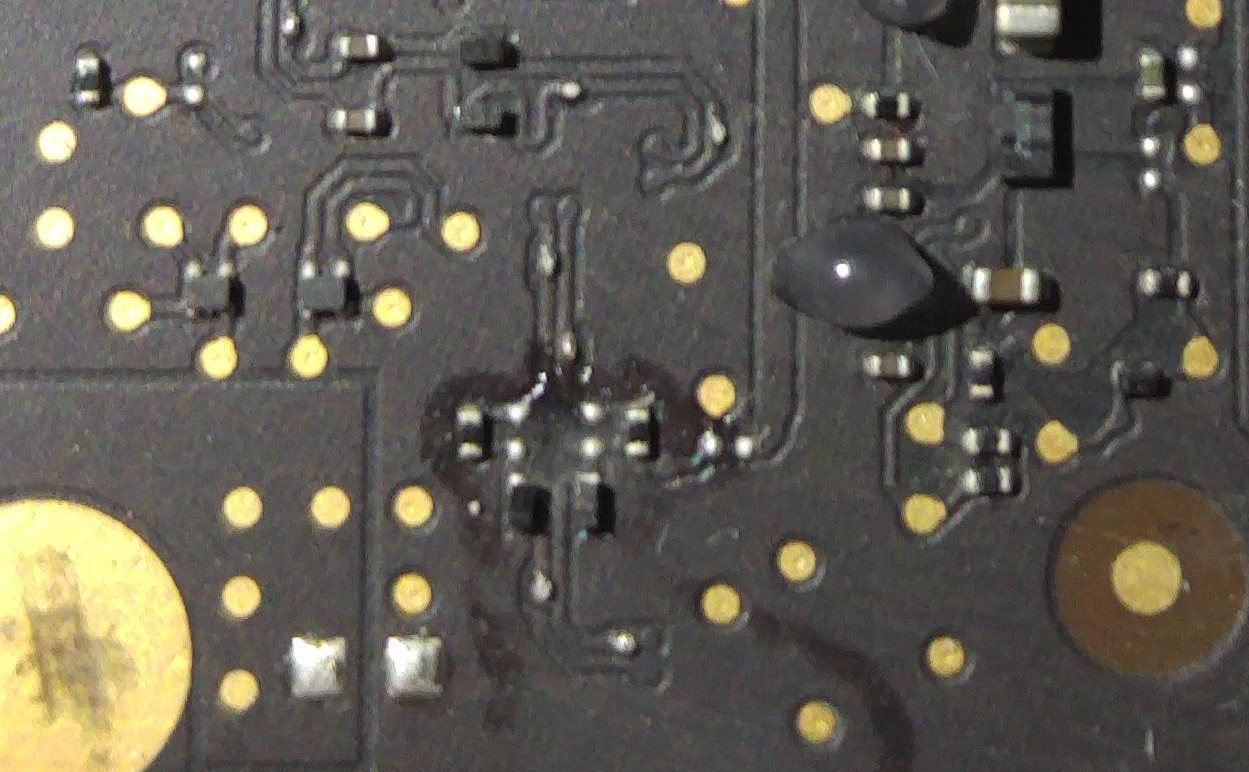

Ten obszar masz nieźle skorodowany. Wymień skorodowane elementy i sprawdź ścieżki.
Obrazek

#5 Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez lock99 • 1 grudnia 2021, 15:49
Obrazek

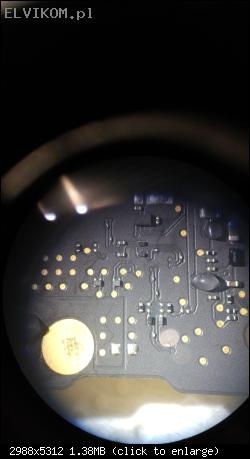

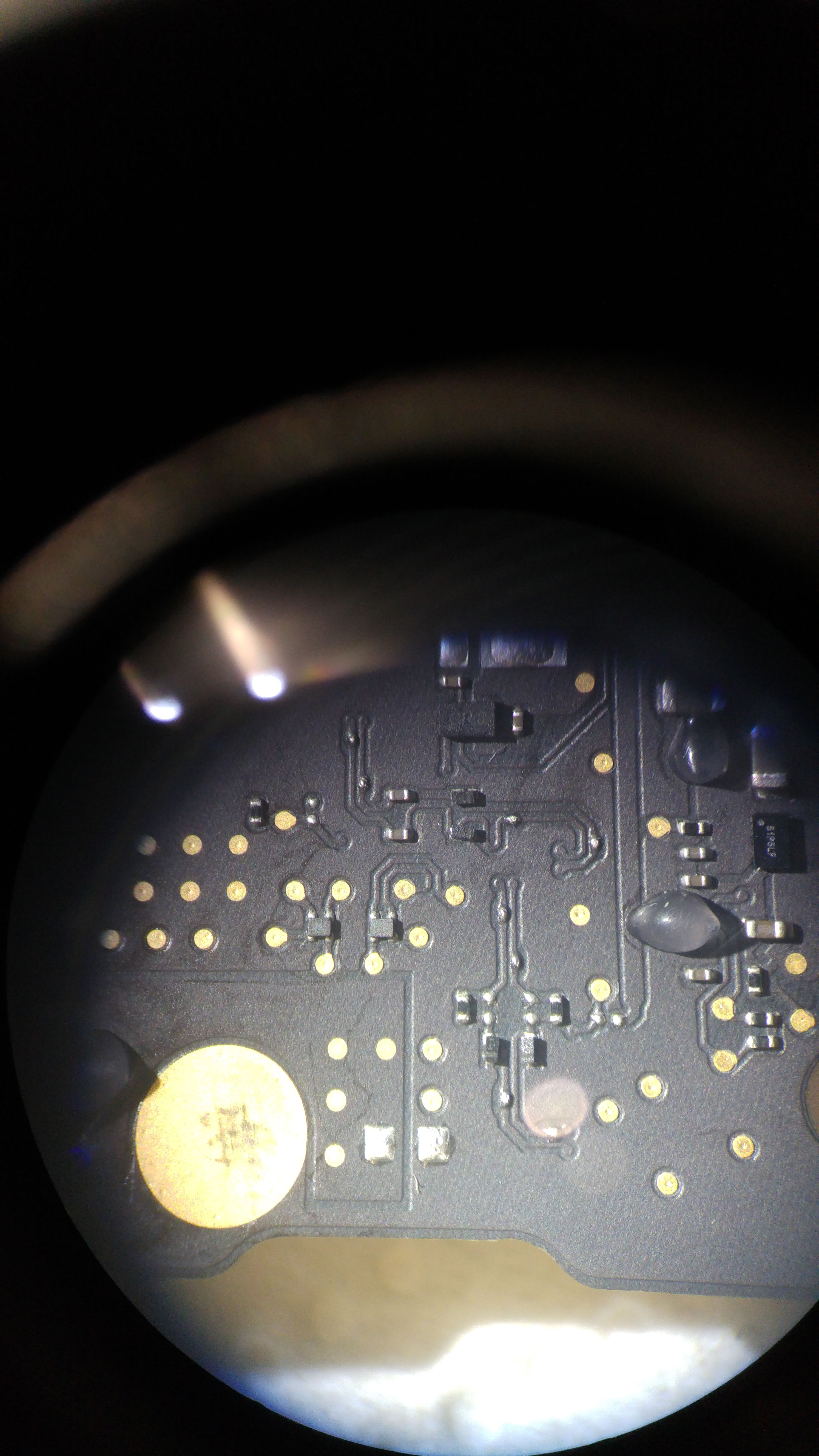

Tutaj było akurat czysto, to chyba były jakieś ślady topnika.

#6 Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez Vogelek23 • 1 grudnia 2021, 15:59

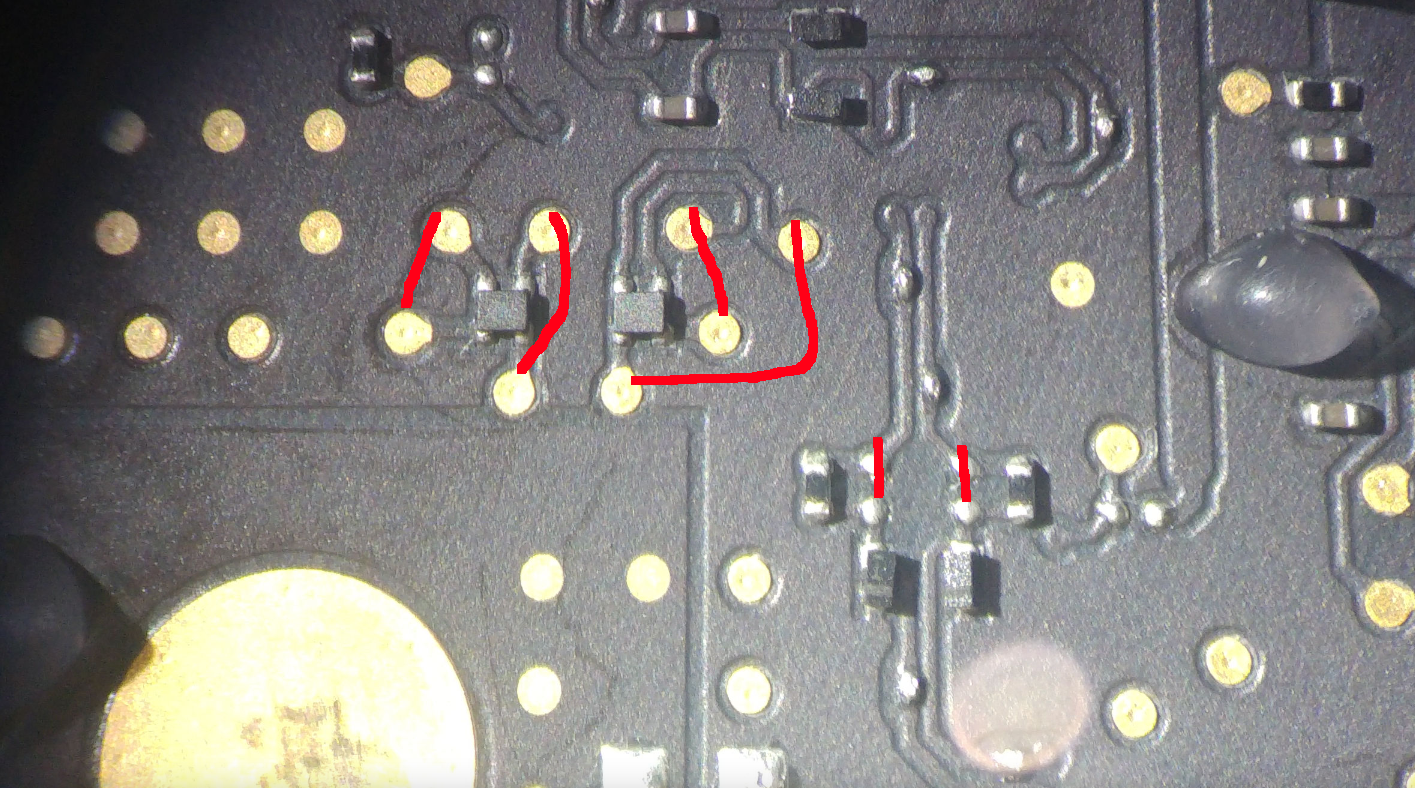

Zmierz przejścia między zaznaczonymi punktami - pomiary wykonuj bezpośrednio na testpointach.
Obrazek

#7 Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez lock99 • 1 grudnia 2021, 17:03
Wszędzie ok. 3Ω

#8 Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez Vogelek23 • 1 grudnia 2021, 17:57
Zmierz, czy masz przejście między 4 najwyżej położonymi testpointami, widocznymi na zdjęciu w poście #6 (z tych, które zaznaczyłem), a złączem kamery. Zmierz też, czy między tymi testpointami nie ma zwarcia. Jeśli są przejścia do 4 pinów złącza kamery i nie ma zwarć pomiędzy tymi liniami, to jest duże prawdopodobieństwo uszkodzenia kontrolera BCM15700A2.

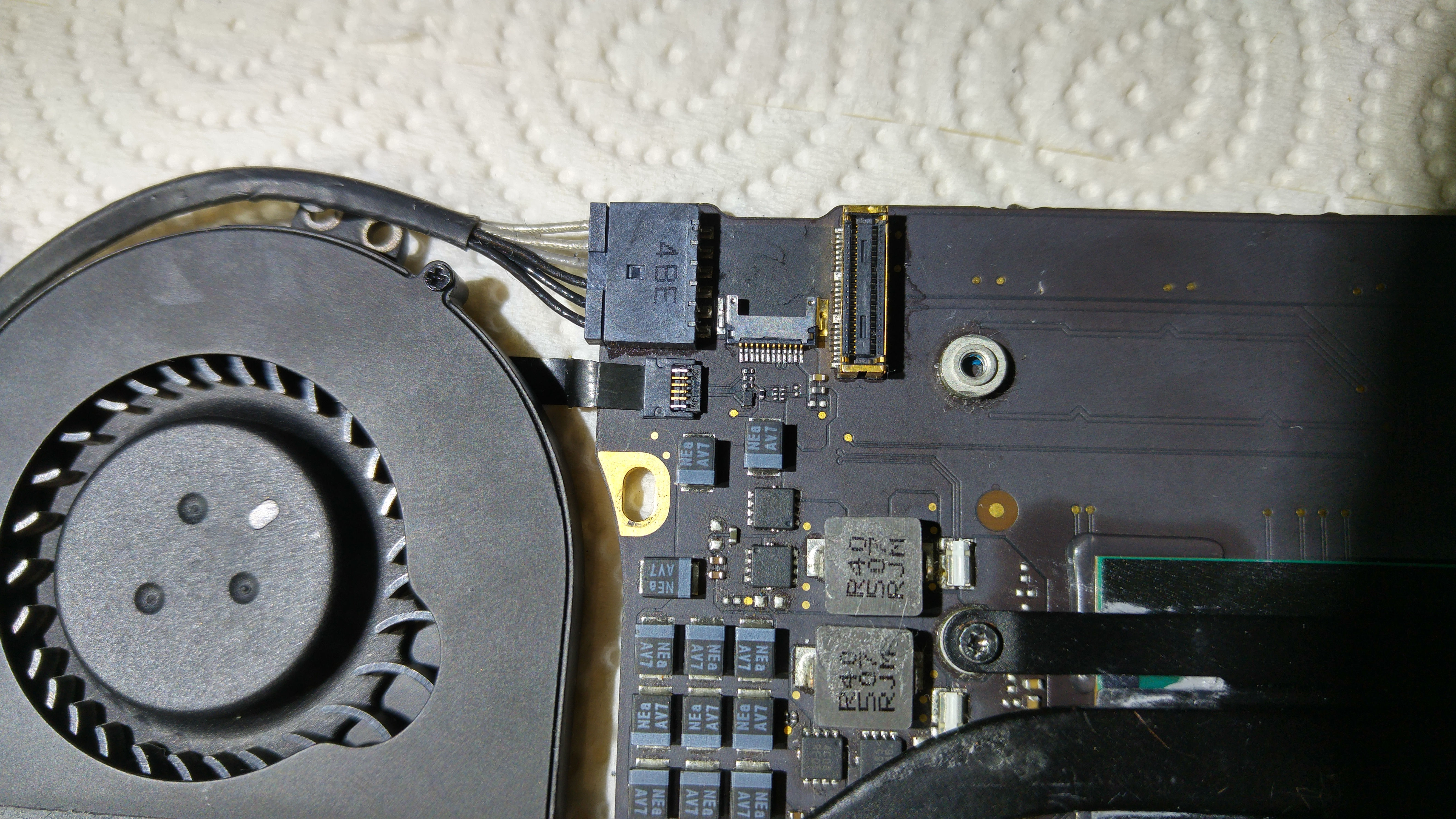

EDYCJA: Zanim zrobisz powyższe, spójrz na zdjęcie pierwsze w poście #3 - jest tam widoczne złącze kamery, a pod nim (pomiędzy nim a złączem sygnałowym płytki bocznej) widać kondensator i pod nim dławik. Cewka ta podaje napięcie na pin 12 (pierwszy od prawej) złącza kamery. Sprawdź, czy w ogóle masz tam 5V, gdy płyta jest włączona i z podłączoną kamerą.

#9 Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez lock99 • 2 grudnia 2021, 15:31
Przejścia miedzy czterema testpointami a złączem kamery są. Między nimi nie ma zwarć.
Na n.12 J4002 jest 5V.

#10 Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery  [ROZWIĄZANY] 

przez Vogelek23 • 2 grudnia 2021, 23:36
Czyli pozostaje wymiana BCM15700A2.

#11 Re: Macbook 1466 płyta 820-00165-A - Nie widzi kamery

przez lock99 • 9 grudnia 2021, 20:32
Po przełożeniu BCM15700A2 z płyty dawcy, kamera działa :D
Dziękuję.
