#1 Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by tgrfhrtfgh • 21 February 2022, 13:10

Witam, czy płyta FX505DT-BQ143 będzie pasować zamiast FX505DY-AL016?

Nickname:

Google Adsense [BOT]

Rank:

BOT

Re: Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by Google Adsense [BOT] • 21 February 2022, 13:10

Online

Nickname:

Vogelek23

Rank:

Administrator

Posts:

16696

Likes:

268

#2 Re: Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by Vogelek23 • 21 February 2022, 15:24

Wymagasz jasnowidzenia - a to raczej nie jest domeną forum technicznego. Podaj przynajmniej oznaczenia kodowe obu płyt głównych lub zamieść ich zdjęcia, wtedy możemy merytorycznie porozmawiać o kompatybilności.

ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.

Nickname:

tgrfhrtfgh

Rank:

Poziom 6

Posts:

#3 Re: Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by tgrfhrtfgh • 23 February 2022, 18:29

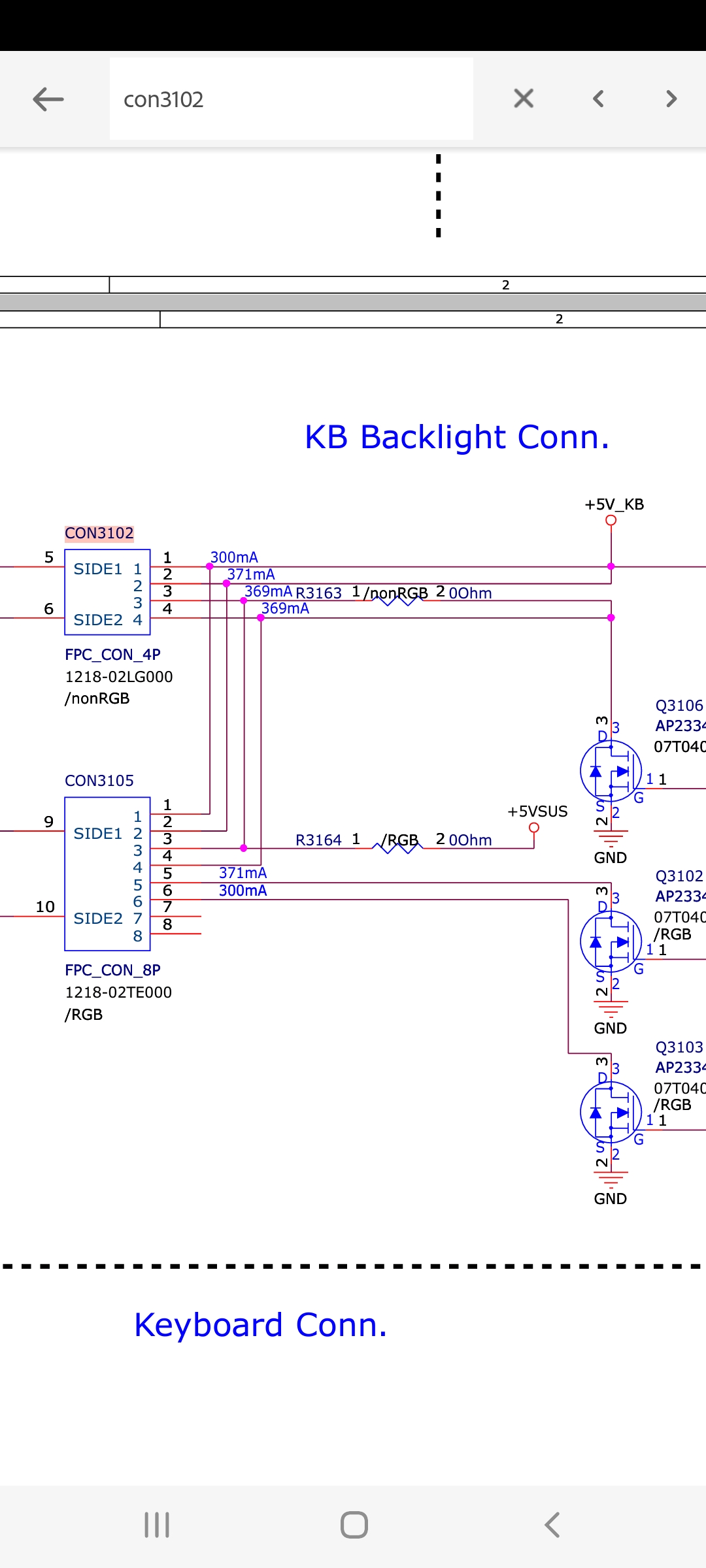

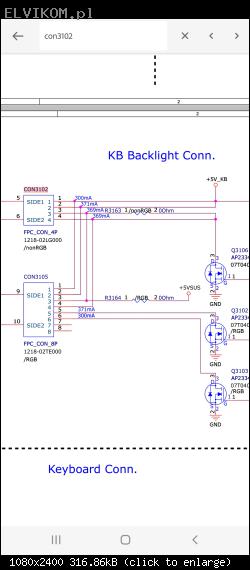

Płyta pasuje z wyjątkiem podświetlenia klawiatury. Czy jest możliwość podłączenia podświetlenia z wyjściem 4pin do tej płyty gdzie jest gniazdo 8pin?

Nickname:

psikus123

Rank:

Poziom 9

Posts:

570

Likes:

#4 Re: Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by psikus123 • 23 February 2022, 18:54

Cześć
Zmierz na których pinach docelowej płyty jest masa, i gdzie są napięcia.
Wstaw zdjęcie taśmy od podświetlenia od strony styków.

Nickname:

Vogelek23

Rank:

Administrator

Posts:

16696

Likes:

268

#5 Re: Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by Vogelek23 • 23 February 2022, 19:11

tgrfhrtfgh wrote:Czy jest możliwość podłączenia podświetlenia z wyjściem 4pin do tej płyty gdzie jest gniazdo 8pin?

Nickname:

tgrfhrtfgh

Rank:

Poziom 6

Posts:

#6 Re: Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by tgrfhrtfgh • 23 February 2022, 19:30

Napięcia:
Pin 1: ~6V
Pin 2: ~6V
Pin 3 ~0,3V
Od 4 do 8 jest 0V

Nickname:

psikus123

Rank:

Poziom 9

Posts:

570

Likes:

#7 Re: Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by psikus123 • 23 February 2022, 20:12

Włóż taśmę skrajnie od pinu 1.

Nickname:

tgrfhrtfgh

Rank:

Poziom 6

Posts:

#8 Re: Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by tgrfhrtfgh • 23 February 2022, 20:41

Niestety nie działa

Nickname:

psikus123

Rank:

Poziom 9

Posts:

570

Likes:

#9 Re: Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by psikus123 • 23 February 2022, 21:36

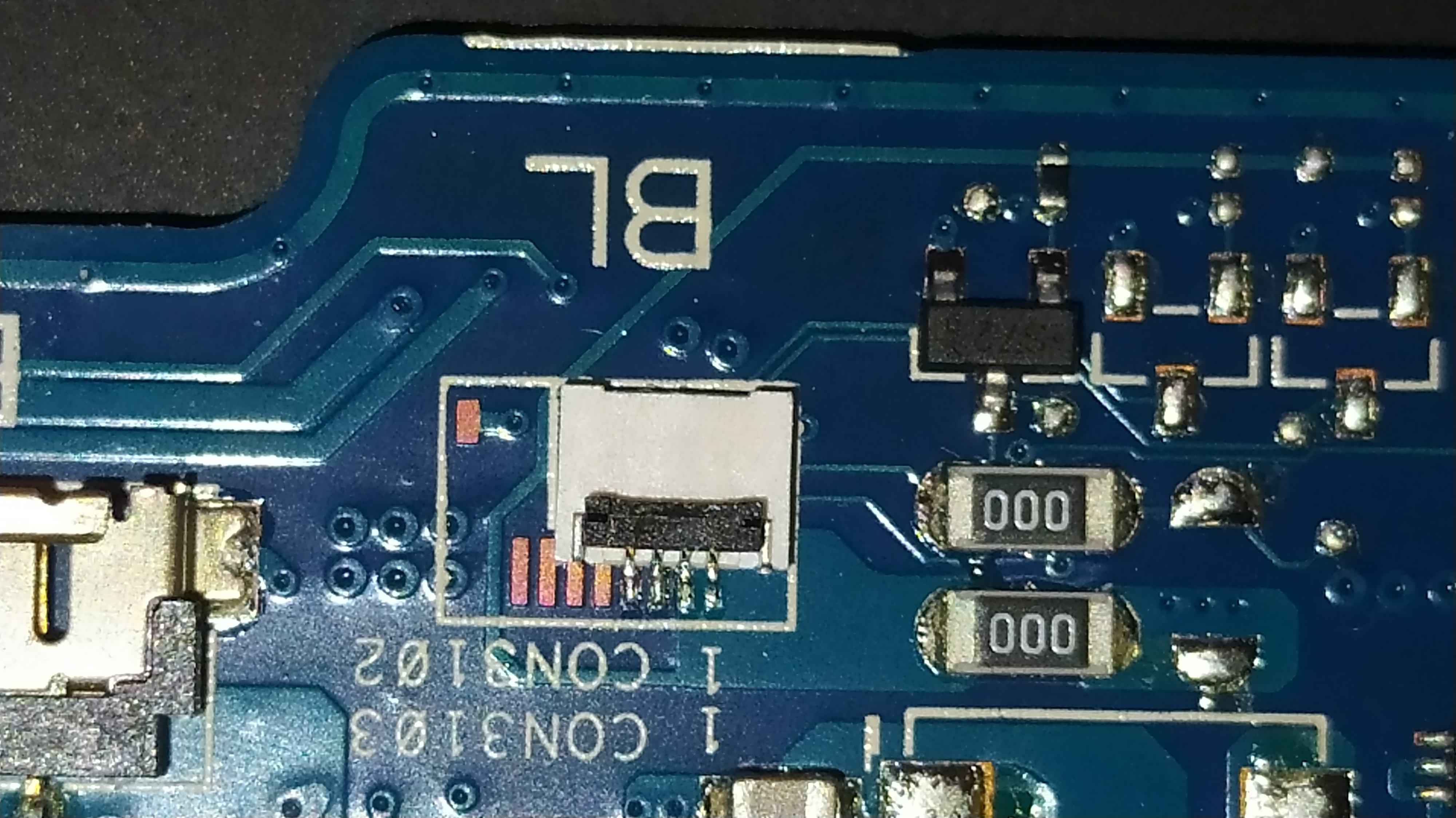

Zrób zdjęcie z otwartym zaczepem złącza 8 pin.
Zmierz rezystancję do masy wszystkie piny.

Nickname:

Vogelek23

Rank:

Administrator

Posts:

16696

Likes:

268

#10 Re: Wymiana płyty głównej Asus TUF FX505D (kompatybilność)

by Vogelek23 • 23 February 2022, 22:14

tgrfhrtfgh wrote:Niestety nie działa

Jeśli masz zamiar nadal ignorować moje prośby, to zapomnij, że uzyskasz tutaj jakąkolwiek pomoc. Wątek zamykam.
