Dell N5010 przeróbka na uma.

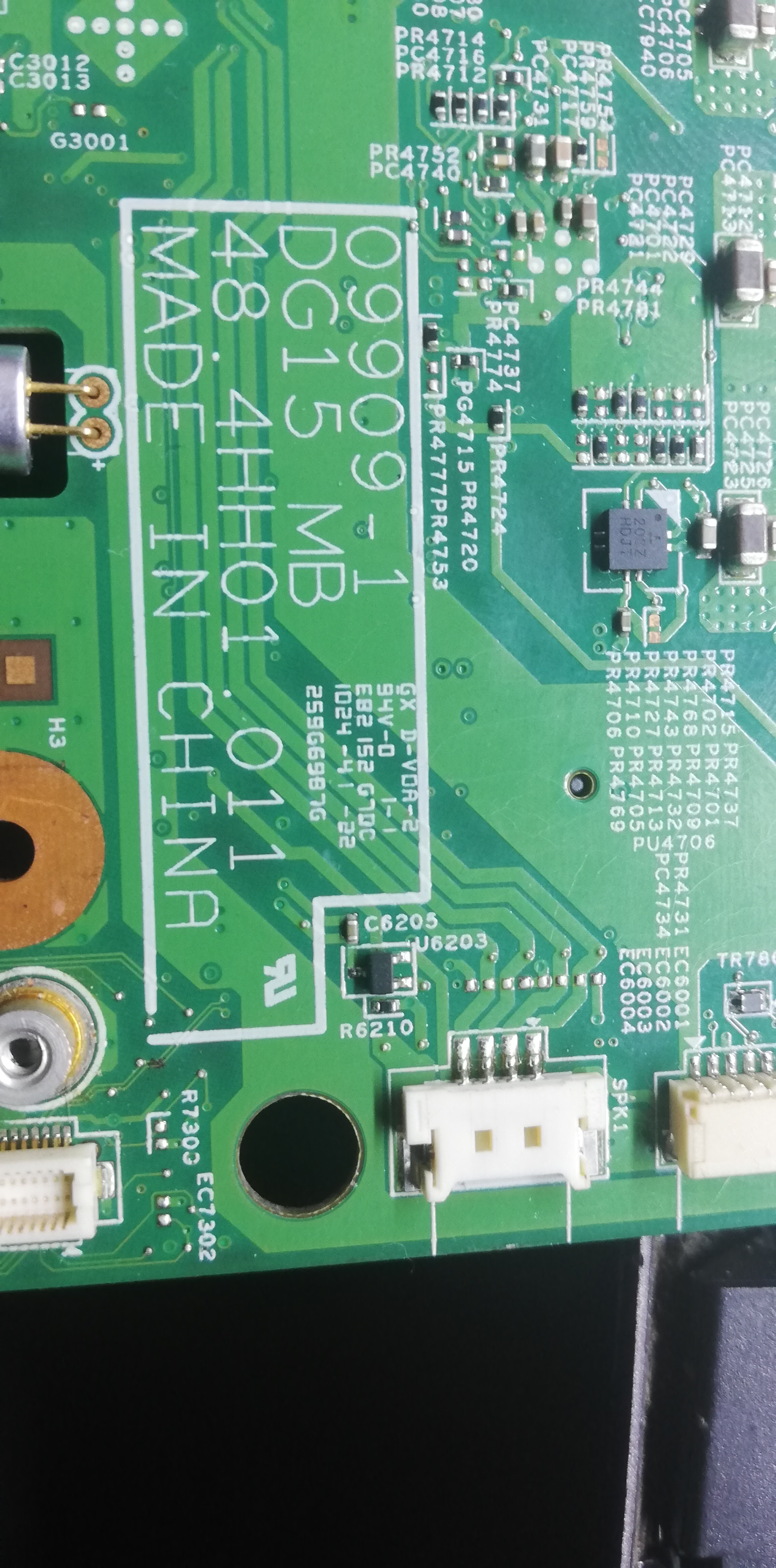

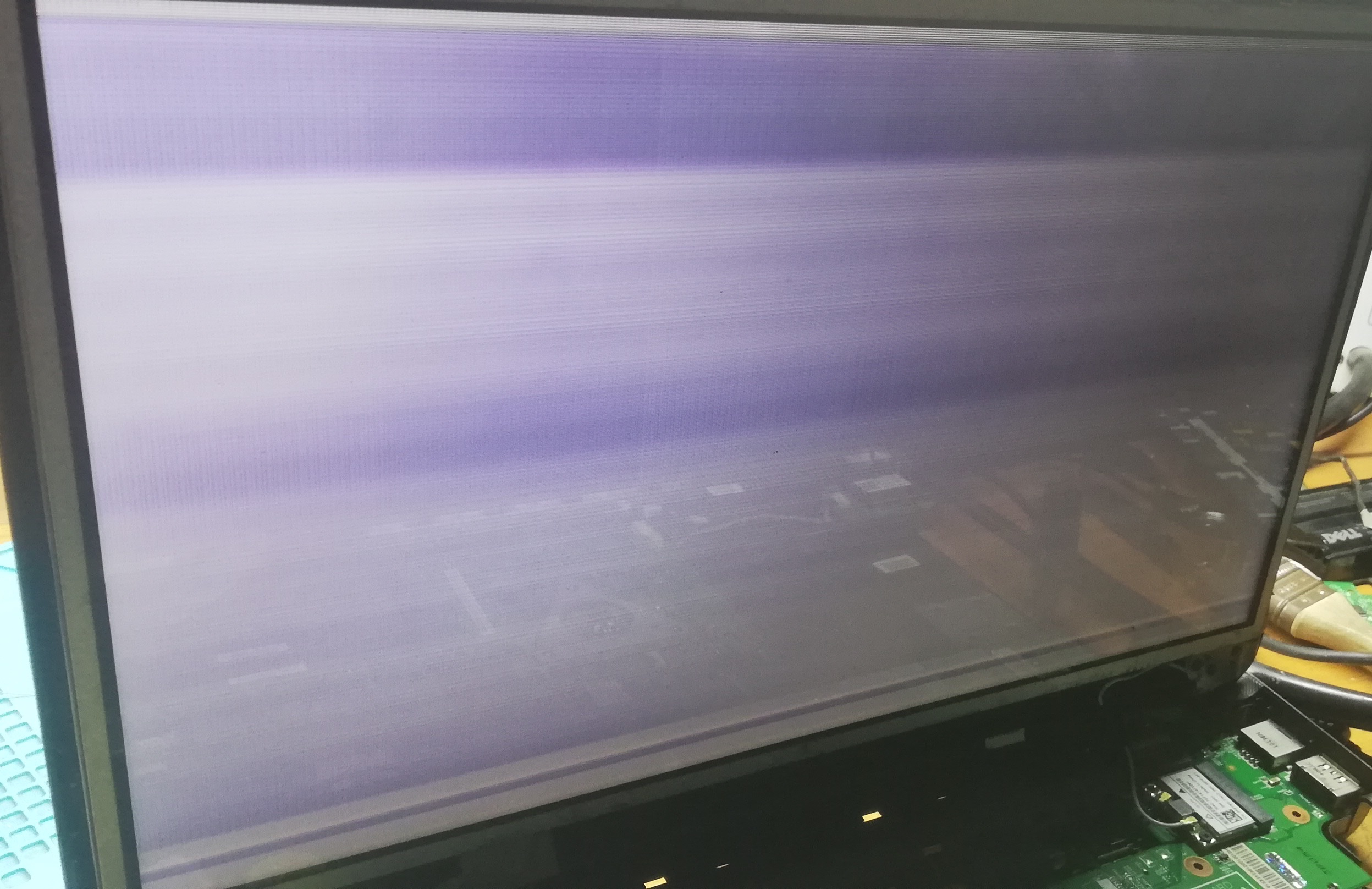

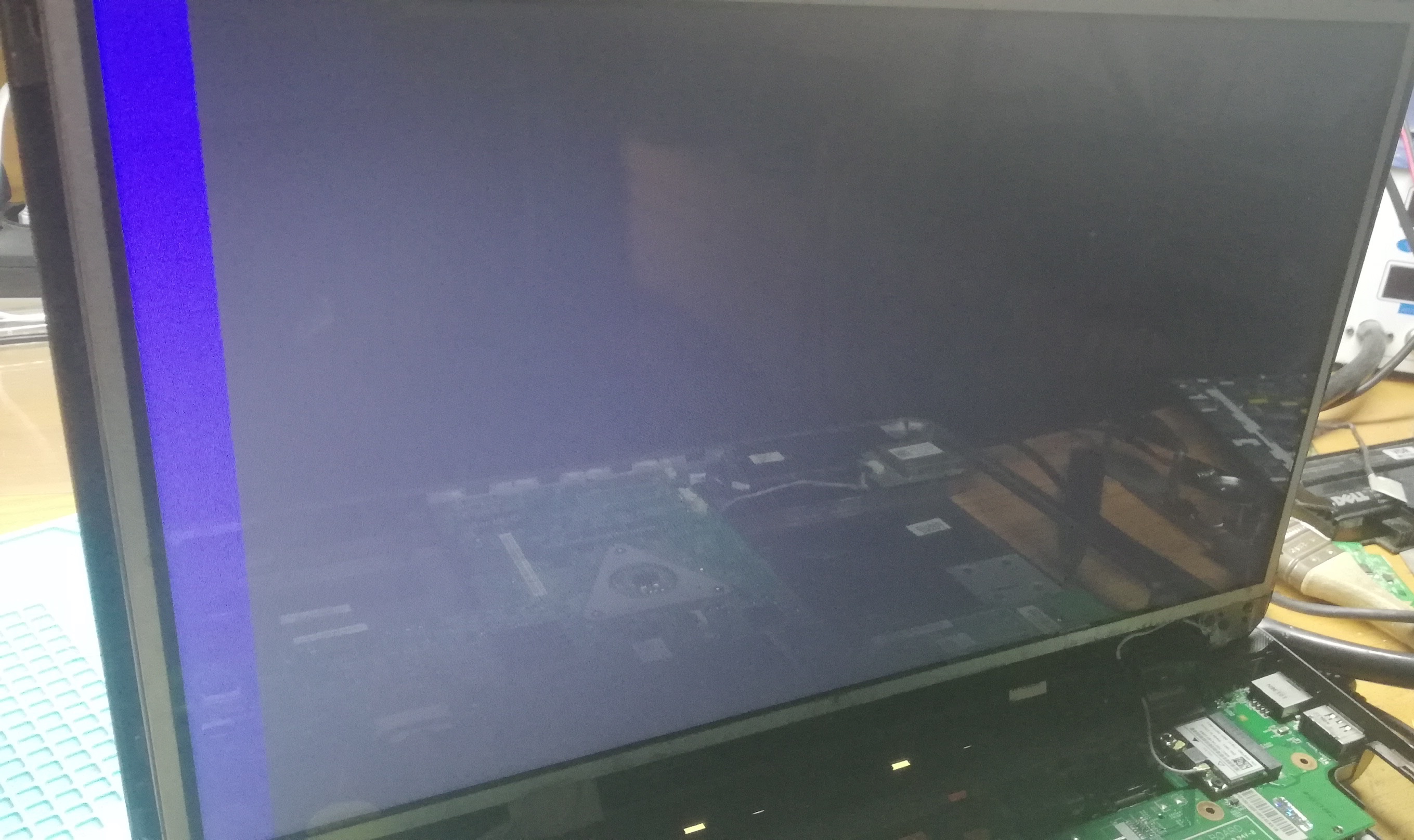

Witam mam laptopa Dell N5010 płyta DG15 MB 48.4HH01.011 z uszkodzonym układem graficznym 216-0772000 dlatego postanowiłem że przerobię na uma, po zrobieniu według instrukcji na intrenecie mam problem z obrazem (zdjęcia poniżej).
Przelutowałem całość dwa razy, podmieniłem procesor, pamięć, taśmę, matryce podłączyłem do innego laptopa i wyświetla obraz prawidłowo, wcześniej przed przeróbką po podgrzaniu rdzenia obraz był prawidłowy, proszę o pomoc w naprawie.
Pozdrawiam

Cześć,

daisy wrote:postanowiłem że przerobię na uma, po zrobieniu według instrukcji na intrenecie mam problem z obrazem

napiszesz co zrobiłeś, jakie czynności wykonałeś, czy mamy zgadywać, a może szukać instrukcji?

Instruowałem się różnymi filmikami m.in.
https://www.youtube.com/watch?v=cq8r920tW64

Please, post a pictures from the top and bottom side of the board to check your modifications.

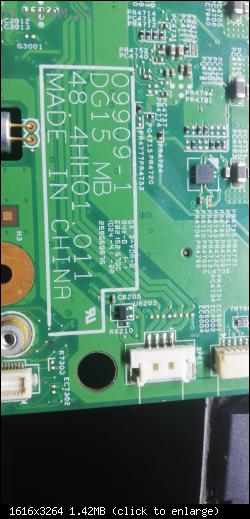

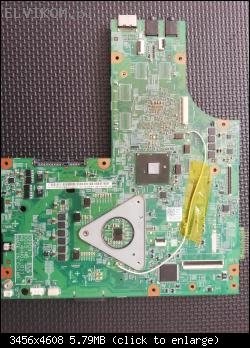

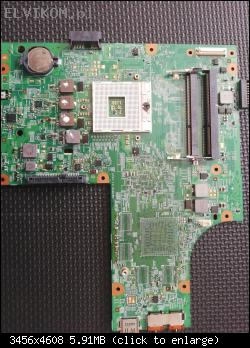

Witam wysyłam zdjęcia płyty.

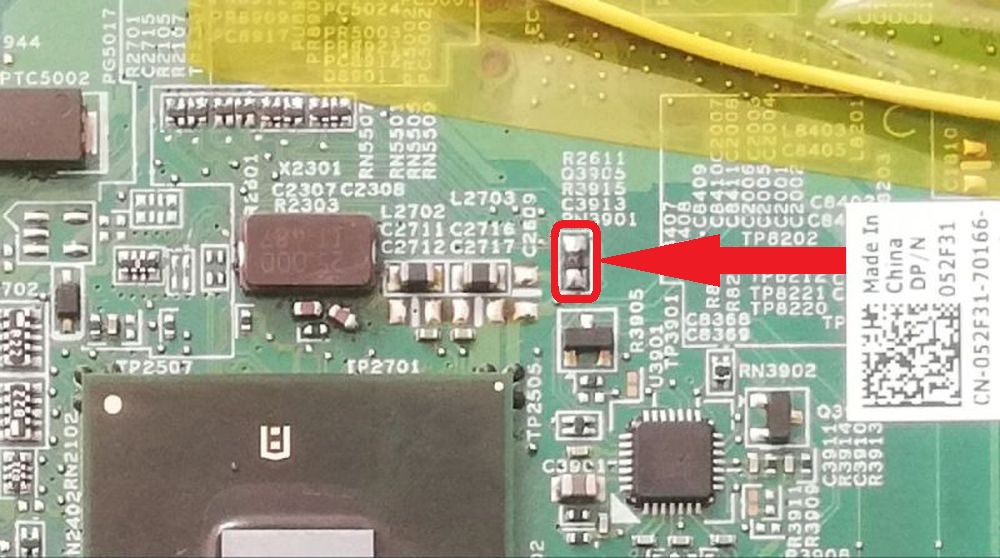

Check, if the value of the resistor highlighted with red arrow is 0Ω.

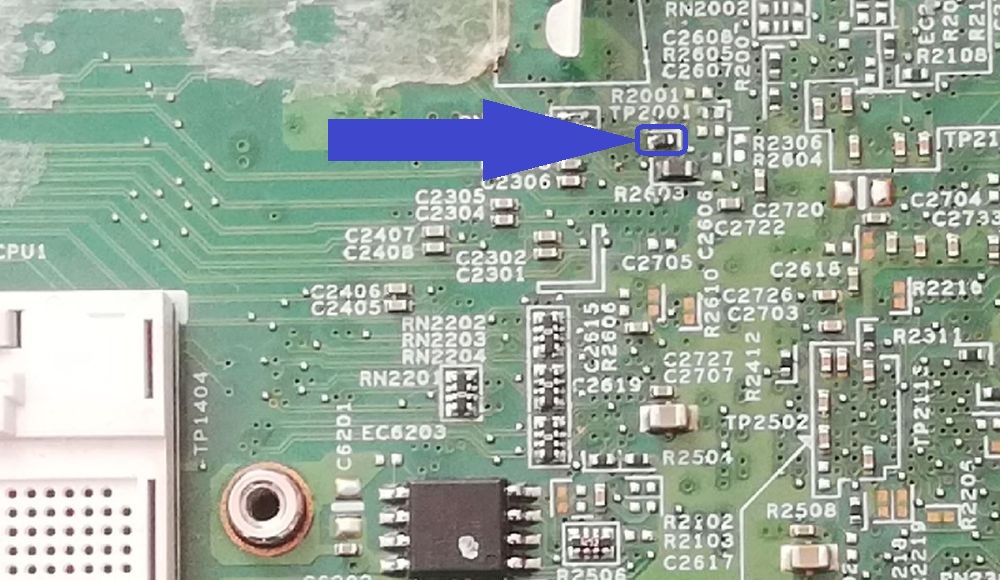

The left pad of the resistor highlighted with blue arrow seems broken. Check, if this resistor is good (it should be 10kΩ).

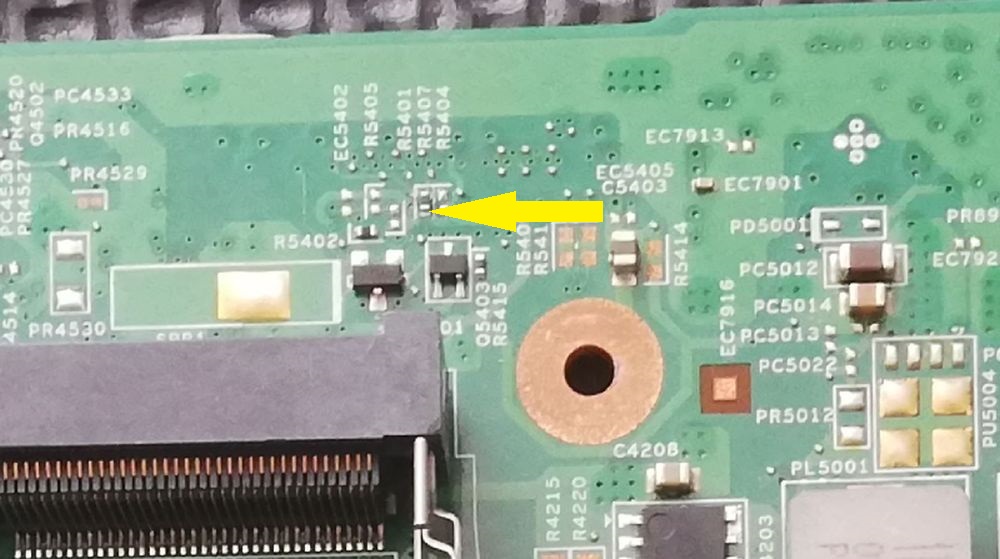

Check the solder joint highlighted with yellow arrow. It seems like there is no solder at all.

Witam dziękuje za odpowiedz rezystory posprawdzane i są ok a reszta została przelutowana, efekt ten sam co na początku.

Set your multimeter to the diode test mode and measure the voltage drops to ground on pins 12, 13, 15, 16, 18, 19, 21, 22, 24, 25, 27, 28, 30, 31, 33, 34, 35, 36 of LVDS connector LCD1 with the matrix disconnected from the motherboard.

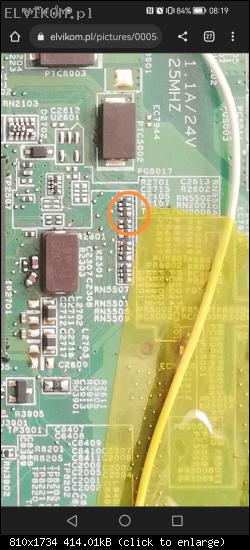

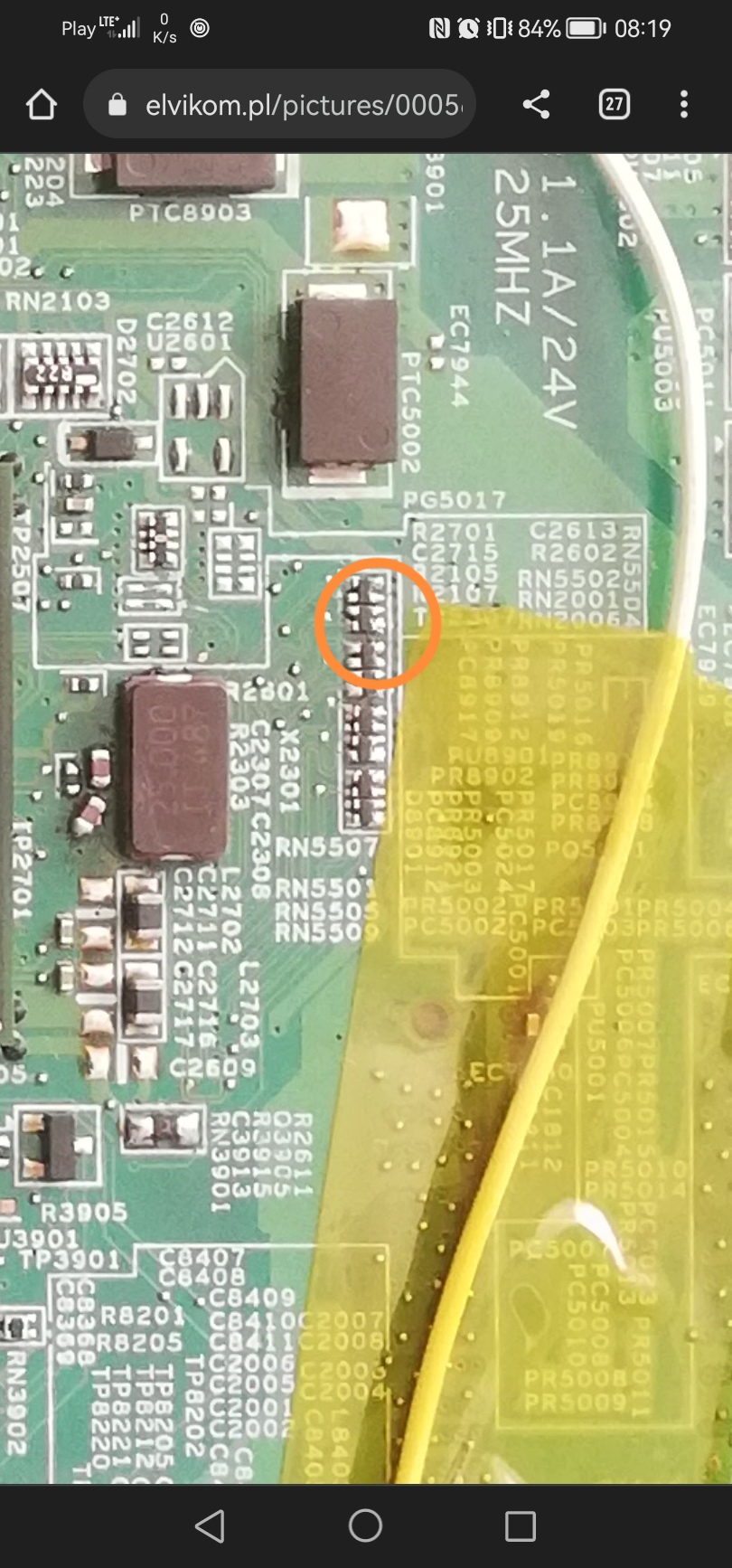

Płyta naprawiona okazało się że są zimne luty na drabince rezystów zaznaczone na zdjeciu.
