#1 Galaxy S7 Edge SM-G935F - brak oznak życia, dziwne pomiary napięć przy układzie S535
by mtw48726 • 30 October 2022, 16:58
Dzień dobry forumowicze,

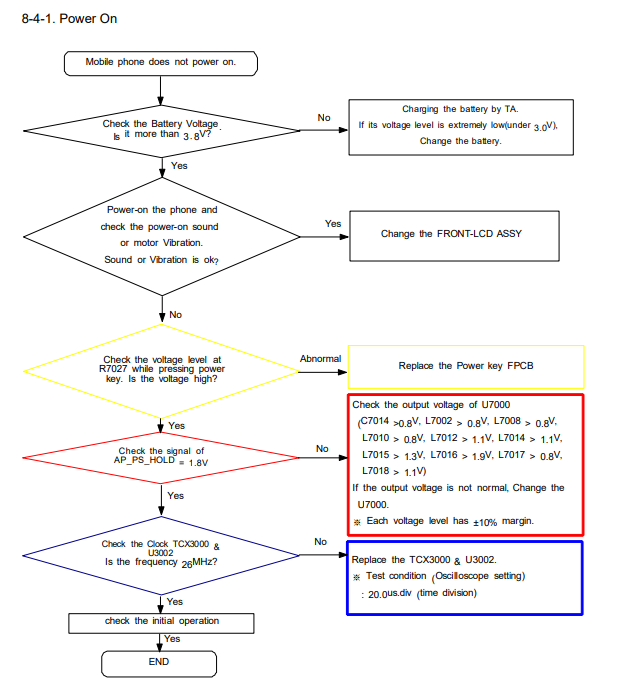

Mam Galaxy S7 Edge (płyta SM-G935F/FD/W8/REV08A) z którego chciałbym odzyskać dane, a który nie daje żadnych oznak działania. W czasie ładowania po prostu się wyłączył i świeciła się tylko dioda z przodu, a później już przestała świecić i telefon nie dawał już żadnego znaku życia. Oto co udało mi się ustalić. Szedłem po kolei z troubleshooting chartem z instrukcji serwisowej:
Bateria miała 1,7 V - ewidentnie coś ją wydrenowało. Wydłubałem z niej płytkę z BMSem i przylutowałem się przewodami, przez co mogę zasilać telefon z zasilacza laboratoryjnego. Telefon po włączeniu pobiera ok. 60 mA. Pomierzyłem napięcia zgodnie z tym co jest napisane w instrukcji:
- AP_PS_HOLD - namierzyłem go po zdrapaniu soldermaski z TP7002. Napięcie w tym miejscu wynosi 1,8 V tak, jak napisano.
- TCX3000 & U3002 - nie jestem w stanie się do nich dostać a nie chcę na razie odlutowywać ekranów. Mierzyłem oscyloskopem dwie nogi oscylatora TCX3000 (od wyprowadzenia do masy) i nie zmierzyłem nic sensownego. Powinienem zmierzyć pomiędzy jego nogami?
- postanowiłem pomierzyć wszystkie napięcia wystawiane przez U7000 (układ zasilania S535, który chyba często pada w tych telefonach). Wszystkie się zgadzają, oprócz L7012 (0,64 zamiast 1,1 V) oraz L7018 (0,78 zamiast 1,1 V). Zdziwiło mnie to, że inne linie się zgadzają, włącznie z linią 1,1 V idącą na L7014
Sam U7000 oraz U9005 (główna przetwornica) robią się tylko lekko ciepłe, nie parzą jakby miały być zwarte. Dziwi mnie to, że większość napięć się zgadza, włącznie z AP_PS_HOLD, którego zgodność z normą powinna według troubleshooting chartu odciągnąć mnie od pomysłu pomierzenia innych napięć.
Czy według was U7000 jest usmażony i powinienem zacząć od jego wymiany? Czy może powinienem jeszcze coś innego pomierzyć?
Pozdrawiam
