#1 ASUS STRIX H270F GAMING - nie włącza się przyciskiem

от cocoban78 • 15 Ноябрь 2022, 14:40
Cześć,

mam problem z płytą ASUS STRIX H270F GAMING. Płyta nie chce się uruchomić w sposób tradycyjny (przyciskiem) / poprzez zwarcie pinów PWR_SW. Nie reaguje. Jeśli jednak zewrę piny w gnieździe EATXPWR (zielony+czarny) zmuszając zasilacz do pracy, to płyta startuje i system się uruchamia, pracuje normalnie.

Może ktoś z kolegów podpowiedzieć gdzie szukać problemu? Mam inną, taką samą płytę z uszkodzonym gniazdem procesora więc ew. części nad podmiankę mam :)

Re: ASUS STRIX H270F GAMING - nie włącza się przyciskiem

от Google Adsense [BOT] • 15 Ноябрь 2022, 14:40

#2 Re: ASUS STRIX H270F GAMING - nie włącza się przyciskiem

от Vogelek23 • 17 Ноябрь 2022, 03:16

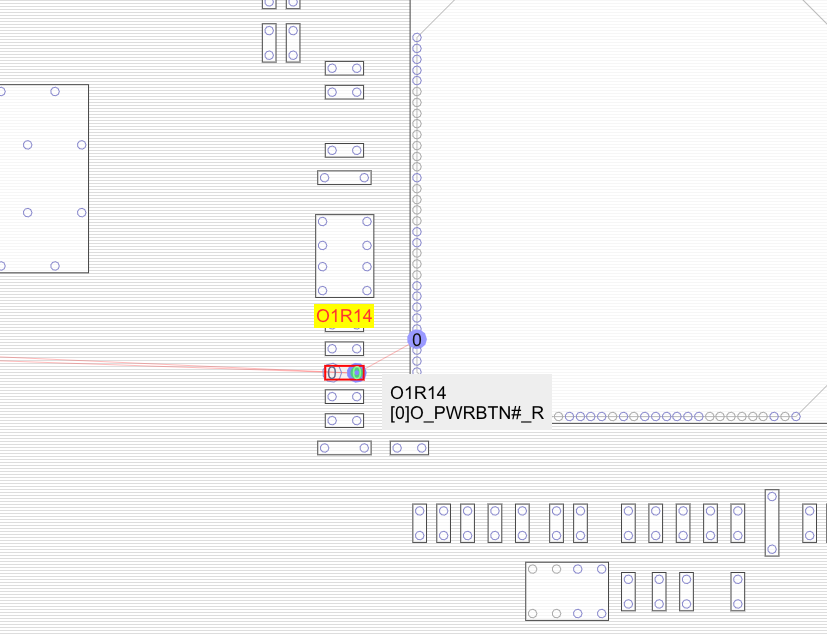

Proszę zmierzyć dwukrotnie napięcie do masy na rezystorze O1R14 (bezpośrednia okolica kontrolera I/O NCT6793D) w punkcie, zaznaczonym poniżej na niebiesko - z włącznikiem wciśniętym oraz zwolnionym.

#3 Re: ASUS STRIX H270F GAMING - nie włącza się przyciskiem

от cocoban78 • 17 Ноябрь 2022, 16:16
Dzięki za odpowiedź, niestety nie widzę niczego zaznaczonego na czerwono. Może nie podpiął się załącznik z obrazkiem.
Pozdrawiam,

#4 Re: ASUS STRIX H270F GAMING - nie włącza się przyciskiem

от Vogelek23 • 17 Ноябрь 2022, 16:43
Post #2 zaktualizowany.

#5 Re: ASUS STRIX H270F GAMING - nie włącza się przyciskiem

от cocoban78 • 17 Ноябрь 2022, 17:28
Dzięki. W między czasie uruchomiłem Board View i znalazłem element o którym piszesz.
Udało mi się zmierzyć (po potwierdzeniu lokalizacji z załącznika powyżej), że:

- podczas otwartego obwodu na PWR_SW napięcie we wskazanym miejscu wynosi 3,38v
- podczas zamkniętego obwodu na PWR_SW napięcie we wskazanym miejscu wynosi 0,05v

Niestety w pierwszym poście pominąłem jedną, ale być może istotną rzecz. Otóż aby płyta wystartowała po włączeniu zasilacza (zmostkowanego na złączu EATXpwr) muszę na chwilę zewrzeć obwód PWR_SW. Wtedy płyta startuje i dalej zachowuje się jakby pracowała normalnie.
