#1 Radio Panasonic cockpit rm-710 do sprzawdzenia/naprawy

przez kazzzjdm • 28 listopada 2022, 10:52
Dzień dobry.
Mam bardzo nietypowy sprzęt do sprawdzenia/naprawy. Radio Panasonic cockpit rm-710.
Mam tylko to radio bez żadnych dodatkowych kabli itp.
Jest do tego nawet schemat.

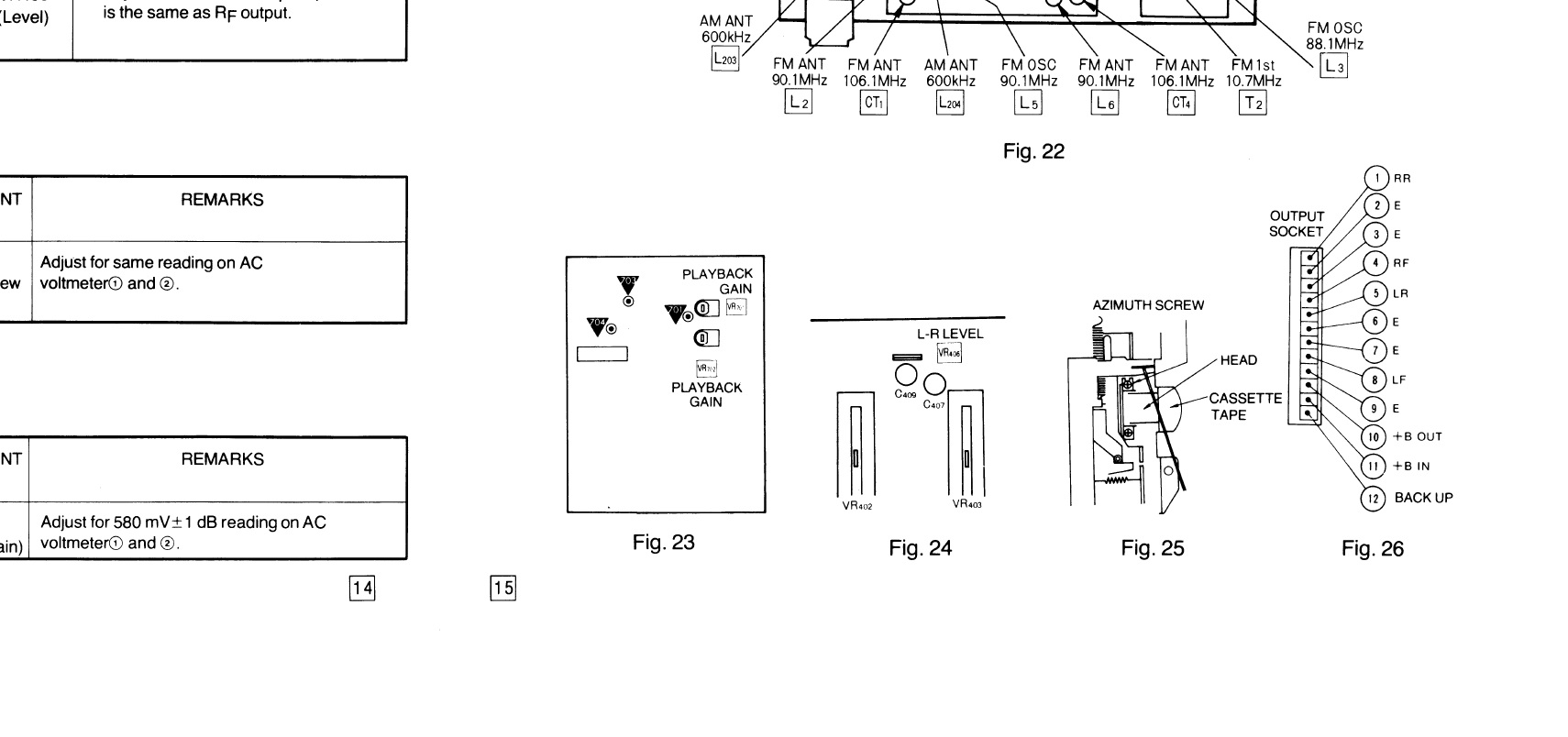

Jest tam jedynie taka kostka - poniżej kawałek schematu z tym złączem. B+ IN podać 12-14V a na E masę i powinno chociaż wystartować? Czy coś jeszcze jest potrzebne ? Nie chciałbym nic tutaj uszkodzić niepotrzebnie
Obrazek

Re: Radio Panasonic cockpit rm-710 do sprzawdzenia/naprawy

przez Google Adsense [BOT] • 28 listopada 2022, 10:52

#2 Re: Radio Panasonic cockpit rm-710 do sprzawdzenia/naprawy

przez Vogelek23 • 28 listopada 2022, 12:35
Plus zasilania musisz podać na piny 11 (+B IN) i 12 (BACK UP). Masa na pin 9 (E). Większość odtwarzaczy samochodowych nie wystartuje bez podłączonego napięcia BACK UP.

#3 Re: Radio Panasonic cockpit rm-710 do sprzawdzenia/naprawy

przez kazzzjdm • 29 listopada 2022, 10:12
Dziękuję za poradę, coś się uruchamia, funkcja godziny działa.
Niestety po wciśnięciu przycisku power nic się nie dzieje, tylko czerwona kontrolka pod włącznikiem się pojawia jak na filmiku w załączniku. Pobór prądu to 0,075 A. Coś mogę sprawdzić, możecie coś podpowiedzieć, czy konieczne będzie rozbieranie tego? Nie widać na pierwszy rzut oka nic spalonego, wystrzelonego, przeciętego.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#4 Re: Radio Panasonic cockpit rm-710 do sprzawdzenia/naprawy

przez Vogelek23 • 29 listopada 2022, 23:15
To jest dość wiekowy sprzęt, więc oczywiste jest, że trzeba będzie otworzyć, posprawdzać wszystkie połączenia, wykonane kablami, przejrzeć wszystkie płytki pod kątem zimnych lutów itd.
