#1 Płyta IPCFL-GL - uszkodzenie mechaniczne, brak elementów i schematu
by piaskos • 26 October 2022, 22:52
WItajcie,
W innym wątku jest temat próby uruchomienia della Optiplex 7460 AiO.
Ze względu na dość skomplikowane zagadnienie postanowiłem założyć nowy temat.
Do rzeczy:
Po obejrzeniu płyty IPCFL-GL podczas diagnozy okazało się, że była tam przygoda mechaniczna i kilka elementów jest nieobecnych.
Temat o tyle trudny (przynajmniej dla mnie), że nie ma ani schematów ani boardview.
Uszkodzony obszar znajduje się po drugiej stronie laminatu w bliskim sąsiedztwie PCH.

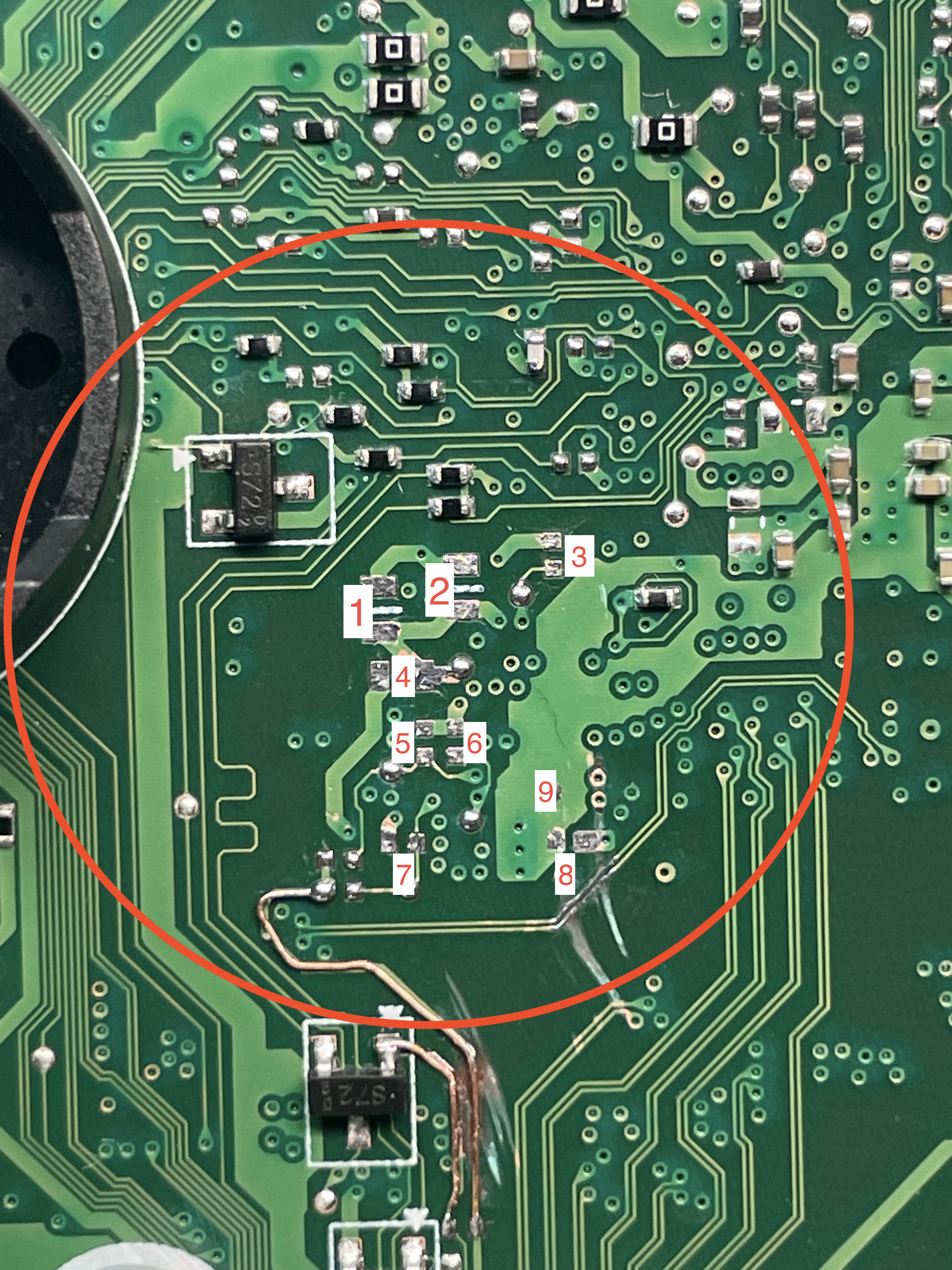

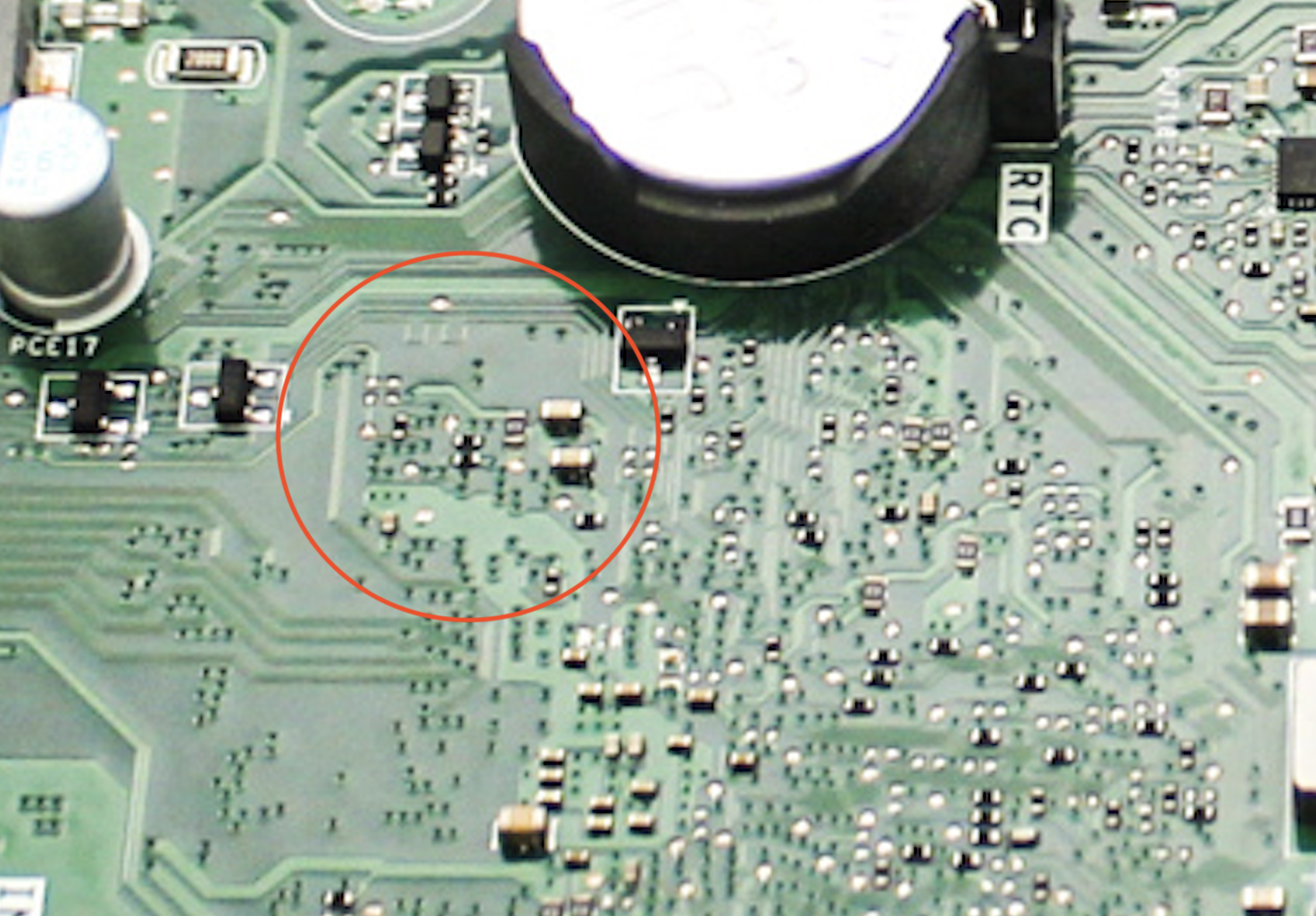

Załączam zdjęcie uszkodzenia oraz niewyraźne ale jedyne sensowne zdjęcie z internetu które cokolwiek mi powiedziało
Dla ułatwienia wyjaśnień ponumerowałem brakujące elementy.
Po mojej analizie wychodzi że:
1 i 2 - kondensatory filtrujące zasilanie (na tej linii jest 1,05V) - są podobne wielkościowo na tej linii więc można zaryzykować te same wartości
3 - rezystor (był ale uszkodzony mechanicznie) jedna strona idzie pod PCH, druga to masa
4 - na zdjęciu widać że to rezystor 0 ohm, także nie ma problemu
5 - ocalały rezystor 10k - jedna strona pod PCH, druga to masa
6 - niby ocalały rezystor ale o wartości 110 Ohm - możliwe że tak ma być - jedna strona pod PCH, druga to masa
7 - ze zdjęcia wynika że to rezystor - wartość nieznana - jedna strona pod PCH, druga to masa
8 - kondensator jak wiele innych na tej linii więc nie problem (jedna strona 1,05V, druga to masa)
9 - nieistnieje - późno jest i za dużo cyferek narobiłem
Wszędzie tam, gdzie powinien być rezystor nie mana lini sygnałowej żadnego pullupa do któregokolwiek zasilania
Pierwsze pytanie - czy ma ktoś może taką płytę i jest w stanie zmierzyć brakujące elementy (okolice baterii RTC)
Drugie pytanie - jeśli nie to co dalej z takim tematem? Jaka jest droga postępowania, jak sobie z tym poradzić?
Próbowałem posiłkować się schematem od IPCFL-SC ale bezskutecznie.
Będę wdzięczny za wszelką pomoc, jest szansa ogarnięcia tego dla siebie i szkoda by było odpuścić ze względu na kilka rezystorów.
Jeśli zły dział także proszę o informację gdzie powinno się to znaleźć.
