#1 Sony HCD-GX450 - Przerobienie na 230V

by XTermiX • 17 February 2023, 21:31

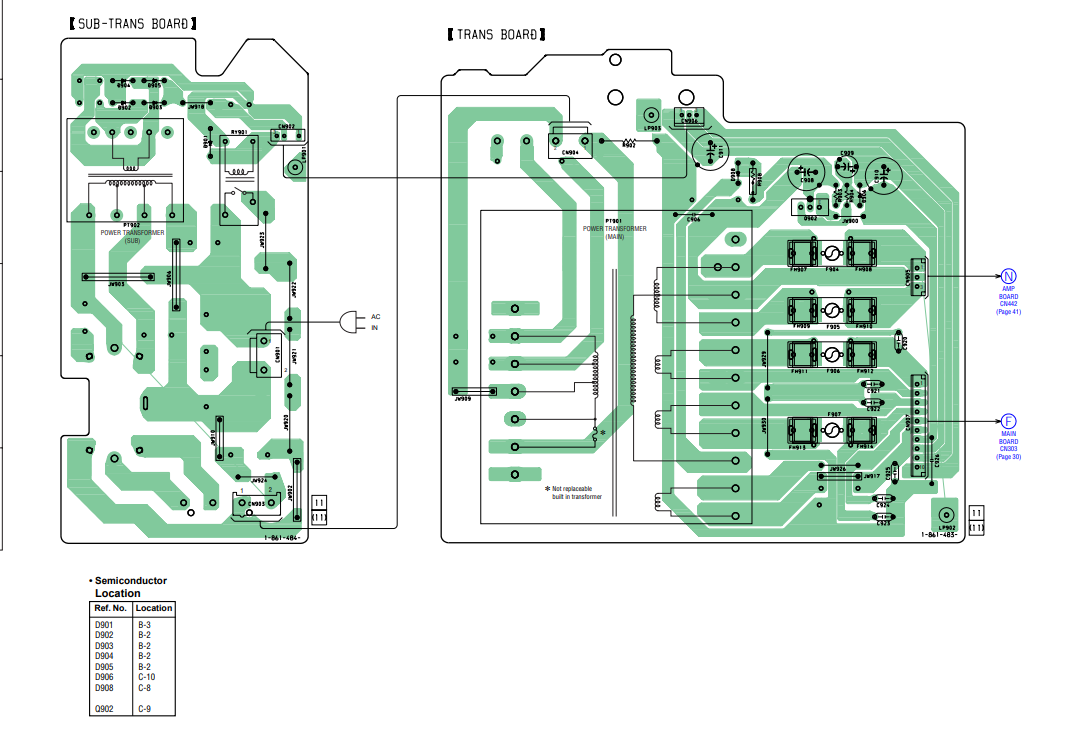

Witam mój brat dostał taką wieżę która fabrycznie jest na UK 120V. Pytanie brzmi czy jest szansa i możliwość przerobienia go na 230V. Sama wieża działa ale odcina go przy połowie mocy. Mam manual gdzie pokazane jest połączenie jednego z dwóch transformatorów.
Dodaje zdjęcie połączenia:

Czy da się coś zrobić?

Re: Sony HCD-GX450 - Przerobienie na 230V

by Google Adsense [BOT] • 17 February 2023, 21:31

#2 Re: Sony HCD-GX450 - Przerobienie na 230V

by Vogelek23 • 17 February 2023, 22:05
XTermiX wrote:która fabrycznie jest na UK 120V
120V to standard USA i Japonii - w UK jest ten sam standard, co w całej Europie.

XTermiX wrote:Czy da się coś zrobić?

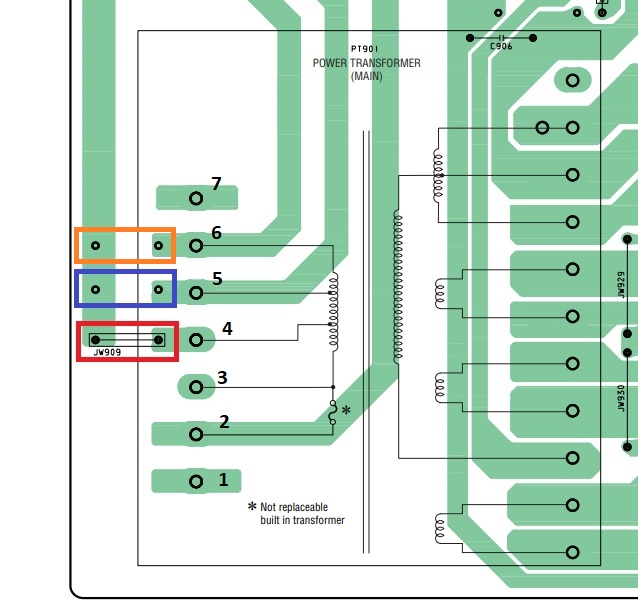

Tak - wystarczy wymienić transformator PT902 na wersję 230V (napięcie uzwojenia wtórnego 8-10V) oraz zmierzyć rezystancję uzwojenia transformatora głównego PT901, pomiędzy pinami 2 i 4 - odczytaną wartość zapisać, a następnie poszukać takiej samej (lub bardzo zbliżonej) rezystancji pomiędzy pinami 4 i 5 lub 4 i 6 tego transformatora. Jeśli taką samą rezystancję odczytasz między pinami 4 i 5, to wystarczy przelutować zworę JW909 z pozycji, zaznaczonej na czerwono, w pozycję, zaznaczoną na niebiesko. Jeśli natomiast taką samą rezystancję odczytasz między pinami 4 i 6, to należy przelutować zworę JW909 z pozycji, zaznaczonej na czerwono, w pozycję, zaznaczoną na pomarańczowo.

Co do PT902 - aby można było dobrać odpowiedni zamiennik bez konieczności modyfikacji PCB, podaj jego oznaczenie lub lepiej, zamieść jego wyraźne zdjęcia.
