PS4 CUH-1716B NVG-001 1-983-930-11 Brak obrazu, biała dioda.

PS4 CUH-1716B NVG-001 1-983-930-11


Cześć.

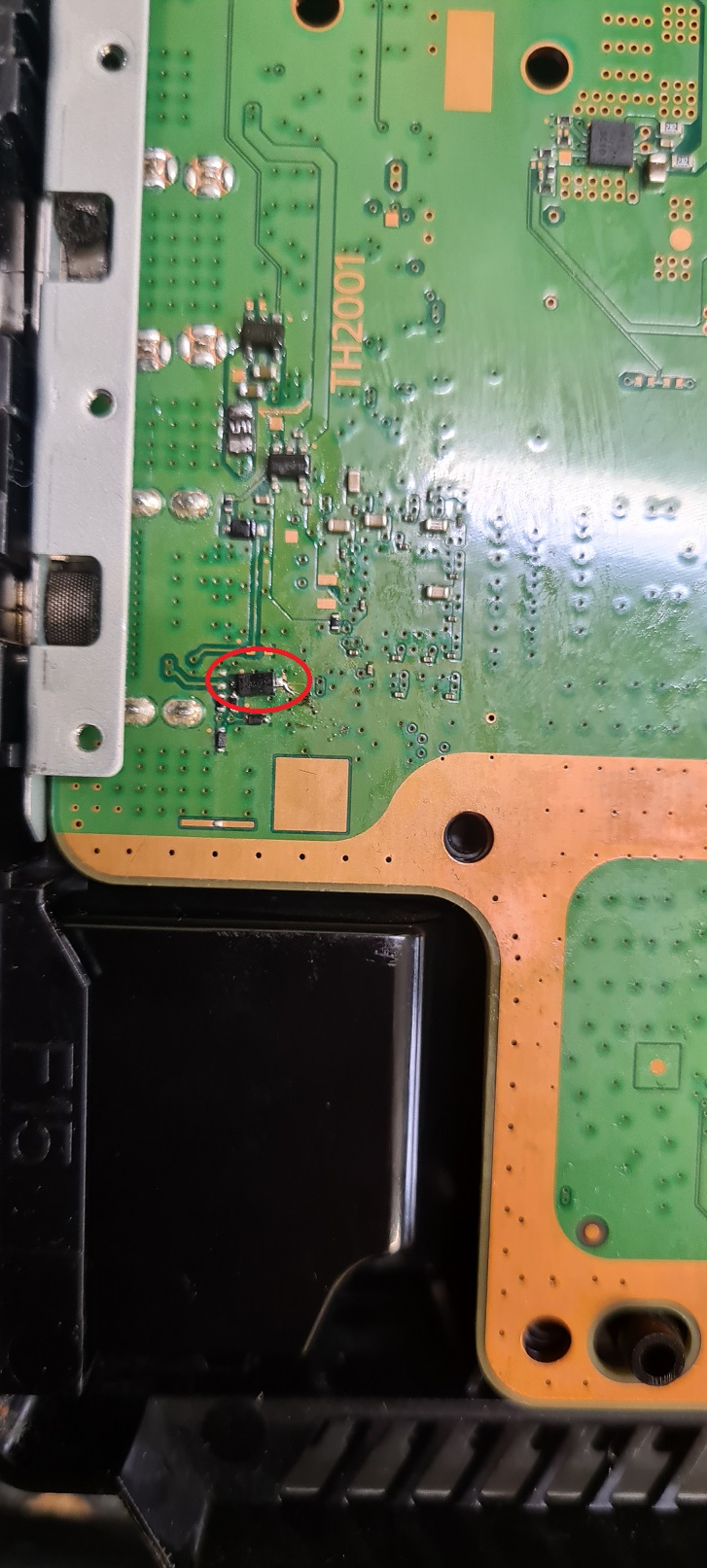

Brak obrazu w konsoli - zwarta była dioda zenera zaznaczona na foto teraz jest po wymianie wartość ta sama tylko większa obudowa)
Bezpieczniki sprawne konsola przechodzi w białą diodę wzbudza monitor lecz brak treści obrazu.
Wymieniłem dwa razy MN864729. Gniazdo przemierzone jest w idealnym stanie.
Co mogę jeszcze sprawdzić nie mam już pomysłów.


Napięcia z portu HDMI z podłączonym monitorem - biała dioda
1 - 2,92V
2
3 - 2,92V
4 - 2,92V
5
6 - 2,92
7 - 2,92
8
9 - 2,92
10 - 2,92
11
12 - 2,92
13 - 3,03V
14 - 1,02V
15 - 0,18V
16 - 4,99V
17
18 - 5V
19- 4,18

Witam. Próbowałeś włączyć konsole bez dysku?

Pozdrawiam

Tak próbowałem bez dysku Efekt jest ten sam nie wiem czy tak powinno być w tym wypadku że jak ma cisnę włącznik i trzymam dłużej to po drugim piknięciu nie włącza się tryb bezpieczny tylko konsola się wyłącza

Witam.
Tzn., że konsola nie wchodzi do trybu awaryjnego. Białe światło wskazuje na to ze masz nadal problem z obwodem HDMI.

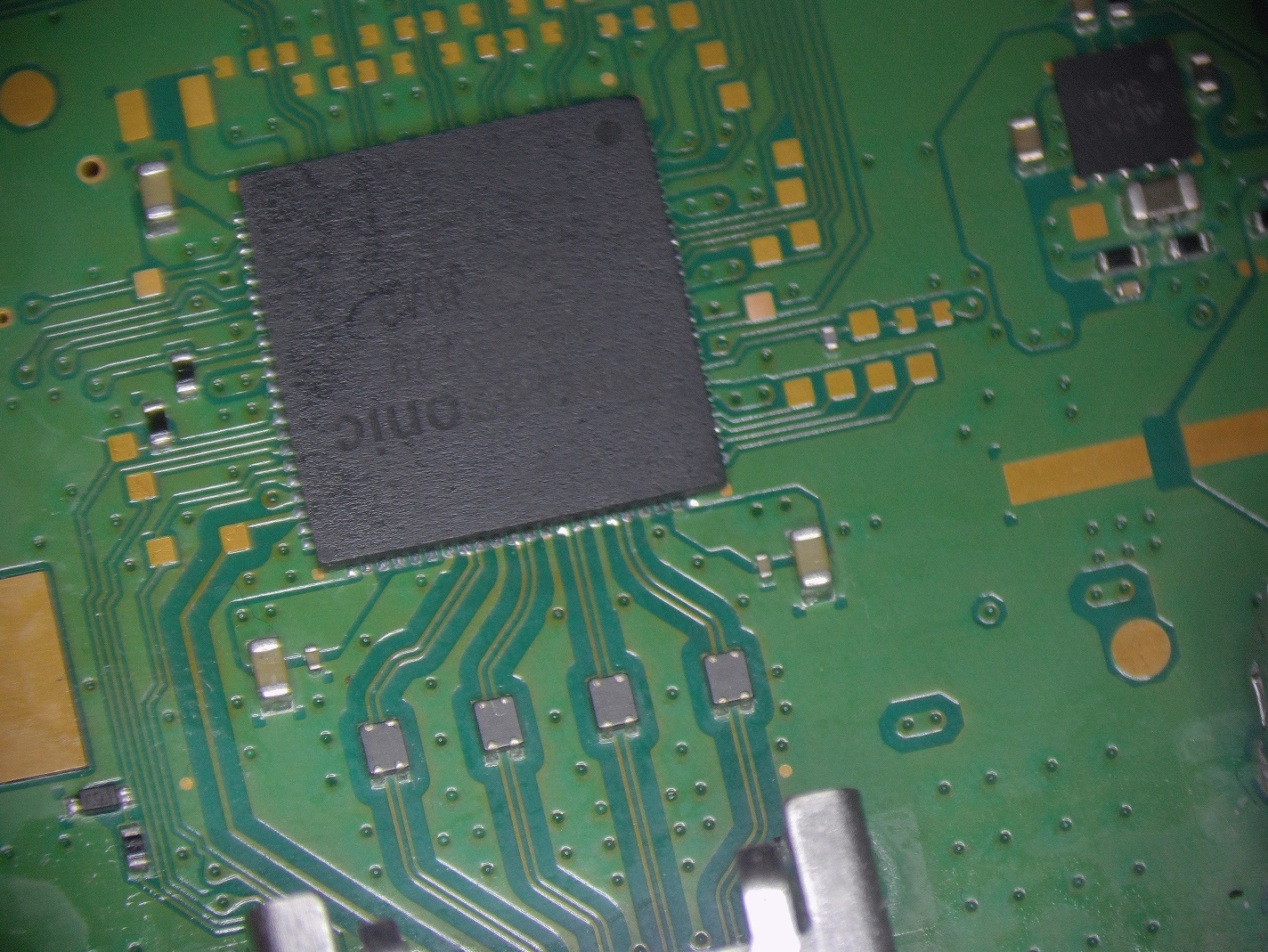

Piszesz ze wymieniłeś retimer. Upewnij się ze wlutowałeś go poprawnie i wszystkie piny maja kontakt z płytą główną oraz czy nie brakuje jakieś drobnicy wokół niego. Zmierz 4 małe podwójne induktory, które są pomiędzy gniazdem a układem HDMI. I na koniec napisz, jak mierzyłeś samo gniazdo? Po wewnętrznej stronie czy zewnętrznej (Tzn. np. czy podłączyłeś kabel i mierzyłeś przejście?). Ja na Twoim miejscu profilaktycznie wymieniłbym to gniazdo, żeby mieć pewność ze je wyeliminowałeś.


Pozdrawiam

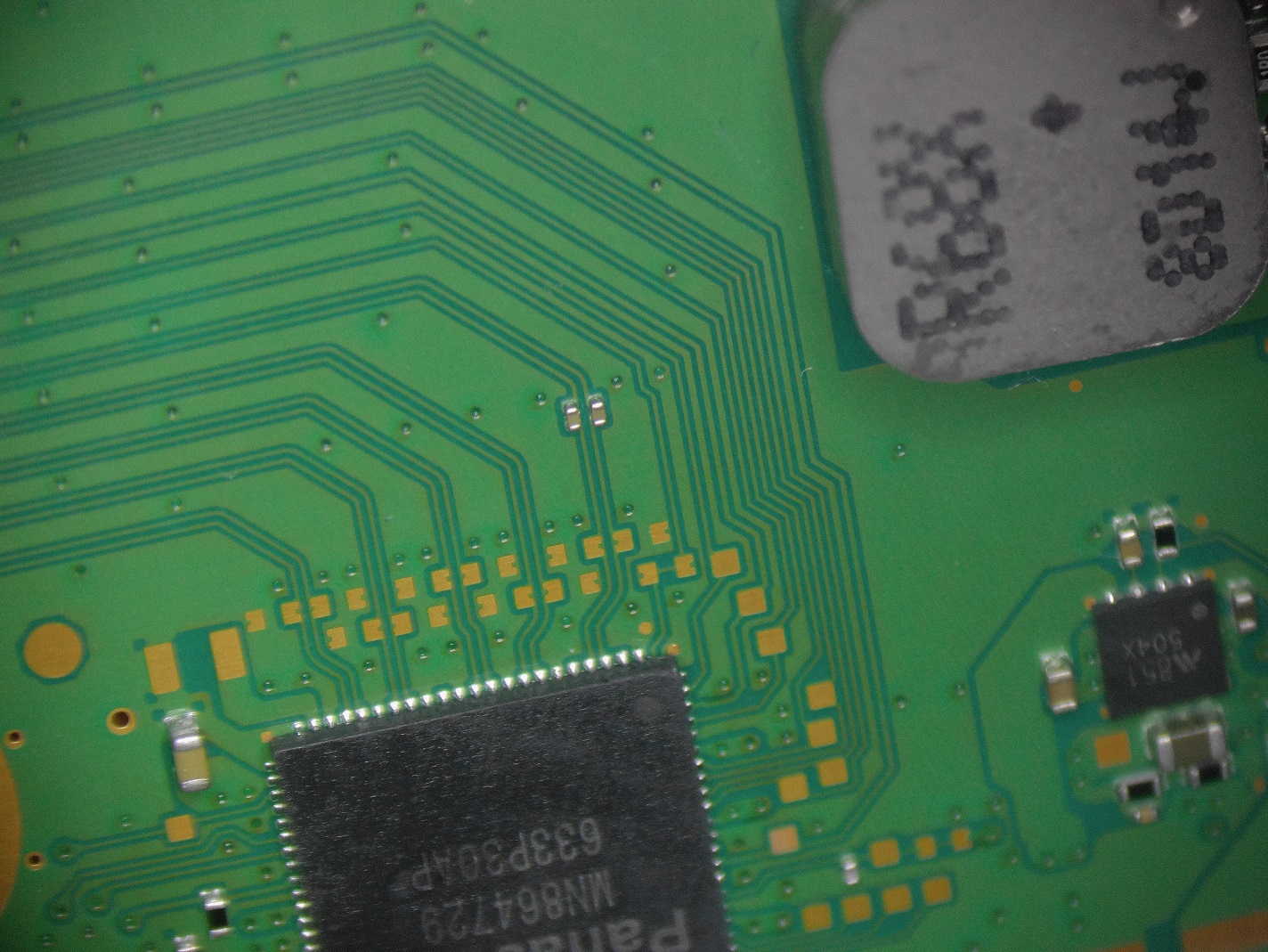

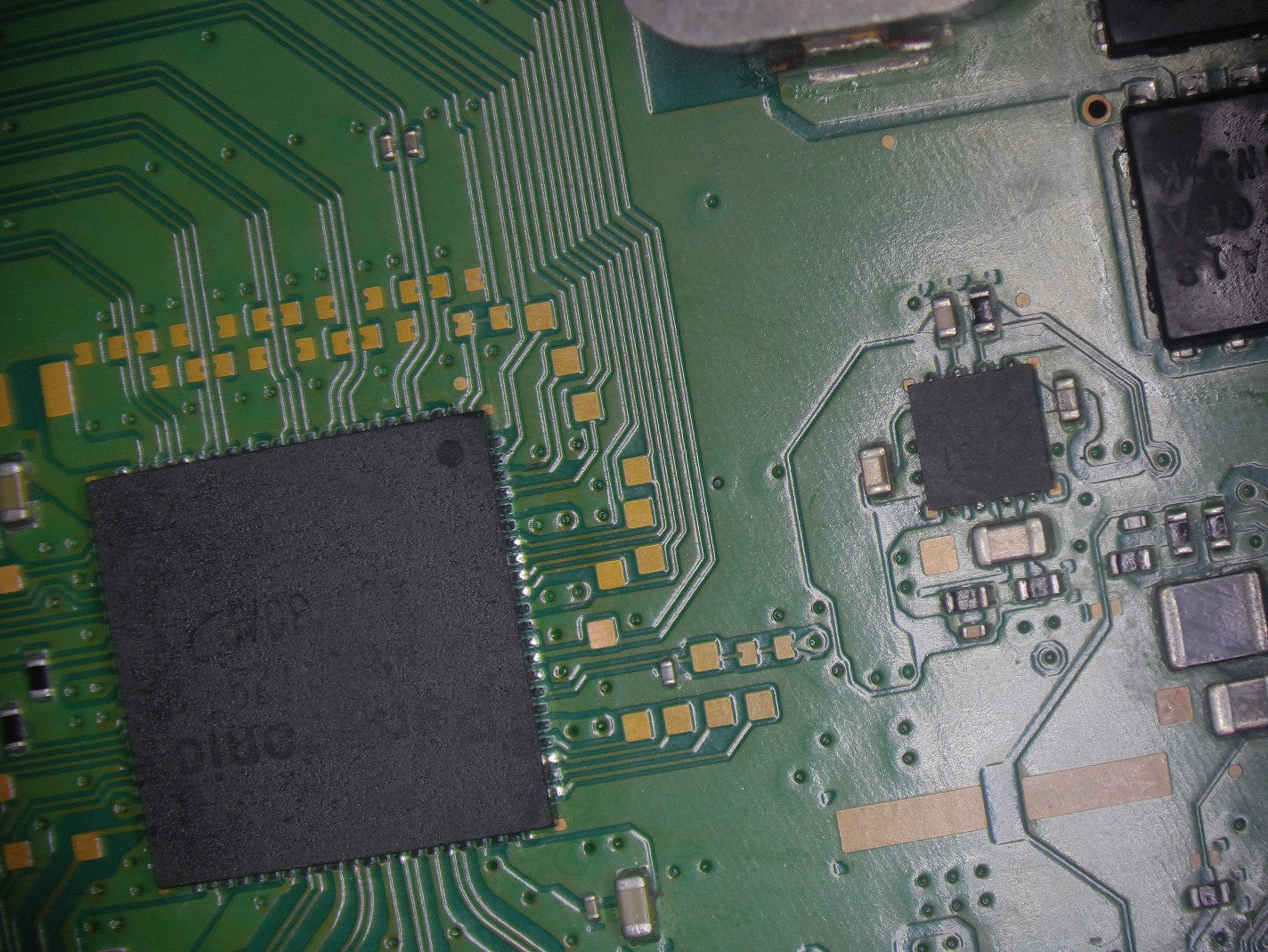

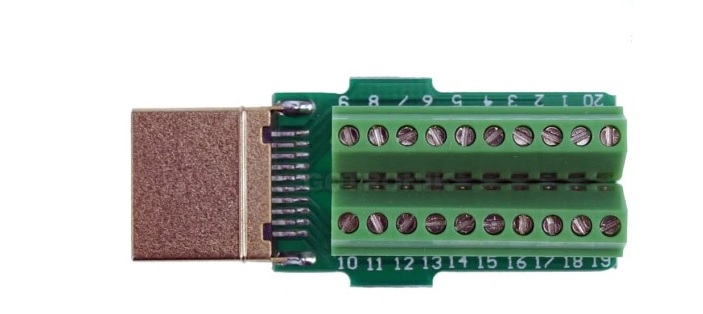

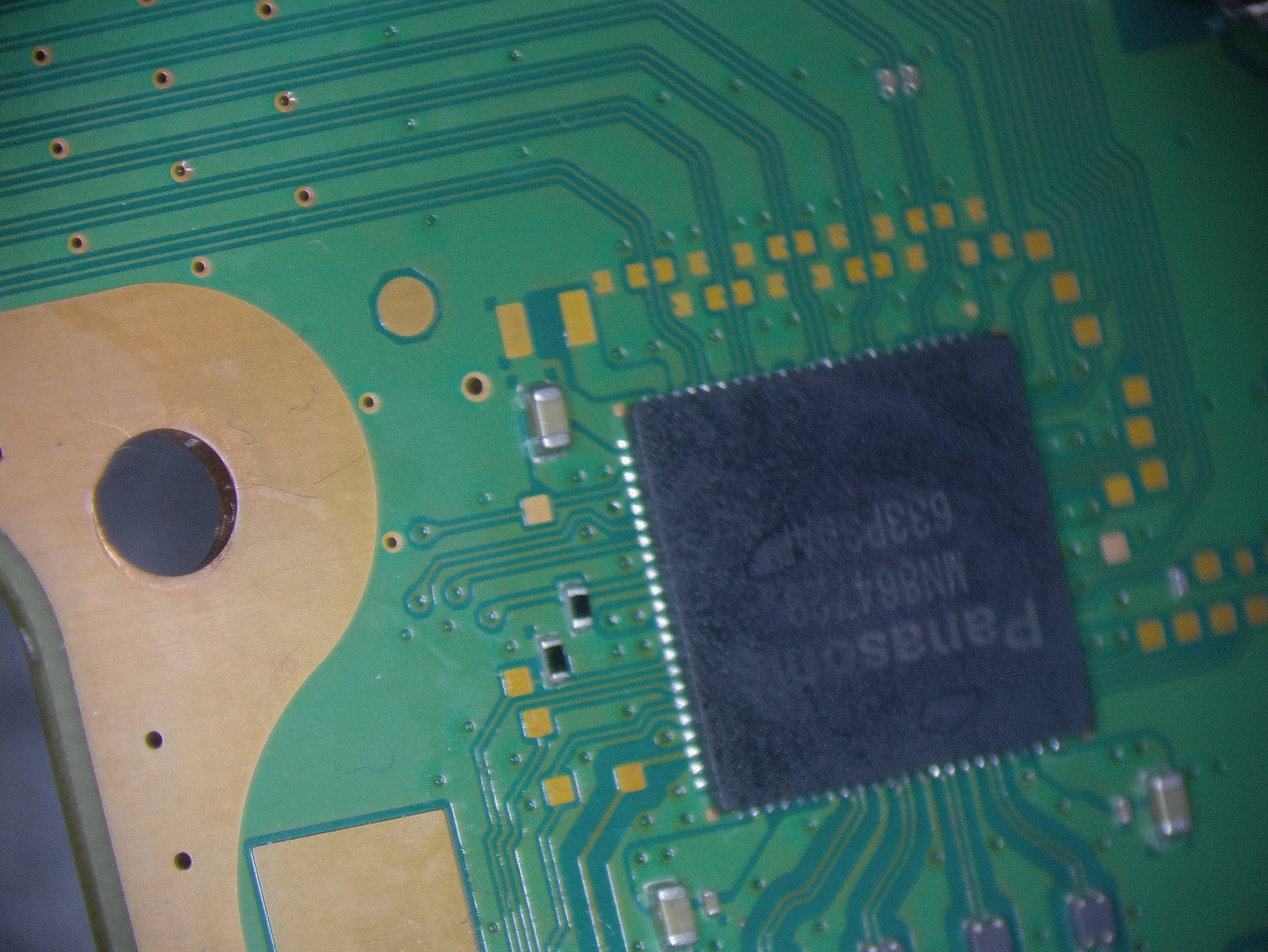

Retimer sprawdzony pod mikroskopem i przemierzony sąsiednimi padami gniazdo wykluczyłem adapterkiem jak na foto filtry są ok maja przejście brak zwarć.

Witam,

Wszystko wygląda ok i dobrze polutowane. Ciężko cos doradzić teraz. A próbowałeś inny kabel HDMI albo monitor?

Pozdrawiam

Oczywiście, że tak.
