MacBook Pro A1286 - nie uruchamia się

Płyta główna: 820-2915-B

Cześć
Prosze o pomoc w naprawie laptopa jak w temacie
Laptop nie reaguje na wciśnięcie klawisza zasilania
Pobór pradu po podłączeniu kabla zasilającego z baterią i bez baterii wynosi 25mA, zaświeca się zielona dioda na kablu zas.


U7000 - z podpiętą baterią (V)
n.1 - 0
n.2 - 16,5
n.3 - 4
n.4 - 3,4
n.5 - 1,2
n.6 - 3,4
n.7 - 0,9
n.8 - 2
n.9 - 0
n.10 - 3,4
n.11 - 3,4
n.12 - 3,4
n.13 - 3,4
n.14 - 3,3
n.15 - 0
n.16 - 12,5
n.17 - 12,5
n.18 - 12,5
n.19 - 5
n.20- 5
n.21 - 0,6
n.22 - 0
n.23 - 11
n.24 - 11,8
n.25 - 15,5
n.26 - 15,5
n.27 - 16,5
n.28 - 16,5

pomiędzy n.27 a n. 28 - 20Ω
pomiędzy n.17 a n. 18 - 3Ω

Q7055 - bez baterii (V)
n.1 - 12.5
n.4 - 5
n.5 - 12.5

Q7055 - z bateria (V)
n.1 - 12.5
n.4 - 12.5
n.5 - 0.4

Napięcia na cewkach

L6995 - 3.4V
L7260 - 3.3V

Proszę spróbować uruchomić płytę w trybie "safe mode" - odłączyć zasilacz i baterię, wcisnąć włącznik, odczekać 3 sekundy, przy wciśniętym włączniku podłączyć zasilacz (dioda we wtyczce nie powinna się zaświecić), odczekać kolejne 3 sekundy i puścić włącznik oraz przycisnąć go na chwilę, jak podczas normalnego włączenia. Proszę podać pobór prądu, jaki pobiera płyta podczas tej próby.

W trybie "safe mode" pobiera 950mA

Czyli płyta uruchamia się w trybie "safe mode". Czy wentylatory podczas tej próby uruchamiają się na maksymalnych obrotach?

Tak jest, na pełnych obrotach. Jeszcze dodam, że prawdopodobnie grafika była wymieniana. Widać, że nie ma kleju pod układem.

Wyciągnij pamięć RAM i uruchom komputer w trybie "safe mode" - głośniki muszą być podłączone, bo musisz sprawdzić, czy płyta w ogóle rozpoczyna procedurę POST. Jeśli tak, to powinieneś słyszeć nieskończoną sekwencję sygnałów: 1 - przerwa - 1 - przerwa... (co oznacza: "nie wykryto pamięci RAM"). Jeśli tak jest, to prawdopodobnie uszkodzony jest chip GPU. Jeśli nie ma sekwencji, płyta nie rozpoczyna procedury POST i pierwszą rzeczą, jaką należałoby wymienić, jest SMC.

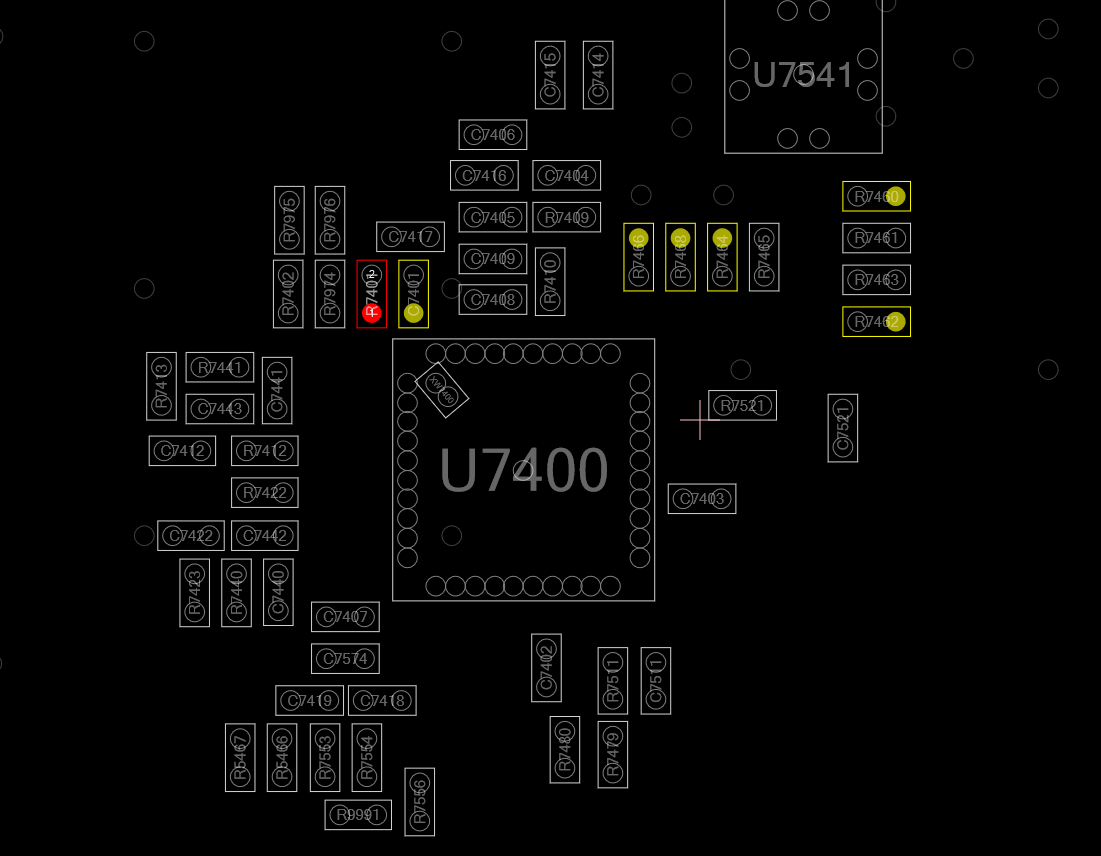

Podczas tego testu, głośniki nie wydał żadnego dźwięku ale zauważyłem a właściwie poparzyłem się podczas trzymania płyty o rezystor R7401. Gdy polałem go izopropanolem, to od razu odparował. Grzeje się chyba do ponad 100°C. Dziwne, na board view, ten rezystor nie jest podłączony do układu U7400 a w rzeczywistości łączy się z kondensatorem na prawo od niego i n. 40 - U7400, rezystancja na pinie 40 tego układu wynosi 800Ω


Wstawiłem nowy rezystor R7401 (10Ω) ale też się gotuje gdy uruchomię tryb serwisowy.

U7400 jest prawdopodobnie do wymiany. Wylutuj C7401 i ponów pomiar rezystancji do masy na pinie 40 układu U7400. Jeśli rezystancja wzrośnie, to wymień C7401 na nowy (2,2uF/10V - obudowa 0402). Jeśli rezystancja nie wzrośnie, to wylutuj układ U7400 i ponów pomiar rezystancji do masy na padzie 40 - jeśli wzrośnie, układ jest uszkodzony, a jeśli nie, masz przywarcie w laminacie.

lock99 napisał(a): Dziwne, na board view, ten rezystor nie jest podłączony do układu U7400 a w rzeczywistości (...)

Zgadza się - jest to błąd w boardview. Noga 40 układu U7400 jest oznaczona jako NC, choć na schemacie i na płycie jest podłączona do R7401 i sygnału PP5V_S0_CPUIMVP_VCC. Tak samo noga 5 jest fizycznie połączona z sygnałem CPU_PROCHOT_L, a na boardview jest NC.

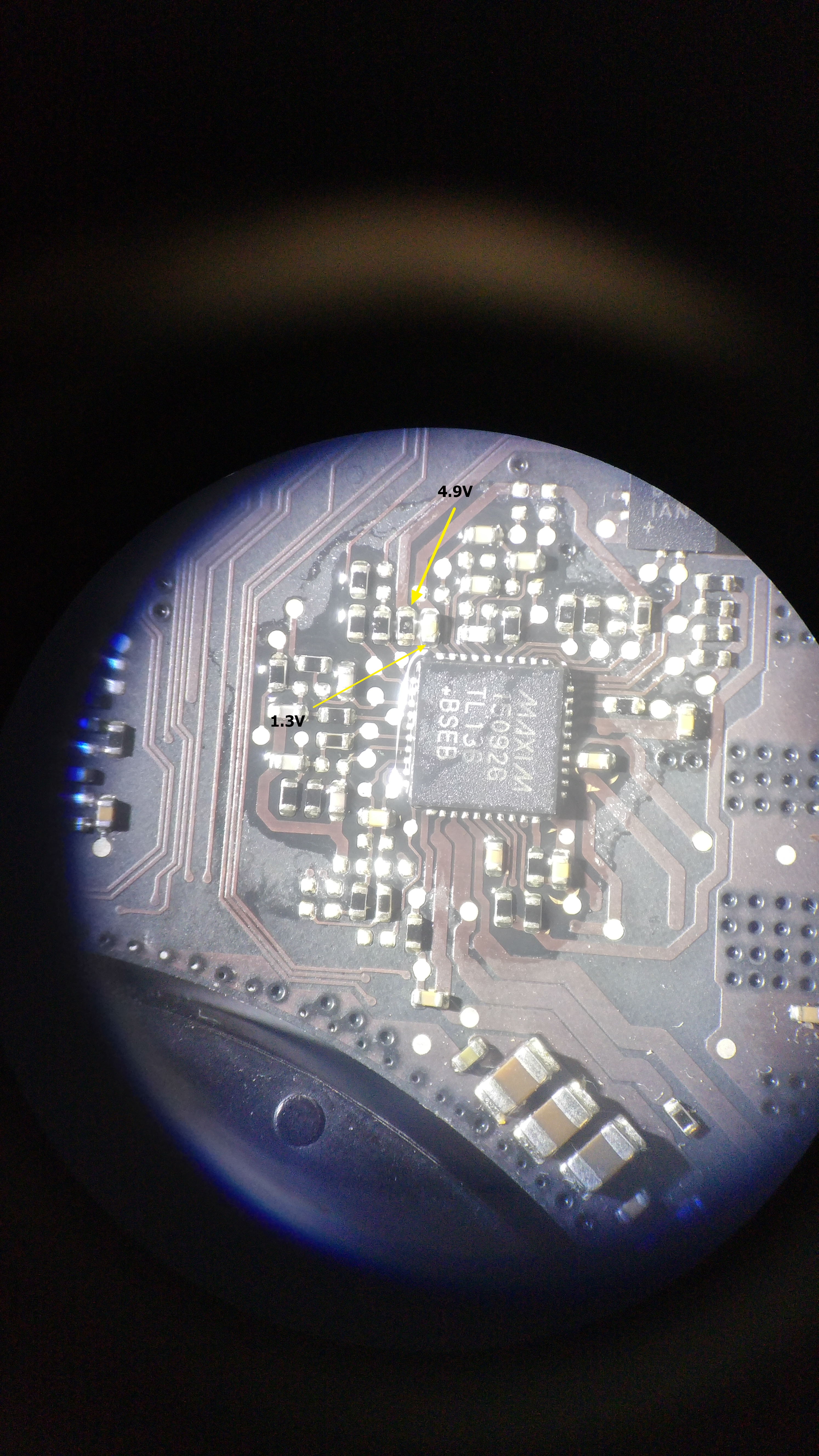

Ciekawy ten kondensator C7401, nie ma zwarcia ale jego rezystancja po wylutowaniu wynosi 190Ω. Po jego wyjęciu na n. 40 - U7400 rezystancja wynosi 10kΩ, pojawiło się też napięcie 4.9V.
Po zamontowaniu nowego kondensatora, normalnie się nie uruchamia ale w trybie serwisowym startuje, z założoną pamięcią słychać nawet gong ale brak obrazu.
Czy wygrzać diagnostycznie rdzeń grafiki?

Wygrzanie diagnostyczne grafiki niczego nie zmieniło. Czy uszkodzenie grafiki może powodować, że on w ogóle nie reaguje na klawisz zasilania?
Układy 216-081005 są trudno dostępne, czy mogę zamówić któryś z tych zamienników:
216-0833000
216-0833002
216-0772000
216-0774007
215-0757050
215-0803043
216-0772003
216-0810028
216-0810001
Tak jak jest podane w tym temacie.
zamiennik-216-0810005-t56032.html

lock99 napisał(a):Czy uszkodzenie grafiki może powodować, że on w ogóle nie reaguje na klawisz zasilania?

Na 90% nie, nie spotkałem się z takim przypadkiem. Czy płyta z odłączoną baterią uruchamia się automatycznie po podaniu zasilania? Jeśli nie (pomimo, że zielona dioda we wtyczce zaświeca się) to najprawdopodobniej masz uszkodzony układ SMC. Ta płyta z odłączoną baterią powinna włączyć się na 2-3 sekundy po podłączeniu zasilacza, następnie wyłączyć i uruchomić się ponownie do obrazu.

Po podpięciu zasilania z włożoną baterią, nie uruchamia się samodzielnie. Zapala się zielona dioda na wtyczce i pobór prądu wynosi 21mA.
Czy SMC muszę zdobyć z płyty o dokładnie tych samych oznaczeniach? W moim przypadku 820-2915-B
Zaczynam się zastanawiać nad sensownością naprawy tej płyty. Podobno wcześniej ten laptop trafiał do jakiegoś serwisu z usterką uruchamiania się bez obrazu. Pewnie dlatego grafika była zmieniana lub w gorszym przypadku wygrzewana.

lock99 napisał(a):Po podpięciu zasilania z włożoną baterią

Bateria ma być ODŁĄCZONA do tego testu. Gdy sprawna bateria jest podłączona, płyta nie uruchomi się samoczynnie po podłączeniu zasilania.

Z odpiętą baterią jest dokładnie to samo, ten sam pobór pądu. Płyta nie startuje.

SMC musi być z takiej samej płyty (820-2915-x - rewizja płyty A, B nie ma znaczenia).

Measure the voltage to ground on pin 1 on the place of resistor R5016 in the following cases:
a) Power button released.
b) Power button pressed.

R5016
Power button released - 3.5V
Power button pressed - 0.5V

Measure the following voltages to ground:
- On coil L7030.
- On pin 1 of resistor R5085.
- On pin 2 of transistor Q5040.
- On pins 13, 14 of chip U7000.
- On pin 20 of chip U7201.
- On pin 1 of chip U7930.

- On pin 2 of resistor R1985 in the following cases:
a) Power button released.
b) Power button pressed.

L7030 - 12.5V
R5085 - 3.4V
Q5040 - 0V

u7000
n.13 - 0V
n.14 - 0V

U7201
n.20 - 3.4V

U7930
n.1 - 0V

A gdzie te pomiary?

matic napisał(a):- On pin 2 of resistor R1985 in the following cases:
a) Power button released.
b) Power button pressed.
