PS4 CUH-1116a - lekko śnieży obraz po wymianie HDMI

Cześć,

Model CUH-1116a
Płyta SAA-001 1-889-352-21
Dostałem PS4 z mocno śnieżącym obrazem i przerywającym audio.

Jeden pin był wysunięty do tyłu. Nie mierzylem tego, ale wizualnie robił zwarcie do linii obrazu.

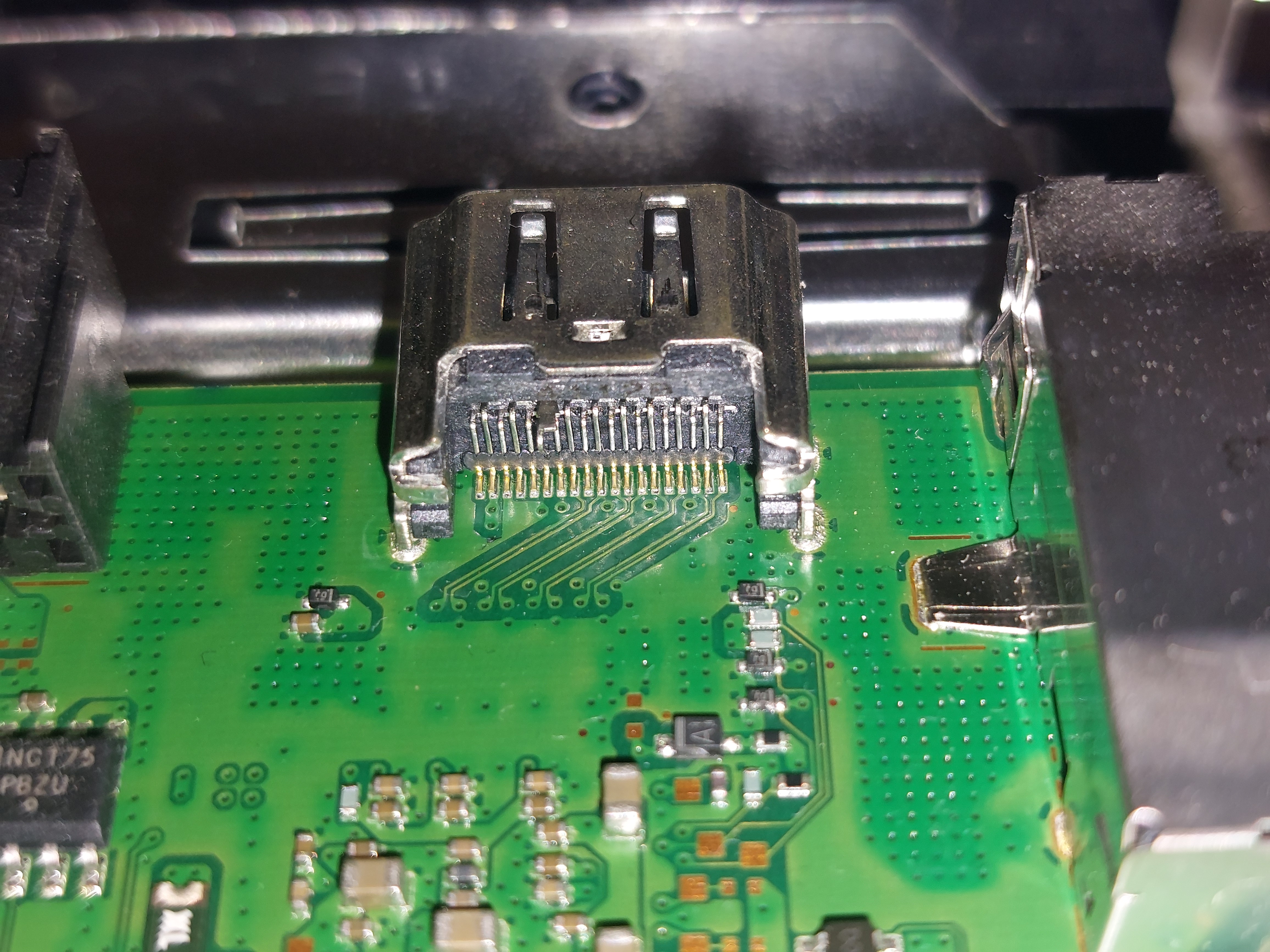

Zdjęcie gniazda przed wymianą:


Po wymianie głos jest prawidłowy, ale obraz mniej, ale bardzo delikatnie śnieży.

Sprawdziłem przejścia na filtrach i wszedzie jest po 0ohm.


Zacząłem sprawdzać krzyżowo i sprawa wygląda tak. Liczę od góry zdjęcia do dołu od 1 do 4.
1: O.L.
2. 7Mohm
3. O.L.
4. 36Kohm

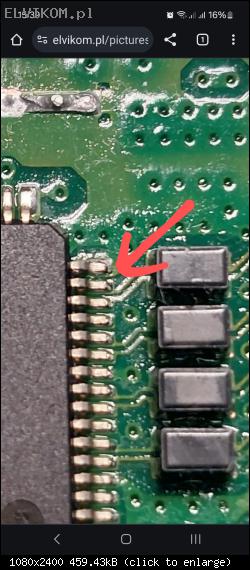

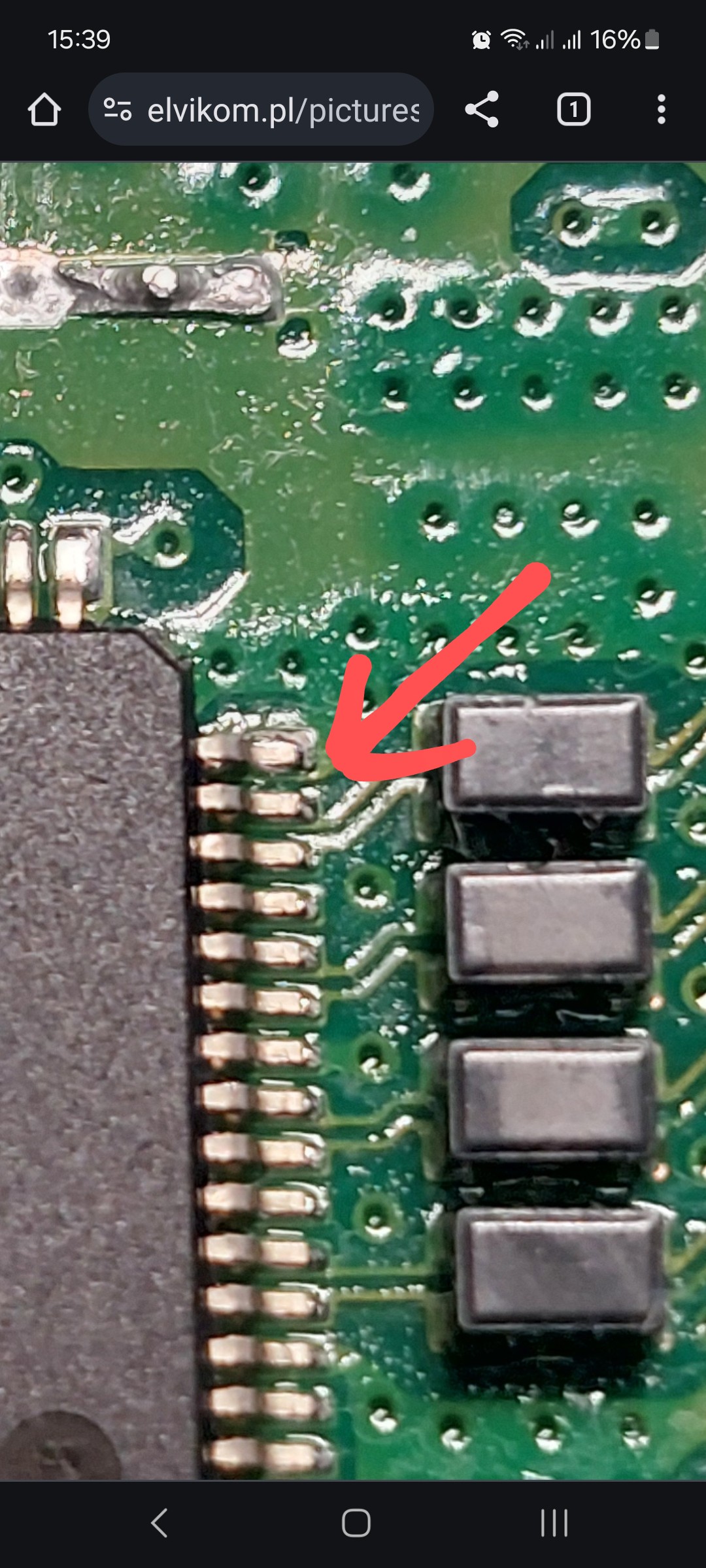

Patrząc na zdjęcie myślę, że linia audio dotykała najniższej nogi filtra nr 4.
Rezystancja krzyżowo będzie za niska i stąd śnieg?

Proszę o porady oraz identyfikację tych filtrów. Jaki układ z TME lub aliexpress mogę w tym miejscu wstawić?

P.S. czy zamiast filtra do testów mogę wstawić druty, aby sprawdzić, czy przestanie śnieżyć? Czy jest to bezpieczne? Nie chcę narazić się na konieczność zmiany retimera.

Dzięki

Hello!

Have you tested the machine with a different HDMI cable?

- Set your multimeter to the diode test mode and measure the voltage drops to ground on pins 1, 3, 4, 6, 7, 9, 10, 12, 13, 15, 16, 19 of HDMI port with the positive (red) probe connected to ground.

- Measure the resistances to ground on pins 2, 5, 8, 11, 14, 17, 18 of HDMI port.

HDMI port pinout:

It's best to use a HDMI test board:

ctro napisał(a):Rezystancja krzyżowo będzie za niska i stąd śnieg?

The low crossover resistance is very unlikely related to a damaged filter.

ctro napisał(a):Jaki układ z TME lub aliexpress mogę w tym miejscu wstawić?

For example AliExpress: 1005001652010950

ctro napisał(a):czy zamiast filtra do testów mogę wstawić druty, aby sprawdzić, czy przestanie śnieżyć? Czy jest to bezpieczne?

Yes, you can. It's safe.

Płytka testowa w końcu dotarła.
Okazało się, że gniazdo HDMI to podróbka. Czekam na oryginały.

Pomiary do poprawy. Właśnie edytuję... Czarna bagieta była na masie.
Na pinach:
1, 3, 6, 7, 9, 10, 12, 13, 14, 15, 16, 18 brak wskazu - O.L.
Pin 4 spadek 1.3V
Pin 19 spadek napięcia 2,64V

2 0R
5 0R
8 0R
11 0R
14 OL
17 0R
18 0,85MR

Dodatkowo:
4 0,65MR

Edit
Poprawione pomiary z czerwoną bagietą na masie:
Piny 1-12 0,51V
Pin 4 0,5V
13 0,58V
14 OL
15-16 0,58V
18-19 0,66V

ctro napisał(a):Patrząc na zdjęcie myślę, że linia audio dotykała najniższej nogi filtra nr 4.
Rezystancja krzyżowo będzie za niska i stąd śnieg?

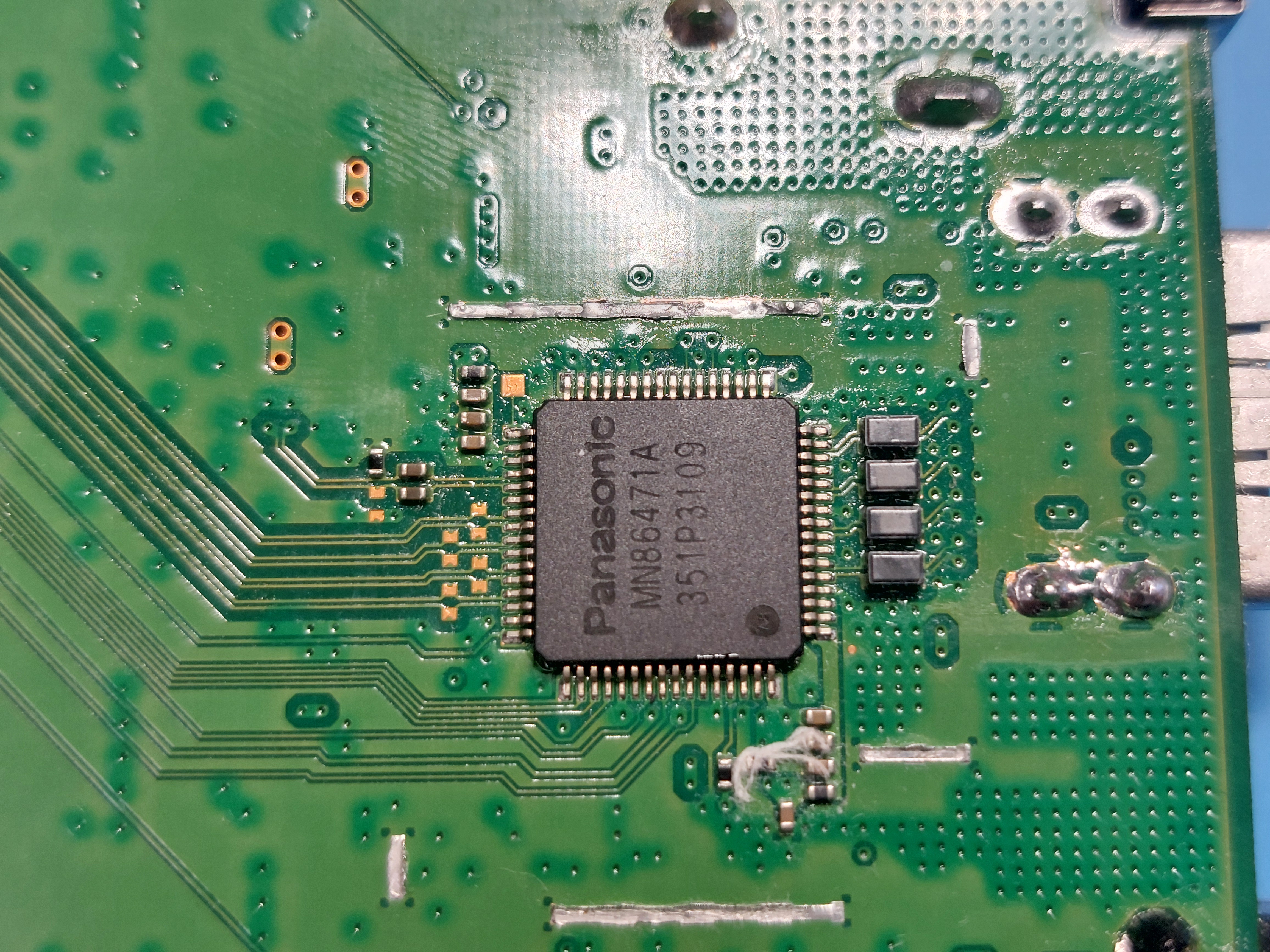

Remove the HDMI retimer chip from the board and check that crossover resistance again.
If the resistance will increase to a high value (MΩ range or OL), try to replace the HDMI retimer chip.

Czy znasz jakiś zamiennik dla mn86471a? Jest bardzo drogi w porównaniu do innych retimerów.

Rezystancja 36KR jest w tym miejscu prawidlowa. Na nowym retimerze jest tak samo.

Z pomiarów wyszło, że stary retimer był uszkodzony na 2 pinie od góry


Na nowym retimerze brak śniegu.
Dziękuję za wsparcie
