#1 ACER A515-45-R3GZ mb: ZAUR DAZAURMB8D1 - miga podświetlenie

przez pawel1978 • 27 marca 2024, 10:55

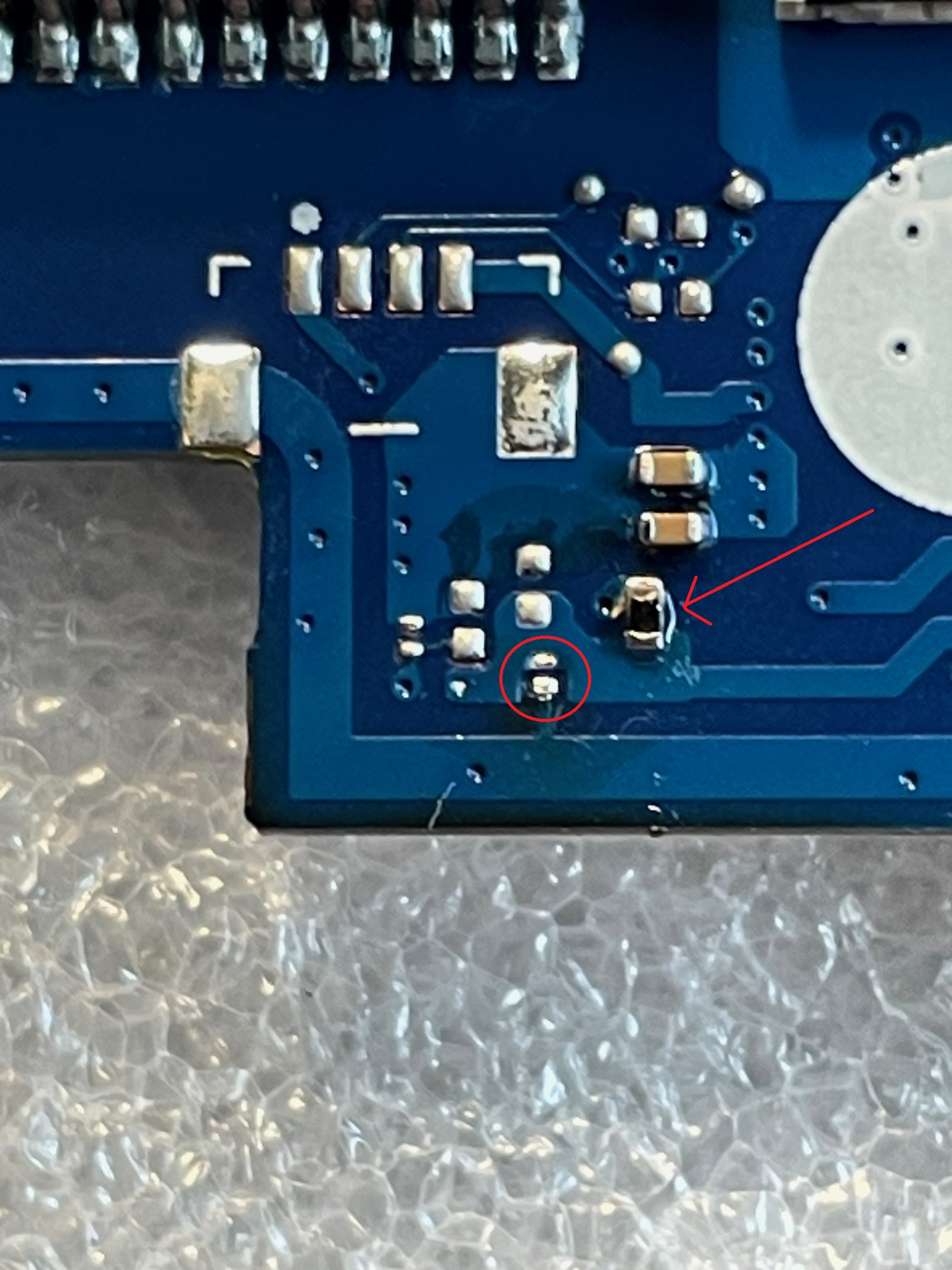

Witam szanowne grono . Na stole ACER A515-45-R3GZ mb: ZAUR DAZAURMB8D1. Laptop po mikro zalaniu - okolica zaznaczona kółkiem na pierwszym zdjęciu - dwa elementy. Po uruchomieniu miga podświetlenie matrycy. Próby przelutowania przyniosły pozytywny skutek ale na chwilę. Po krótkim czasie niestety matryca znów zaczyna migać. Pierwszy prawdopodobnie rezystor został wylutowany i oczyszczony - wlutowany ponownie. Drugi natomiast - kondensator lub cewka... (na zdjęciu po wylutowaniu zaznaczone kółkiem pola lutownicze) Niestety element tak mały, że raczej nie uda mi się go wyczyścić i wypadałoby go zastąpić innym. Pytanie co to może być za element i czy oba elementy mogą być odpowiedzialne za defekt ?

Obrazek
Obrazek

Re: ACER A515-45-R3GZ mb: ZAUR DAZAURMB8D1 - miga podświetlenie

przez Google Adsense [BOT] • 27 marca 2024, 10:55

#2 Re: ACER A515-45-R3GZ mb: ZAUR DAZAURMB8D1 - miga podświetlenie  [ROZWIĄZANY] 

przez matic • 27 marca 2024, 11:45
Hello!

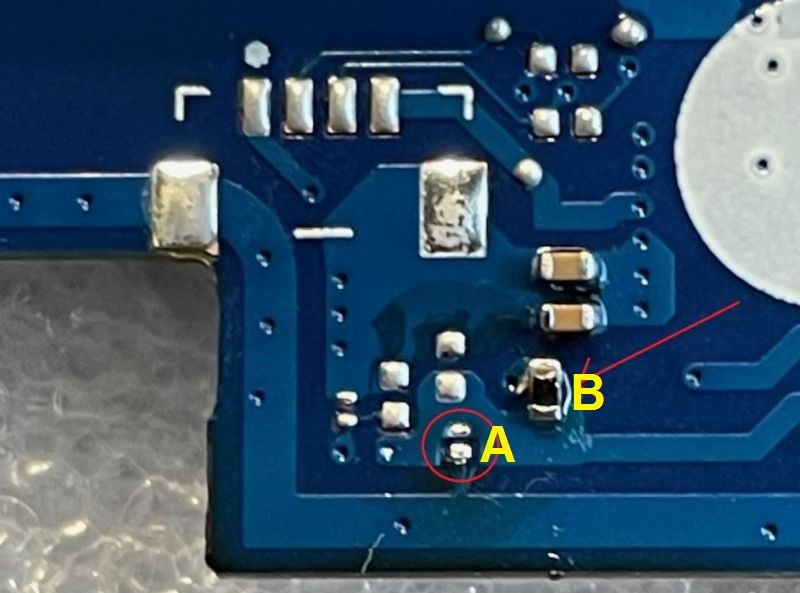

The components are as follows:
A= Capacitor 100nF/6.3V, package 0201
B= Resistor 2.2Ω/5%, package 0402
Obrazek

These two components may be responsible for backlight flickering. I suggest you to replace both.

#3 Re: ACER A515-45-R3GZ mb: ZAUR DAZAURMB8D1 - miga podświetlenie

przez pawel1978 • 27 marca 2024, 13:56
After replacing both elements, the screen works properly. Thank you Matic for your help :)
