ASUS X409JA R2.0, uszkodzony KBC, grzejący się SoC oraz PR8948.

Witam
Posiadam płytę płytę X409JA Rev. 2.0
Uszkodzony był układ KBC (zwiększony pobór prądu, widoczne nagrzewanie na termowizji, zaniżony opór na linii 3V niskoprądowej). Układ został zdjęty, oporność wróciła wydaje mi się do właściwej: 221 kOm.
W innych kluczowych miejscach oporności wyglądają następująco:
PL8901 (bateria) 4,5 MOm
PL8701 (5V) 3,96 kOm
PL8702 (3V) 14 kOm
PL8303 (1,8VSUS) 652 Om
PL8201 (1,8VCC) 243 Om
PL8101 (VCC Core) 66,5 Om
PL8102 (VCC Core) 66,7 Om
PL8601 (RAM) 230 Om

Po podłączeniu zasilacza serwisowego występują napięcia 3V i 5V, zarówno wysoko jak i nisko prądowe, oraz 1,8V, zarówno na PL8303 (która w zasadzie nic nie zasila, laptop nie ma dedykowanej grafiki) jak i PL8201. Generalnie nie wiem czemu te napięcia startują (mowa o 1,8V) od razu po podłączeniu zasilacza, ale być może w tej konstrukcji tak ma być (zasilanie pewnych sekcji SoC)?. Pobór spoczynkowy prądu bez KBC wynosi 0,0238A i nie wiem czy to jest ok - wydaje mi się to trochę za dużo, no ale SoC dostaje zasilanie z PL8201, co widać chociażby przez to, że nagrzewa się - jak na zdjęciu z termowizji (ale nie jakoś strasznie, kamera pokazuje 27 stopni), więc pewnie stąd ten pobór. Dodatkowo niepokoi mnie też chwilowe nagrzewanie się rezystora PR8948 (o ile dobrze interpretuję schemat, to z układu zabezpieczającego). Pytanie czy można w tej sytuacji ryzykować z montowaniem kolejnego układu KBC, czy jednak najpierw wyeliminować te objawy, które wydają się niepokojące (mam na myśli ten rezystor PR8948)? A może jednak układ SoC jest już uszkodzony, co raczej sprawi, iż na razie będę musiał dać sobie spokój z tą płytą. Prosiłbym też o informację czy ten chwilowy rozbłysk na PR8948 to naturalne zjawisko, czy jednak coś co sygnalizuje poważniejszą usterkę - jeśli to drugie, to prosiłbym o pomoc w dalszej diagnozie.

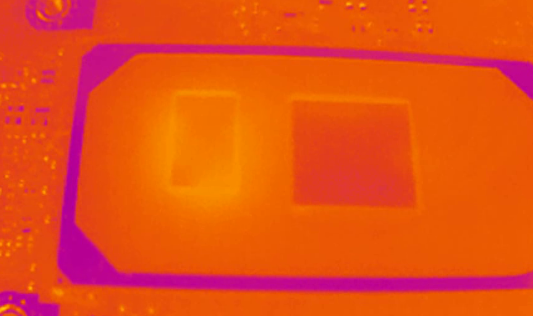

Nagrzewający się SoC:

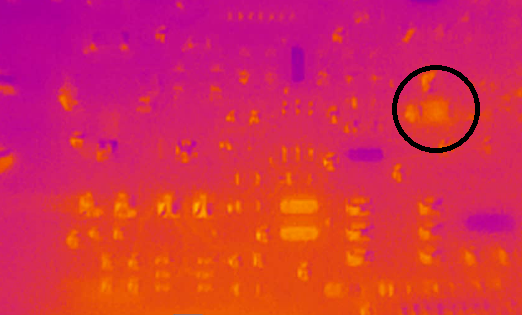

Nagrzewający się rezystor PR8948 - lepiej to widać na filmie, występuje wtedy taki sekundowy pik, zarówno przy podaniu zasilania, jak i mniejszy przy jego odłaczeniu:

Yaro1979 wrote:zarówno na PL8303 (która w zasadzie nic nie zasila, laptop nie ma dedykowanej grafiki)

Grafika (a właściwie to jej obwody magistrali PCIe) zasilana jest z cewki PL9302 (ta obok PL8303, bliżej procesora), której u Ciebie zapewne nie ma. PL8303 to jest natomiast napięcie +1.8VSUS, służące m.in. do zasilania obwodów magistrali ESPI (połączenie KBC z CPU) oraz magistrali HDA (HD Audio).

Uruchamianie płyty bez jej "mózgu" - czyli KBC - mija się z celem. Zamontuj nowy KBC i dopiero wtedy zastanawiaj się, czy i dlaczego rezystor albo rdzeń PCH się grzeje.

Tak zgadza się z tym co opisałeś, pomyliłem w opisie cewki, faktycznie chodziło o 9302 - za bardzo skupiłem się chyba na redagowaniu tekstu, niż na merytorycznym przekazie.
Generalnie jednak jak dla mnie pobór wydaje mi się za duży, no i ten nagrzewający się rezystor mnie niepokoi.
Zamontowałem nowy układ KBC i pobór wzrósł do 0,0456A. Wspomniany wcześniej rezystor nadal na moment rozbłyskuje i dodatkowo widzę, iż KBC też się nagrzewa (jeśli wierzyć kamerze to do około 27 stopni). zawartość KBC można odczytać SVODem a po wyczyszczeniu widać iż układ jest znów zaprogramowany. Nie reaguje na przycisk power, na pinie 25 złącza klawiatury napięcie 3,3V występuje. Układ KBC nowy, ale z dalekowschodniego portalu - może jest jednak wadliwy? Mam jeszcze jeden, ale może jest coś dalej, co może układ uszkadzać i wolałbym to najpierw namierzyć. Zaprogramowanie układu SPI nic nie zmienia w zachowaniu sprzętu.

Dodatkowe info:
Problem z grzejącym się KBC powodowany był przez sterownik przetwornicy RAMu (ta się jednak nie grzała - w każdym bądź razie nie widziałem tego na kamerze). Po zdemontowaniu sterownika i kluczy, KBC nie widać by się tak nagrzewał jak poprzednio (mam nadzieję, że się nie uszkodził), a i pobór prądu skoczył do 0,3A i SoC nagrzewa się bardziej (w tym właściwy CPU też) - wygląda to na próbę autostartu. Wiadoma sprawa, że w tym stanie sprzęt dalej nie ruszy, ale jak doprowadzę do porządku zasilanie RAMu to się odezwę. Mam nadzieję, iż wbudowany RAM będzie ok, oporności niby są w normie. A i ten rezystor nadal jednak jeszcze na moment rozbłyśnie, ale może tak ma być - przy starcie jakiś ten skok poboru prądu jest jednak.
