Asus Z170I PRO GAMING REV. 1.05 - brak VCORE

Dzień dobry,
Trafiła do mnie płytka włączająca się lecz nie wytwarzająca głównego napięcie zasilania procesora.
Po włączeniu od razu zaświeca się dioda sygnalizująca błąd cpu.
Układ sterujący sekcją zasilania to ASP1400B. Popatrzyłem na elementy znajdujący się blisko tego układu; wszystkie wyglądają na 'zdrowe'.
Na forum jest już boardview i repair guide niestety mimo tego dalej nie mogę sobie poradzić.
Płyta posiada zmodyfikowany bios, więc procesor o modelu xeon to nie błąd w tej płycie, z pentiumem czy i5 zachowuję się tak samo. (Przed modyfikacją i z 'normalnym' procesorem było to samo)

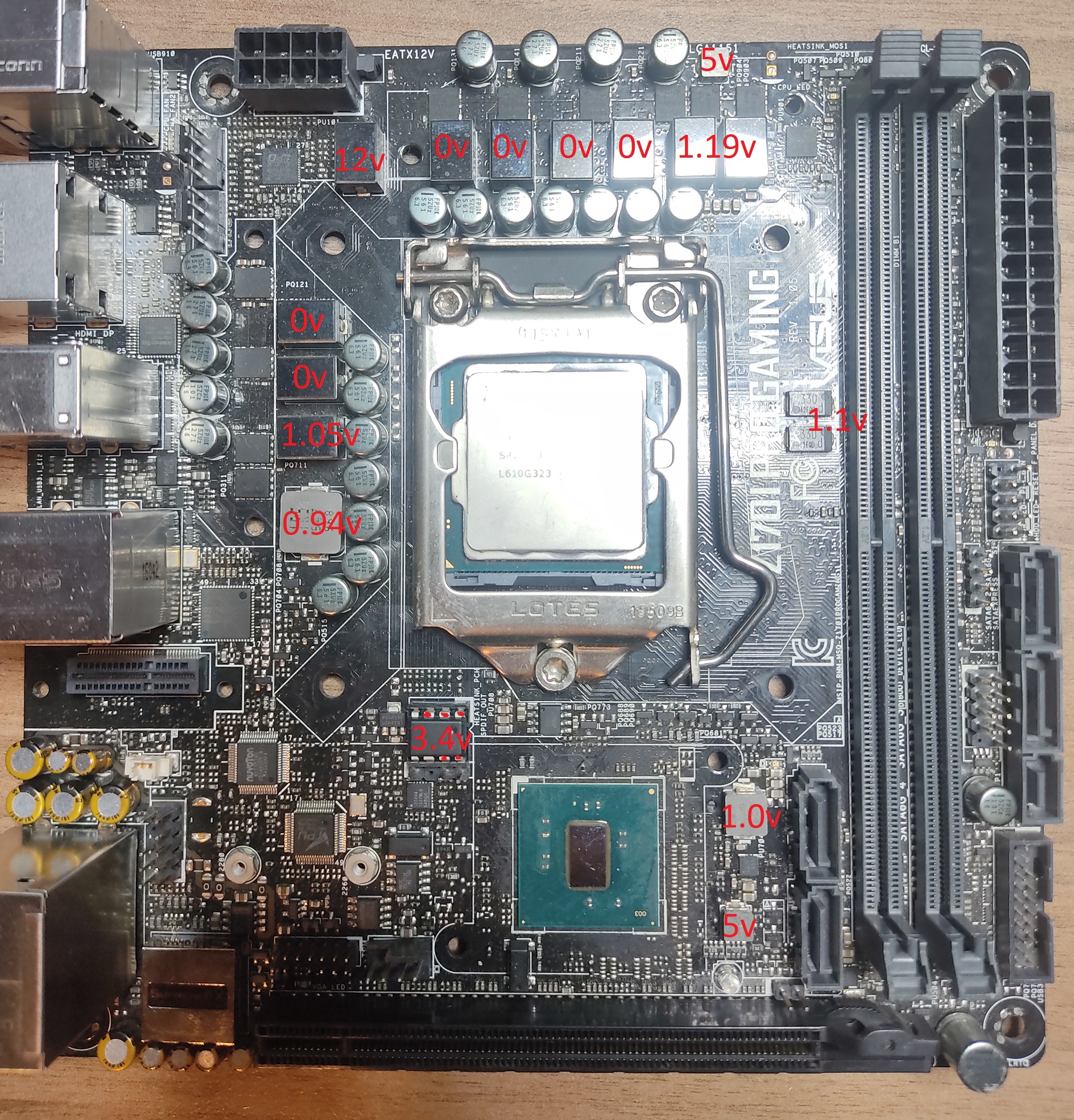

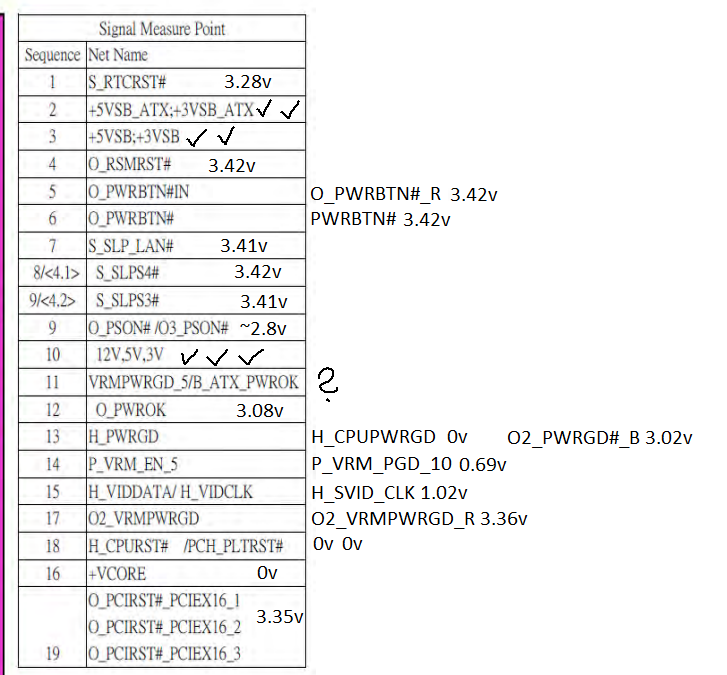

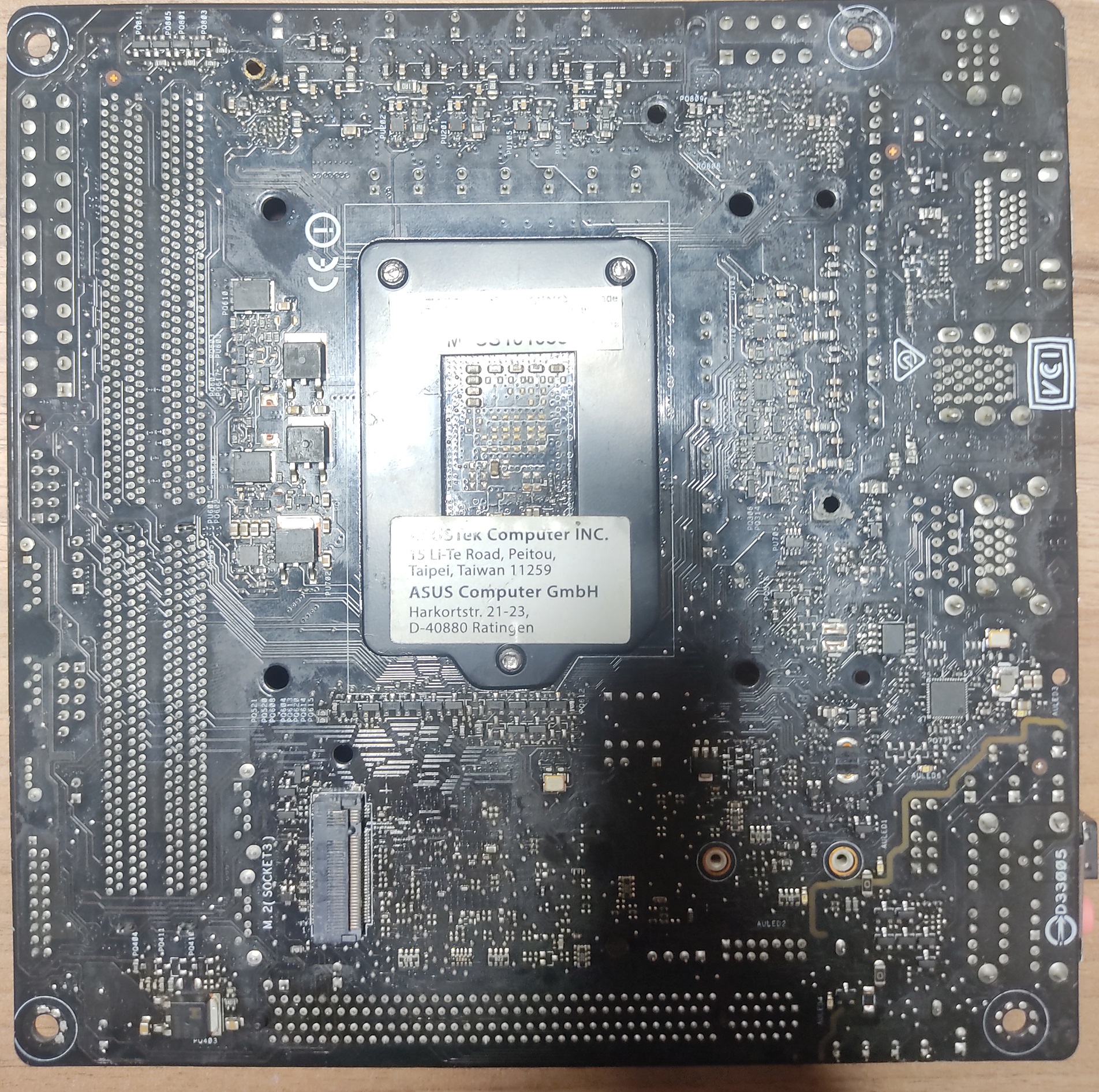

Wykonałem pomiary które widać na poniższych obrazkach.







Z góry dziękuję.

hej ocho8 , udało ci się rozwiązać problem?

Jestem dosyć zielony, ale chyba brak Vcore często wynika ze zwarcia na jednym z MOSFET. Jak rozumiem, sprawdziłeś, czy nie ma zwarcia we wtyczce CPU 12V i na cewkach prowadzących do procesora? Następne kroki to prawdopodobnie sprawdzenie pinów w gnieździe procesora i próba z innym procesorem...

Cześć, tak sprawdzałem oporność 12V oraz cewek od zasilania cpu, robiłem też próbę zwarciową vcore niestety żadna z tych prób nie wykazała zwarcia.
Piny wydają się w porządku, sprawdzałem też z celeronem albo i5 6500; płyta zachowują się tak samo

Z tego co piszesz wynika, że napięcie na wtyczce jest, ale nie jest jakby "akceptowane" przez procesor. Sądzę, że coś dzieje się we wcześniejszych etapach "power up". Spróbuj prześledzić wcześniejsze sygnały między pch, vrm i procesorem. Tutaj jest interesujący filmik na ten temat: https://www.youtube.com/watch?v=BZnoWbvDlmo

Proszę zmierzyć napięcie do masy na pinie 3 każdego z driverów PU102, PU103, PU104 i PU105 oraz na pinie 30 kontrolera PU101, gdy płyta jest włączona.

Zagalopowałem się i zmierzyłem trochę więcej niż tylko pin 3 na driverach

PU101 pin30 = 4.796V
PU102/PU103/PU104/PU105 pin3 = 4.8V

PU102;
1 P_VCORE_PWM1_10 = 1.997V
3 P_OD#1_10 = 4.797V
4 P_VCORE_VCC1_R_20 = 11.94V
5 P_VCORE_LG1_20 = 0V
6 P_VCORE_PHASE1_20 = 0V
7 P_VCORE_HG1_20 = 0V
8 P_VCORE_BST1_20 = 11.82V

PU103;
1 P_VCORE_PWM2_10 = 2.0V
3 P_OD#2_10 = 4.78V
4 P_VCORE_VCC2_R_20 = 11.94V
5 P_VCORE_LG2_20 = 0V
6 P_VCORE_PHASE2_20 = 0V
7 P_VCORE_HG2_20 = 0V
8 P_VCORE_BST2_20 = 11.79V

PU104;
1 P_VCORE_PWM3_10 = 2.0V
3 P_OD#3_10 = 4.78V
4 P_VCORE_VCC3_R_20 = 11.93V
5 P_VCORE_LG3_20 = 0V
6 P_VCORE_PHASE3_20 = 0V
7 P_VCORE_HG3_20 = 0V
8 P_VCORE_BST3_20 = 11.78V

PU105;
1 P_VCORE_PWM4_10 = 2.00V
3 P_OD#4_10 = 4.78V
4 P_VCORE_VCC4_R_20 = 11.93V
5 P_VCORE_LG4_20 = 0V
6 P_VCORE_PHASE4_20 = 0V
7 P_VCORE_HG4_20 = 0V
8 P_VCORE_BST4_20 = 11.78V
