Lenovo ThinkBook 15-IML 20RW DA0LVAMB8E0 - brak danych baterii, problem z SMBUS

Lenovo ThinkBook 15-IML 20RW
Płyta DA0LVAMB8E0

Laptop na ładowarce pracuje normalnie.
Po uruchomieniu na zasilaczu i odpięciu zasilacza z pdłączoną baterią
wyłącz się po kilku sekundach.
Przy próbie włączenia na baterii - 3 razy mrugnie pomarańczowy led
W BatMon brak jakichkolwiek danych baterii, chociaz baterię widzi.
W celu upewnienia się, że detekcja BatPres działa , wyciągnąłem odpowiedni
pin ze zlącza baterii, podłączyłem baterie i uruchomiłem laptopa - BatMon
przestał widziećb baterie. Podobne testy po Liniksem dały identyczne
wyniki.

Napięcia na złącz baterii z wpiętą baterią:
SMBUS CLK - ok. 0,4V
SMBUS DATA - 3.3V
BATPRES - 0,15V
BAT+ - 11,4V

Bez bateri: SMBUS bez zmian, BATPRES 3V

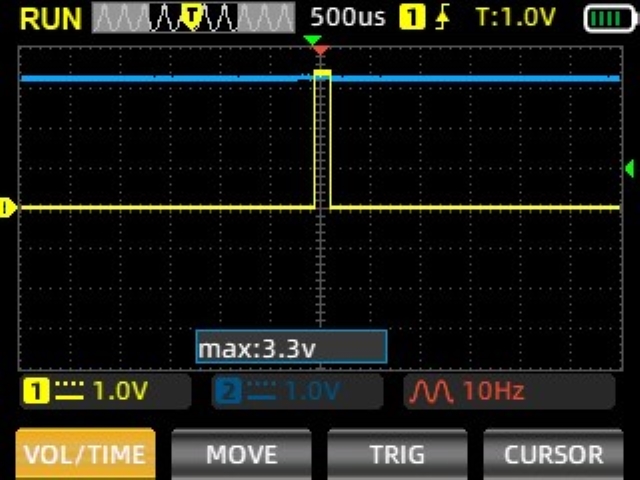

Pomiar oscyloskopem:
SMBUSCLK - żółty
SMBUSDATA - niebieski - jedynie w momencie uruchomienia jest krótki stan 0V


Podmieniałem : baterię, charger, rezystory pullup SMBUS i KBC - bez efektu.

kzibi hat geschrieben:Podmieniałem : baterię, charger, rezystory pullup SMBUS i KBC

Które dokładnie rezystory podmieniłeś (Rxxxx)? Czy po wymianie KBC programowałeś go? Zmierz rezystancje do masy na pinach 5 i 6 złącza baterii (SMBus) bez podłączonego zasilania.

Nie mam schematu.
Podmienilem oba pullup SMBUS przy KBC o wartości 4,7k.
KBC programowałem wsadami z internetu i ze
strony Lenovo.
Rezystancje do masy około 30kOhm. Podczas pomiaru wartości ustalają się dość długo.

Perform the following measurements with the battery and power supply disconnected from the board.

- Measure the resistance between pin 5 of battery connector and pin 12 of charger chip PU1500.
- Measure the resistance between pin 6 of battery connector and pin 13 of charger chip PU1500.
- Set your multimeter to the diode test mode and measure the voltage drops to ground on pins 5, 6 of battery connector with both polarities of test leads.

1. Resistance bat.p5-pu1500p.12 - 330Ohm
2. Resistance bat.p6-pu1500p.13 - 330Ohm
3. Test diode p.5+ to gnd - 2.761
4. Test diode p.5- to gnd - 0.927
5. Test diode p.6+ to gnd - 2.763
6. Test diode p.6- to gnd - 1.006

Any advice ?

Upewniłem się, ze to wina KBC. Wymieniłem już 2 (z Ali - więc nie są pewne) . Objawy są zawsze te same - tak jak w tym wątku.
Podłaczyłem EV2400 ( interfejs do bqStudio), aby sprawdzić, czy będzie widział baterię. I tak:
1. podłaczonie po za płytą główną - jest ok
2. wlutowanie do pinów bat. na płycie głównej, podpięcie baterii - i jest źle , baterii nie widać
3. przecinam ściężkę SCLK do KBC - transmisja wraca
Zrobiłem też podobne testy porównawcze na innej płycie z działającym ładowanie i z kbc it5570 - i zawsze jesy ok. Obecność kbc na linii SMBUS nie zakłóca transmisji.
Zatem wnioskiję , że:
- wsad mam zły
- wsad się nie wgrywa do końca
- uszkodzony kbc ( ale 3 sztuki - wydaje się mało prawdopodobne)
- ponieważ płyta była zalana i grzebana, więc zastanawiam się , czy tam ma być kbc it5571vg-128, czy ktoś szczelił babola
Grzabane było przy charger BQ25710 i przetwornicy 3.3V .
Czy moglibyscie potwirdzić te elementy - kbc i charger ?
No i co myślicie robić dalej?

Jeszcze jedna sprawa - jeśli tam jest SIO IT5571vg-128, to czym sie różnia BXO od CXO ?

Płyta w pełni uruchomiona - problem z SMBUS rozwiazany. Moje przypuszczenia się potwierdziły - 'winny' był KBC.
Ciekawostka - wyjety z innej płyty (HP) sam się zaprogramował
