#1 PowerColor Rx6600 potrzebna pomoc w identyfikacji U501

przez Grucha98 • 11 lutego 2025, 20:34

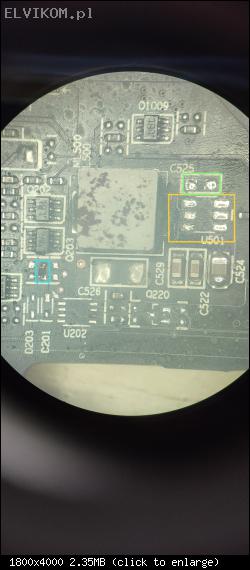

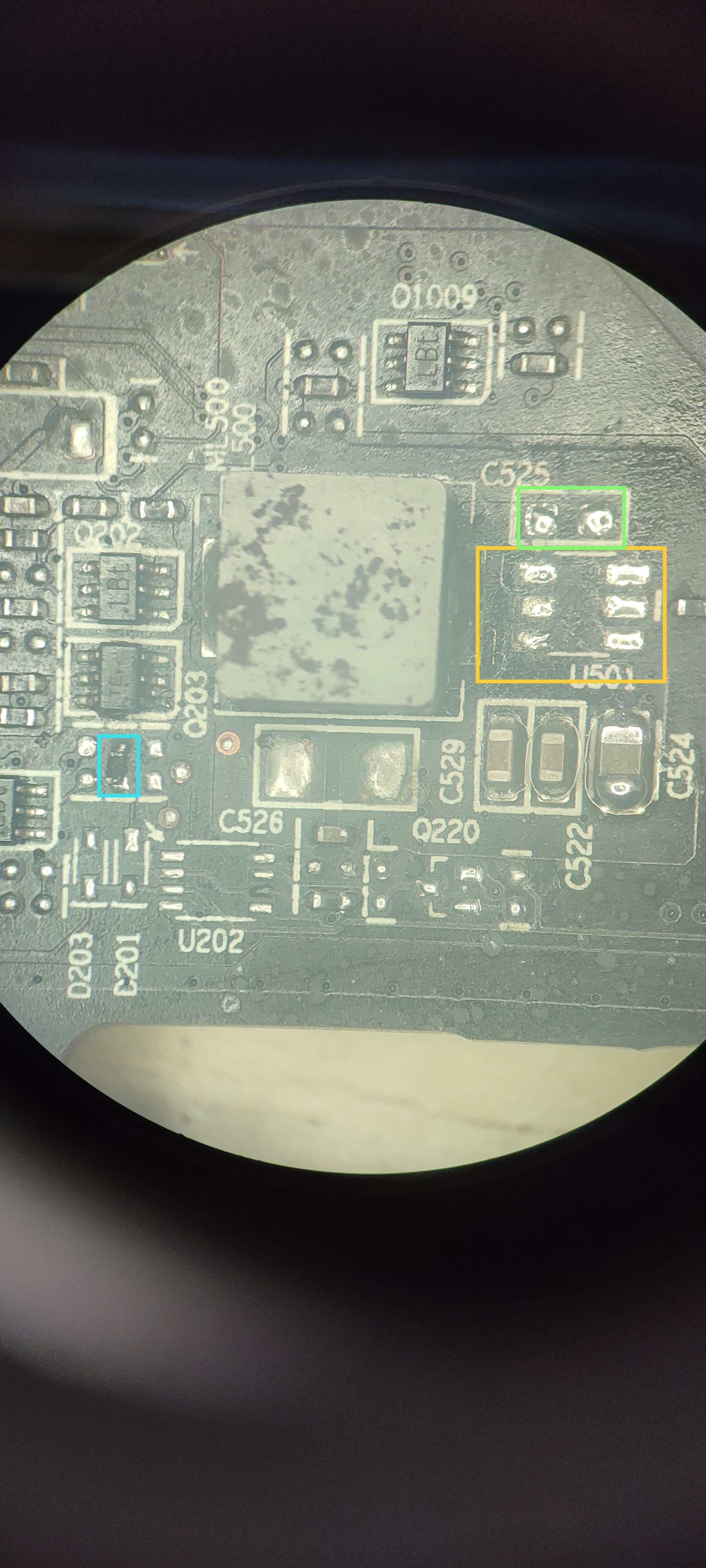

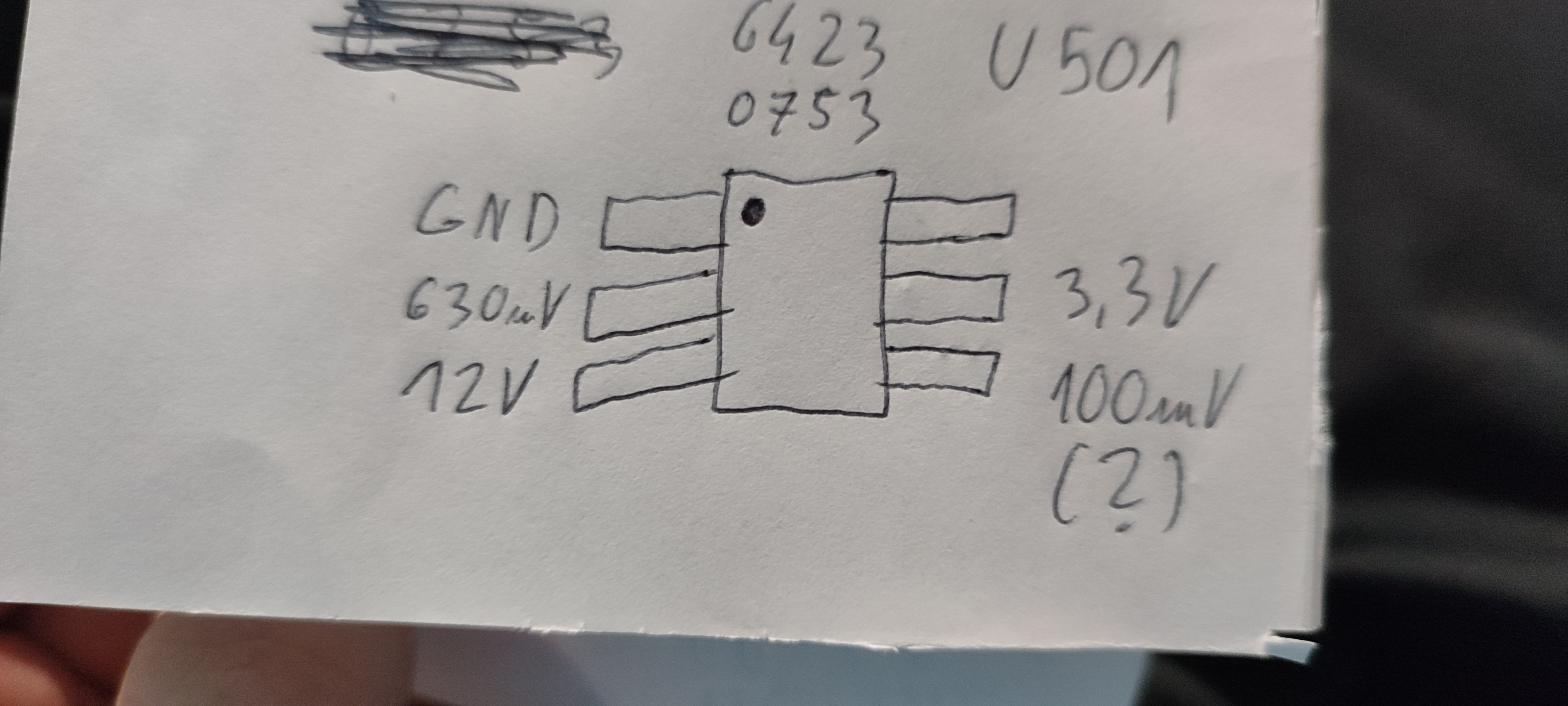

Witam potrzebuje pomocy w identyfikacji układu U501 w karcie rx6600 od powercolor. Na zdjęciach jest to co wiem na jego temat. Karta jest po zalaniu dostał ten układ, kilka rezystorów i kondensatorów. Boardview i wszelkie schematy mile widziane.

Obrazek
Obrazek
Obrazek

Re: PowerColor Rx6600 potrzebna pomoc w identyfikacji U501

przez Google Adsense [BOT] • 11 lutego 2025, 20:34

#2 Re: PowerColor Rx6600 potrzebna pomoc w identyfikacji U501  [ROZWIĄZANY] 

przez matic • 12 lutego 2025, 08:58
Hello!

U501= AOZ6683CI
C525= Capacitor 100nF/16V, ceramic type X7R, package 0603
Resistor marked in blue= 20kΩ/1%, package 0402

Datasheet of AOZ chip attached.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: PowerColor Rx6600 potrzebna pomoc w identyfikacji U501

przez Grucha98 • 12 lutego 2025, 13:23

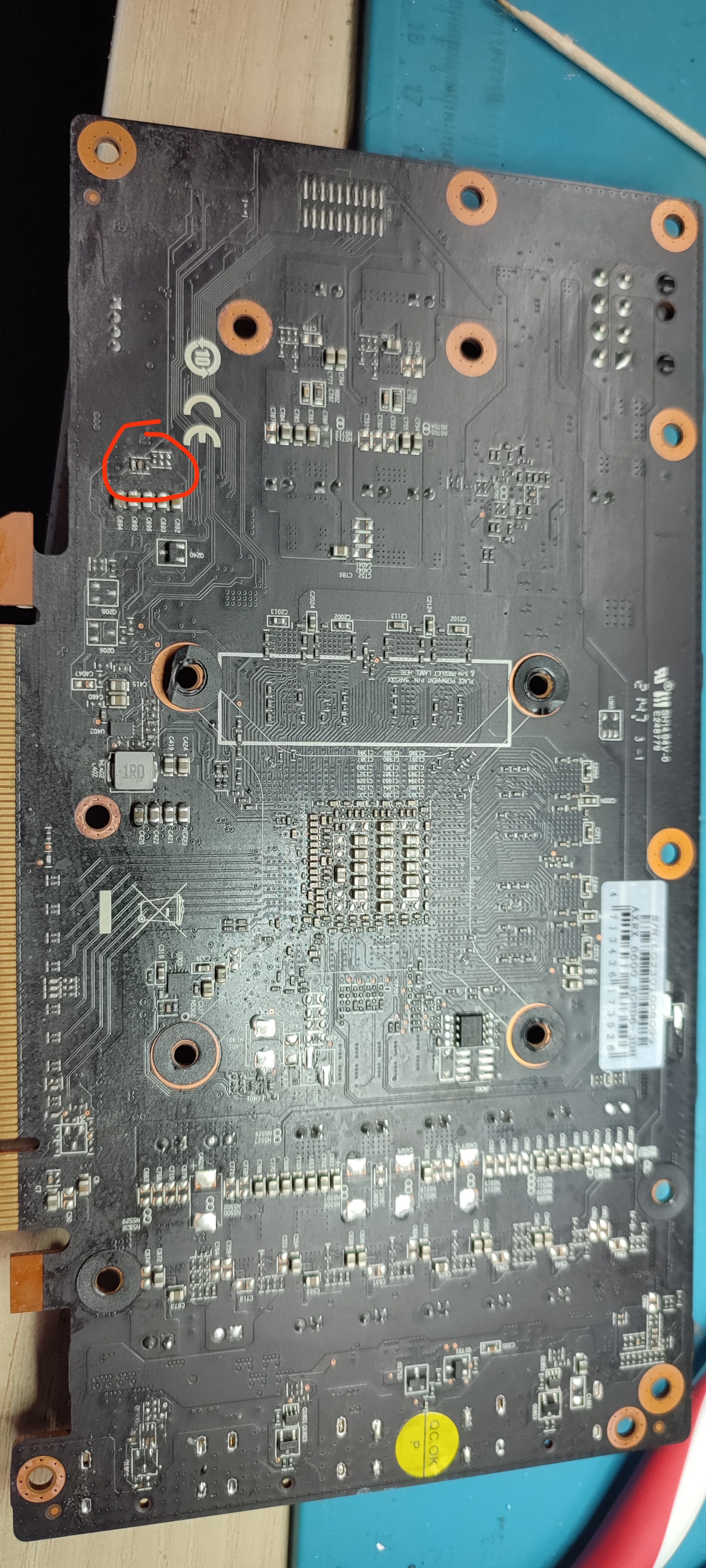

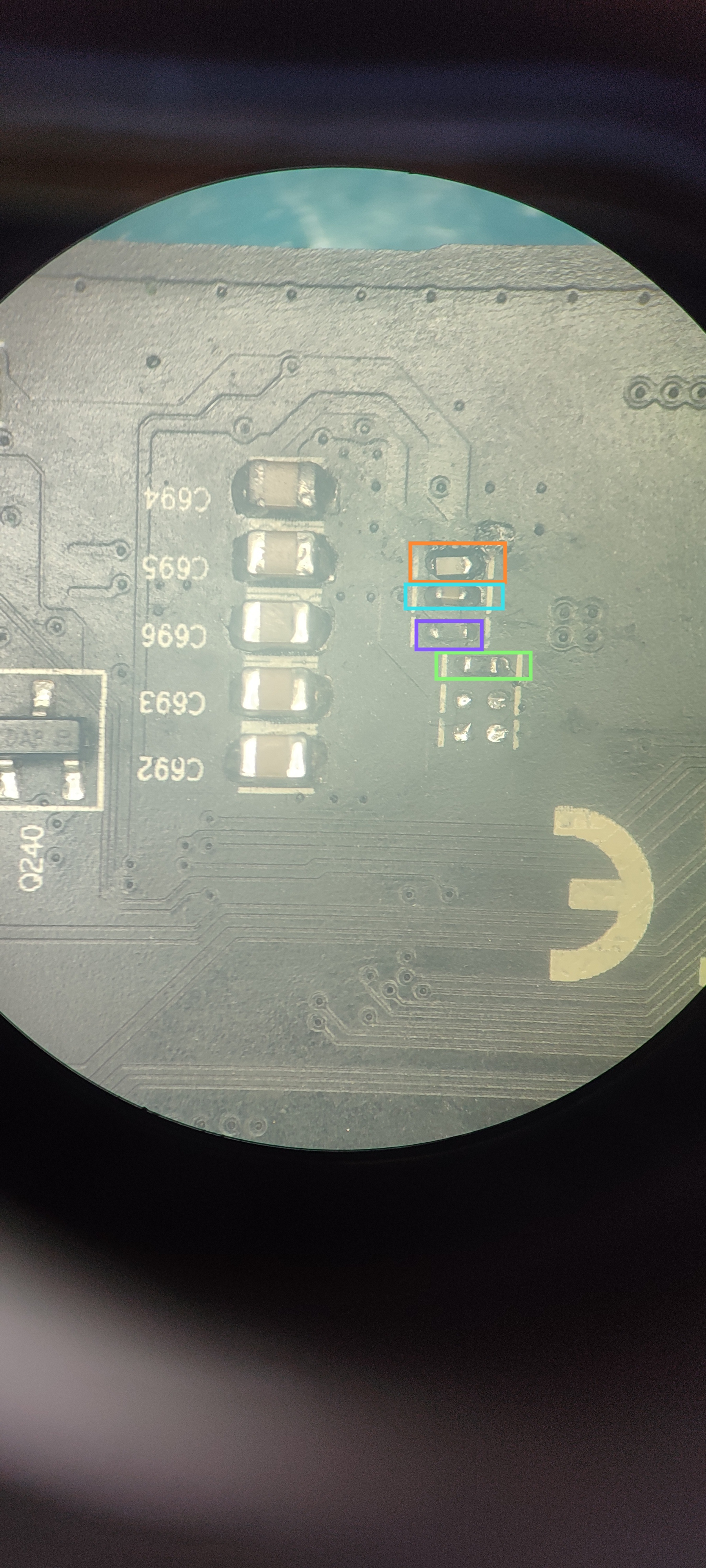

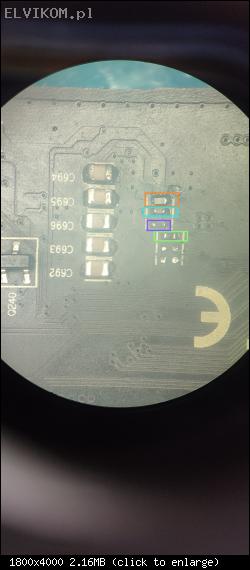

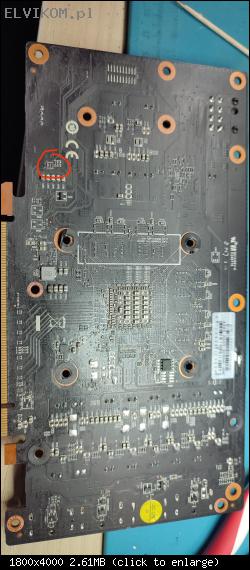

Thanks for help! Could you tell me these ones too?
Obrazek
Obrazek
