#1 Fujitsu Siemens Lifebook E8310 - nie staruje

przez RCSKaCe • 25 listopada 2011, 14:49
Witam wszystkich, trafił mi się taki o to laptop jak w temacie całkowicie martwy (klient używał zasilacza uniwersalnego i w pewnym momencie cytat "poszedł dymek i umarł". Na pokładzie jest płyta J11EAGLE MB A03.
Co zrobiłem do tej pory:
- wymieniłem Q10 FDS6900AS (posiadał wypaloną dziurę) na FDS6900S (według datasheet powinien być kompatybilny)
- wymieniłem U5 MAX8724E (grzał się)
- wymieniłem U53 P551020 (grzał się)

Aktualnie laptop ładuje już baterie, lecz nie reaguje na przycisk power.
Martwią mnie napięcia na Q10 prawdopodobnie tam leży problem:
- D1 i D2 19V
- G2 i S2 0V
- G1 1,40V
- S1D2 1,28V

W efekcie nie mam 30V na G2 co może być tego przyczyną? Q10 podmieniałem 2 razy. Dzięki wszystkim z góry za zainteresowanie.

Re: Fujitsu Siemens Lifebook E8310 - nie staruje

przez Google Adsense [BOT] • 25 listopada 2011, 14:49

#2 Re: Fujitsu Siemens Lifebook E8310 - nie staruje

przez figofag • 25 listopada 2011, 21:20

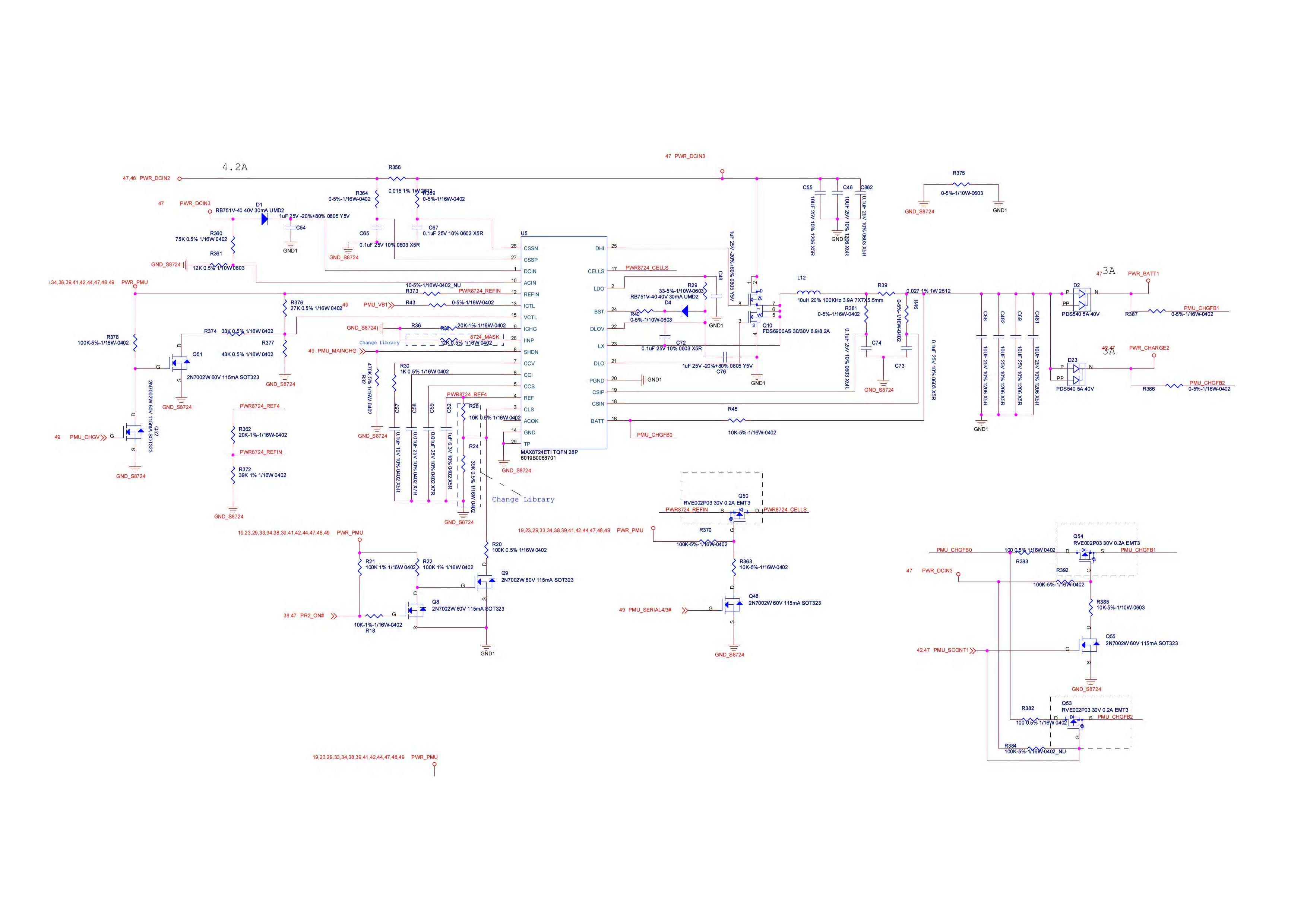

Kawałek schematu.
Obrazek
