#1 Prośba o identyfikację elementu w stacji Reeco RA-250e

by oswald1920 • 22 February 2015, 19:52
Witam.
Nie mam pewności czy wybrałem odpowiedni dział - jeżeli nie to proszę o przeniesienie tematu.

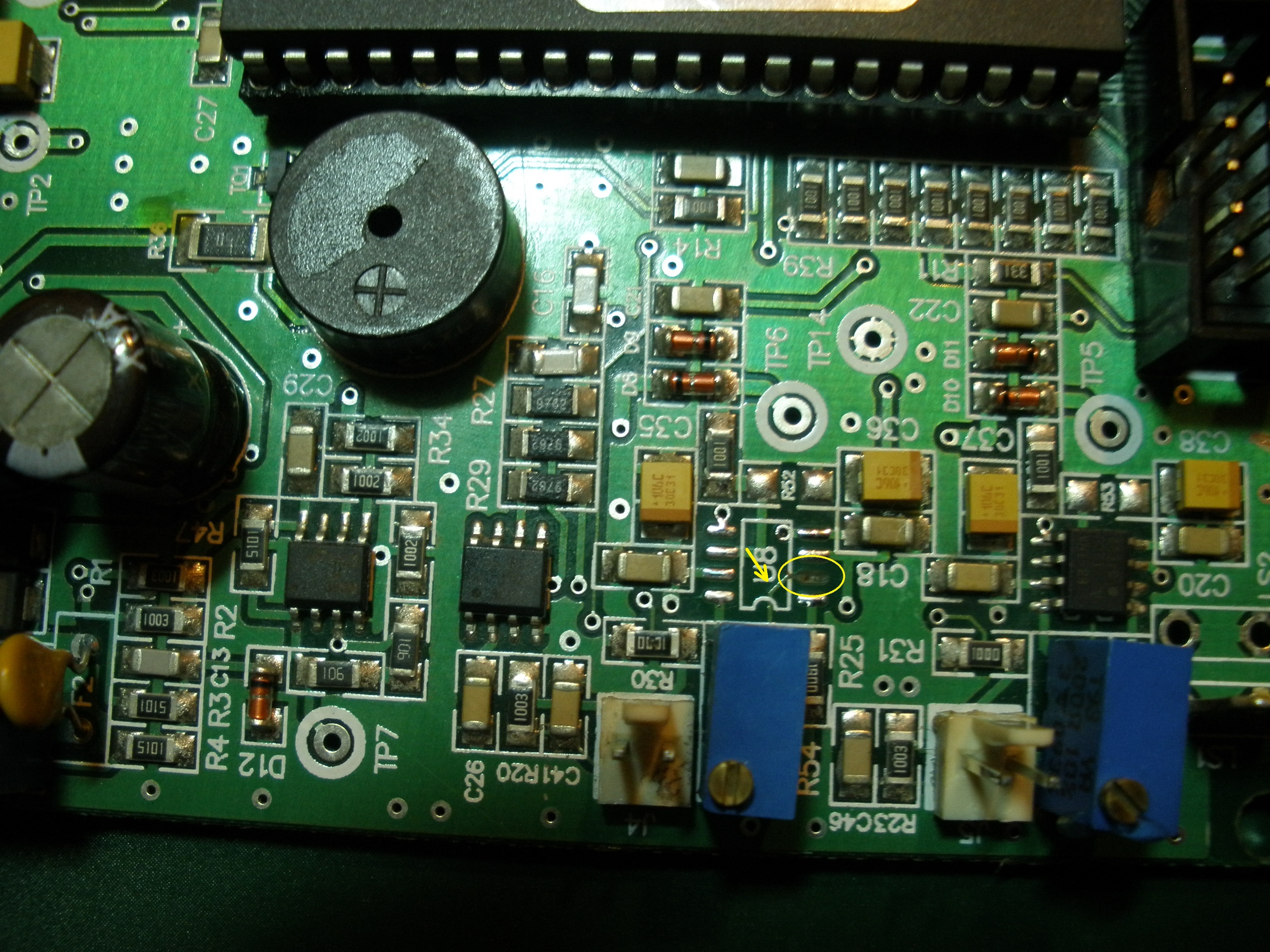

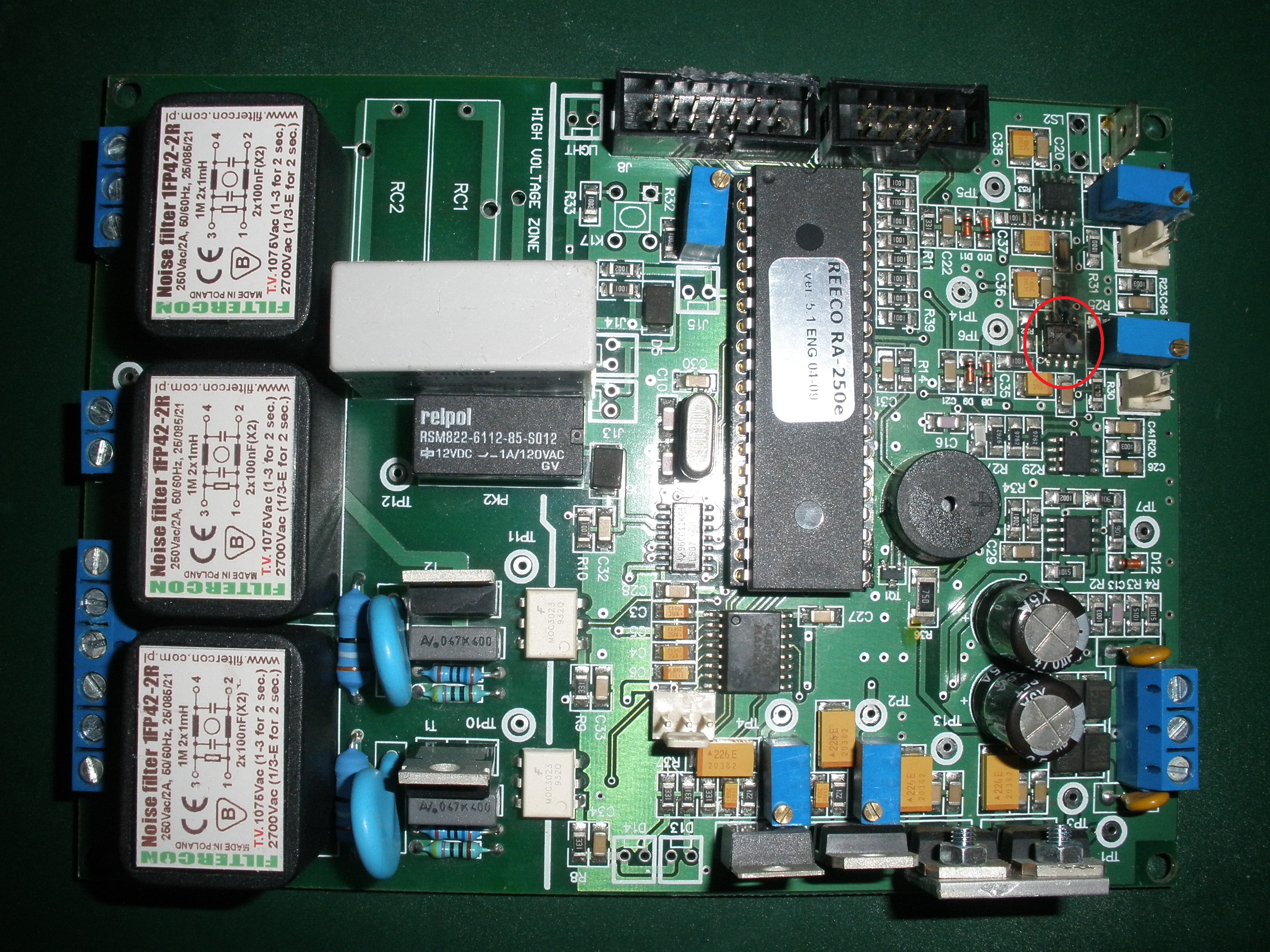

Mam problem ze stacją jak w temacie: RA-250e. Podczas pracy przestała grzać, kompresor działa. Po rozebraniu zlokalizowałem spalony element - załączam zdjęcia. Wiem, że kilka osób na tym forum używa takiej stacji - mam do nich prośbę. Jeżeli wasze stacje nie są już na gwarancji to prosiłbym o identyfikację elementu. Mam jeszcze jedno pytanie - po wylutowaniu uszkodzonego elementu okazało się, że odpadł pad - nie ma do czego przylutować jednej nóżki. Chciałbym zapytać jak to zrobić najlepiej?

Re: Prośba o identyfikację elementu w stacji Reeco RA-250e

by Google Adsense [BOT] • 22 February 2015, 19:52

#2 Re: Prośba o identyfikację elementu w stacji Reeco RA-250e

by patol • 22 February 2015, 20:26
Jak zregenerować pad masz już na forum. Jest wiele sposobów, wycięcie pada z płyty dawcy, cienki drucik lub nawet obejście przewodem.
Co do elementu, spójrz obok masz identyczny układzik - poniżej napisu R52. Zwróć uwagę też na rezystor R30 - ma wypaloną dziurkę.

#3 Re: Prośba o identyfikację elementu w stacji Reeco RA-250e

by oswald1920 • 23 February 2015, 13:14
Dziękuję za zainteresowanie tematem.
Identyczny układ to chyba ten obok napisu R53 (wkradła się literówka) prawda? Tak podejrzewałem ale wolałem zasięgnąć opinii kogoś bardziej zorientowanego. Jest to wzmacniacz INA 128U. Niestety nie znalazłem nic takiego u siebie, orientujesz się czy można użyć jakiegoś zamiennika? Dziękuję również za zwrócenie uwagi na spalony rezystor.

#4 Re: Prośba o identyfikację elementu w stacji Reeco RA-250e

by patol • 23 February 2015, 14:50
Tak, faktycznie miałem na myśli R53. Co do zamiennika, nie wiem czy jest sens szukać. Ten układ dostaniesz np. w electropark:
http://electropark.pl/wzmacniacze-operacyjne/4954-ina128-wzmiacniacz-operacyjny-dip8.html
