#1 PS4 FAT (SAB-001) missing COMPONENT

przez hghamkhar • 28 lutego 2022, 17:18
hi i have ps4 fat with SAB-001 (1-893-625-001) board number.

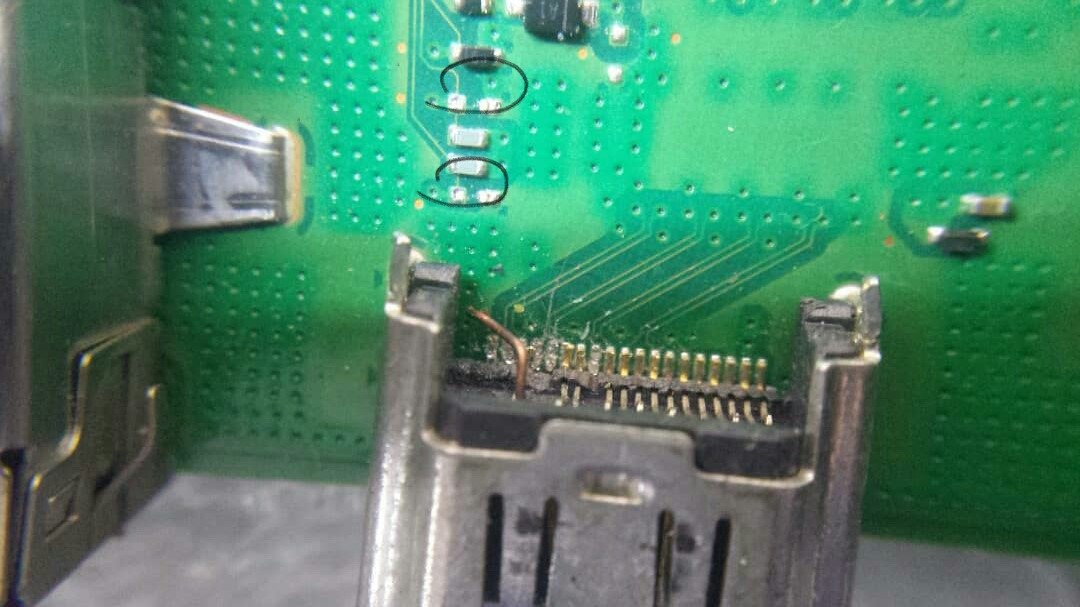

Marked parts are missing on the board.
Can anyone tell me the amount of these components ?
tanks
Obrazek

Re: PS4 FAT (SAB-001) missing COMPONENT

przez Google Adsense [BOT] • 28 lutego 2022, 17:18

#2 Re: PS4 FAT (SAB-001) missing COMPONENT  [ROZWIĄZANY] 

przez Vogelek23 • 28 lutego 2022, 21:04
Both these are Zener diodes VDZT2R5.6B (5.6V, 100mW, SOD-723 case). They protect DDC bus (pins 15 and 16 of HDMI port) against an electrostatic discharge.

#3 Re: PS4 FAT (SAB-001) missing COMPONENT

przez hghamkhar • 1 marca 2022, 14:50
thank you for help me.
