Re: PS4 SAC-001 , brak sygnału .
przez Google Adsense [BOT] • 12 grudnia 2019, 23:13

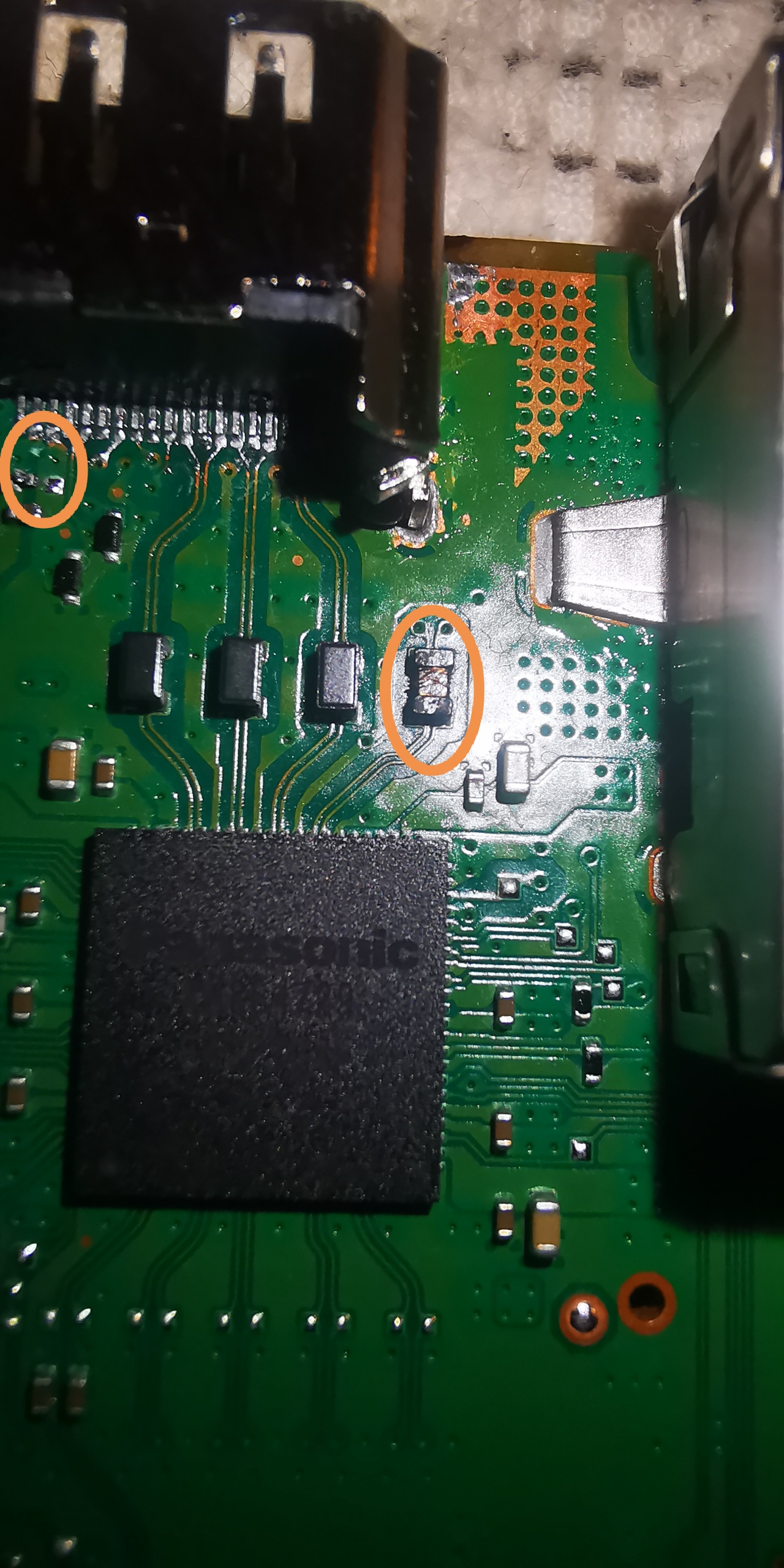

Temat z lekka stary ale brakujący element blisko portu HDMI to dioda o oznaczeniu DJ, jeśli dobrze to rozszyfrowałem jest on w obudowie SOD-123
strzelałem że jakaś zenerka w obrębie 5v, ale idąc dalej tropem Marking Code wynika że jest to BZT52-B6V8 (zenerka 6.8V) lub BZT52H-B4V3, domniemam i obstawiam jednak na 6/8V, a jest ona wpięta między masę a pin 18 HDMI +5V Power
Jęśli mowa o cewce musisz przedzwonić multimetrem na brzęczek czy mają przejście cewki bo zdażało się że były przerwy na nich, ewentualne zwarcia między sygnałami
strzelałem że jakaś zenerka w obrębie 5v, ale idąc dalej tropem Marking Code wynika że jest to BZT52-B6V8 (zenerka 6.8V) lub BZT52H-B4V3, domniemam i obstawiam jednak na 6/8V, a jest ona wpięta między masę a pin 18 HDMI +5V Power
Jęśli mowa o cewce musisz przedzwonić multimetrem na brzęczek czy mają przejście cewki bo zdażało się że były przerwy na nich, ewentualne zwarcia między sygnałami
Re: PS4 SAC-001 , brak sygnału .
przez Google Adsense [BOT] • 24 marca 2020, 21:51
