#1 Pytanie w temacie programator TL866II Plus

przez Spider12 • 4 listopada 2019, 18:28

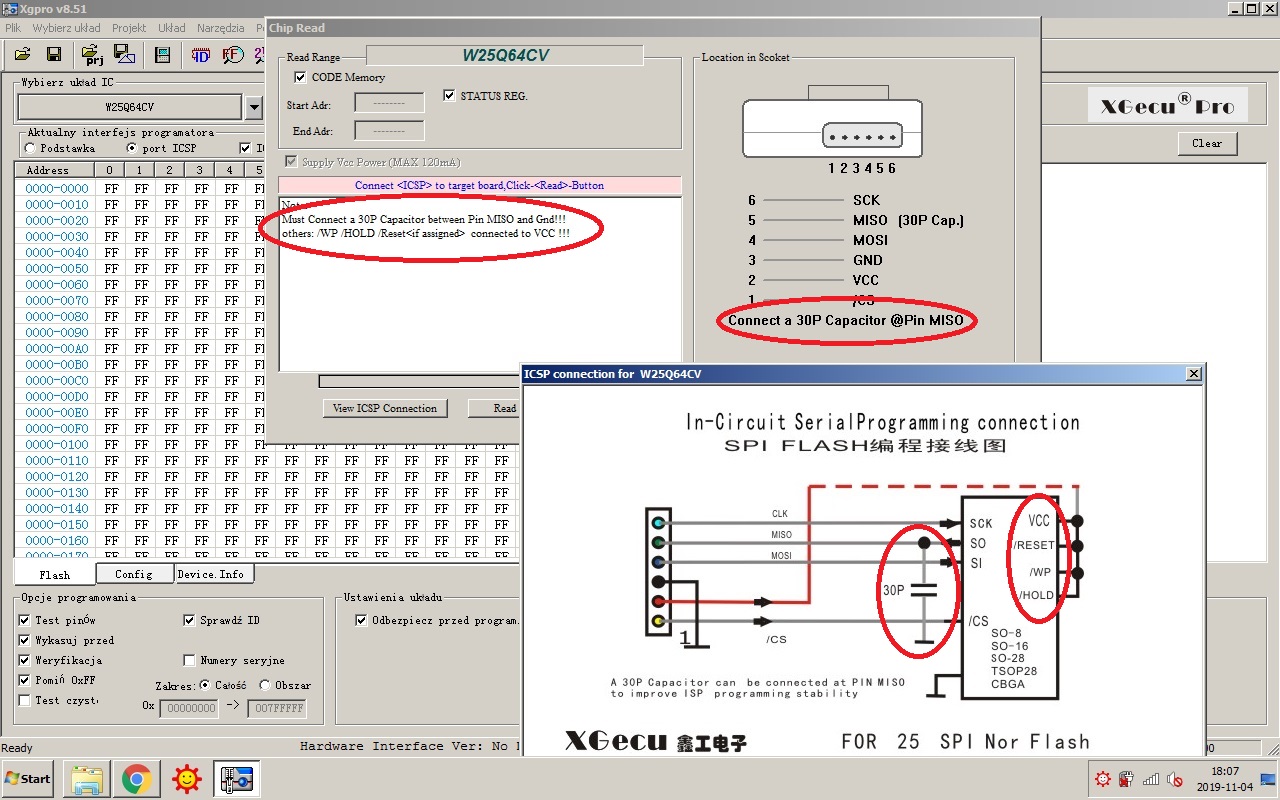

Jak używać tego klip-sika dołączonego do tego programatora trzeba jakiś kondensator 30pF dołączyć do lini MISO-SO? coś zmostkować , żeby to działało? jak wy tego w tym programatorze używacie? jak to u was wygląda?

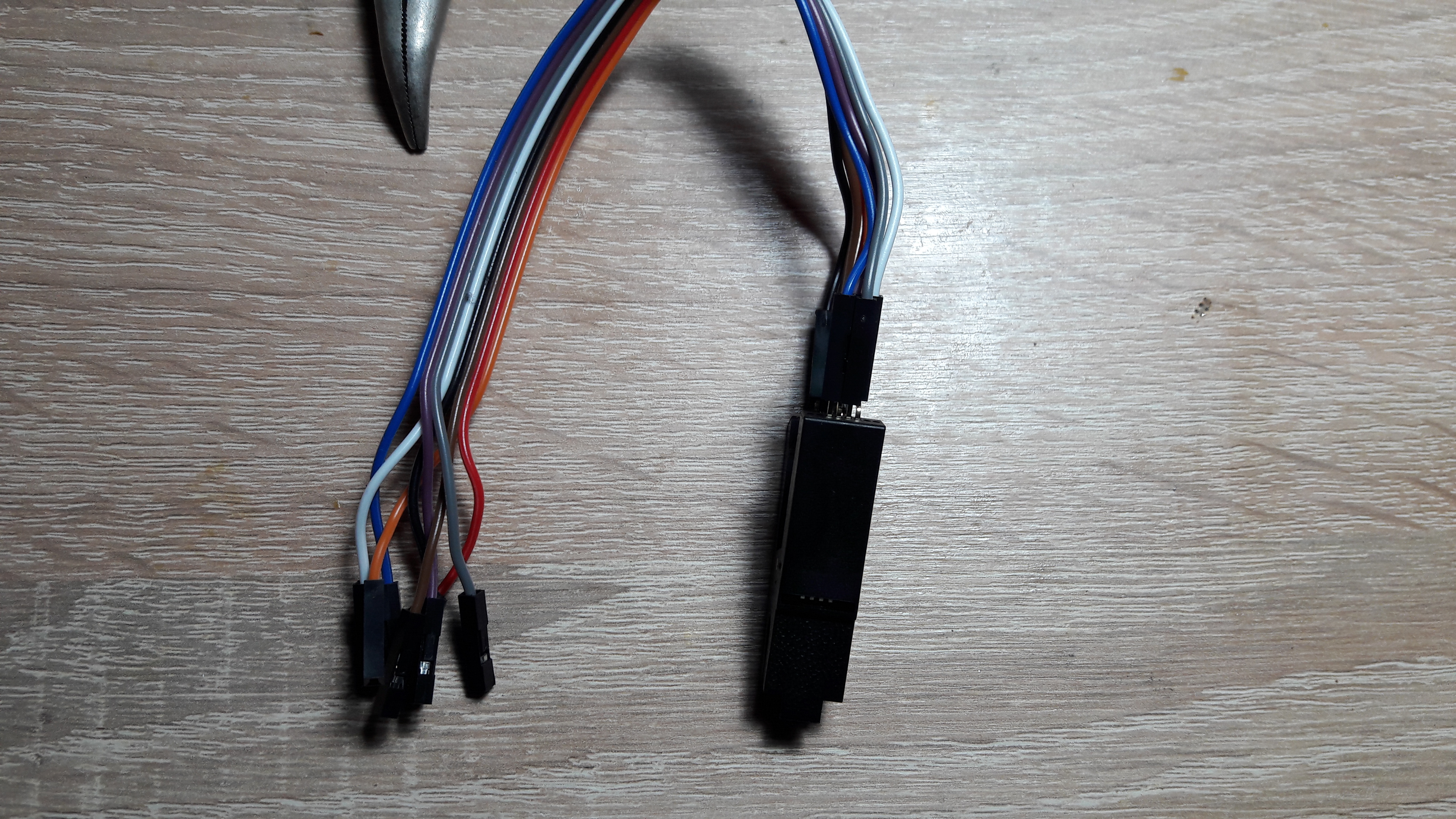

Na moim klipsie wszystko idzie w prostej lini od punktu A-B klips nie jest przerobiony taki dostałem od producenta .

Obrazek

Obrazek

Obrazek

Re: Pytanie w temacie programator TL866II Plus

przez Google Adsense [BOT] • 4 listopada 2019, 18:28

#2 Re: Pytanie w temacie programator TL866II Plus

przez Vogelek23 • 9 sierpnia 2020, 12:46
Programowanie klipsem nie jest ani dobrą, ani pewną metodą, ponieważ jest silnie uwarunkowane tym, co jest dołączone do linii zasilania kości BIOS. Jeśli na tej samej linii "wisi" KBC albo mostek, to programowanie klipsem jest często wręcz niemożliwe, ponieważ przy równoczesnym zasileniu KBC czy PCH, układy te najczęściej od razu przejmują kontrolę nad pamięcią BIOS. Najbezpieczniejszą i najpewniejszą metodą pozostaje więc wciąż wylutowywanie kości BIOS z płyty i programowanie jej bezpośrednio w programatorze.

Wspomniany kondensator 30pF na linii MISO służy do odfiltrowania linii danych w przypadku programowania pamięci przez złącze ISP - przy czym chodzi o to, że długie kable od tego złącza do programowanego układu zbierają zakłócenia, które tenże kondensator odfiltrowuje. Jednakże spora część konstrukcji płyt komputerowych utrudnia, lub wręcz uniemożliwia, programowanie kości BIOS w układzie i ten kondensator niczego tutaj nie poprawi ani nie zmieni.
