#1 Razer Blade RZ09-03101E72-R3E1 nie uruchamia sie.

da piotr190286 • 6 novembre 2024, 16:58
Witam.

Nie mogę sobie poradzić z namierzeniem usterki na płycie głównej od laptopa Razer Blade : RZ09-03101E72-R3E1.

Obsada jaka występuje to:
Płyta OL510-MB PVT V1.0
CPU - SRH8U
GPU - N18E - G0- A1
PCH - SRJAU
KBC - IT8390E

Laptop po podłaczeniu pod zasilacz serwisowy pobiera 22mV po wciśnięciu przycisku włącznika zero rekacji na pobór prądu na zasilaczu. Płyta mierzona i nie znalazłem żadnych zwarć na żadnej lini. Obecne napięcia to 3,3V 5V 0,75V 1,05V. Bios już robiony bo ktoś tam grzebał wsady niestety nie są pewne bo bez weryfikacji, znalazłem tylko bios. Wsad od KBC niestety nie mogę znaleźć jest w osobenj kosci.

Obecne napięcie na włączniku 9V ( nie powinno być 3,3V ? ) po wciśnięciu spada do 0V
Kośc biosu oraz kośc z wsadem do kbc napięcia 3,3V obecne na 8 nodze układów.

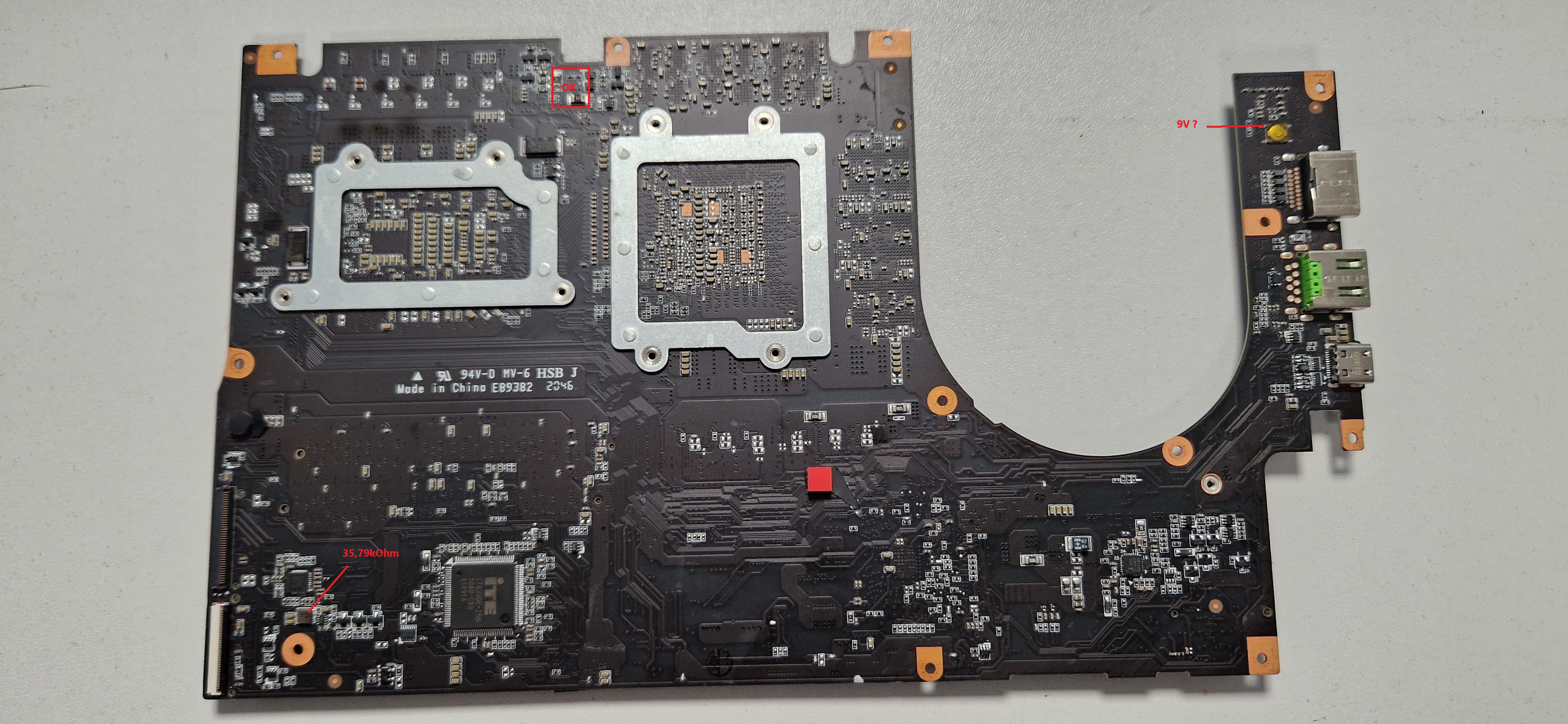

Dodaje zdjecia z pomiarami, bo niestety nie mogę namierzyć żadnego schematu nie mówiąc o board view do tej płyty. Będę wdzięczy za wszelką pomoc.
Immagine

Immagine

Re: Razer Blade RZ09-03101E72-R3E1 nie uruchamia sie.

da Google Adsense [BOT] • 6 novembre 2024, 16:58

#2 Re: Razer Blade RZ09-03101E72-R3E1 nie uruchamia sie.

da matic • 7 novembre 2024, 10:56
piotr190286 ha scritto:Obecne napięcie na włączniku 9V
Hello!
That's probably normal on this board.

- Measure the voltages to ground on pins 2, 12, 74 of KBC chip.
- Measure the voltages to ground on pins 33, 125 of KBC chip in the following cases:
a) Power button released.
b) Power button pressed.

#3 Re: Razer Blade RZ09-03101E72-R3E1 nie uruchamia sie.  [RISOLTO]

da piotr190286 • 9 novembre 2024, 21:39
Laptop naprawiony, uszkodzeniu uległa kość 25q64 od EC przypadkowo zaporogramowalem nowa kość i wlutowalem i ku mojemu zdziwieniu laptop wykonywał restary i dal obraz. Chociaż dzwina sprawa bo kość normalnie można było odczytac I zaprogramowac , również pozytywnie przechodziła weryfikację.

#4 Re: Razer Blade RZ09-03101E72-R3E1 nie uruchamia sie.

da piotr190286 • 20 novembre 2024, 09:53
jeżeli laptop ma wszystkie napięcia jak w moim temacie a udaje martwego to szukajcie problemu z EC lub biosem
