Lenovo S340-15IWL uruchamia się, brak obrazu. EL5C3/EL531/EL431 LA-H101P

Cześć,

Posiadam na stole laptopa Lenovo Ideapad S340 po lekkim zalaniu, który się uruchamia i nie daje obrazu, ładuje baterie oraz uruchamia się na samej baterii.
Po rozebraniu laptopa przed próbami uruchomienia obejrzałem dokładnie płytę główną i śladów zalania nie znalazłem. Jedynie klawiatura lekko posklejana.

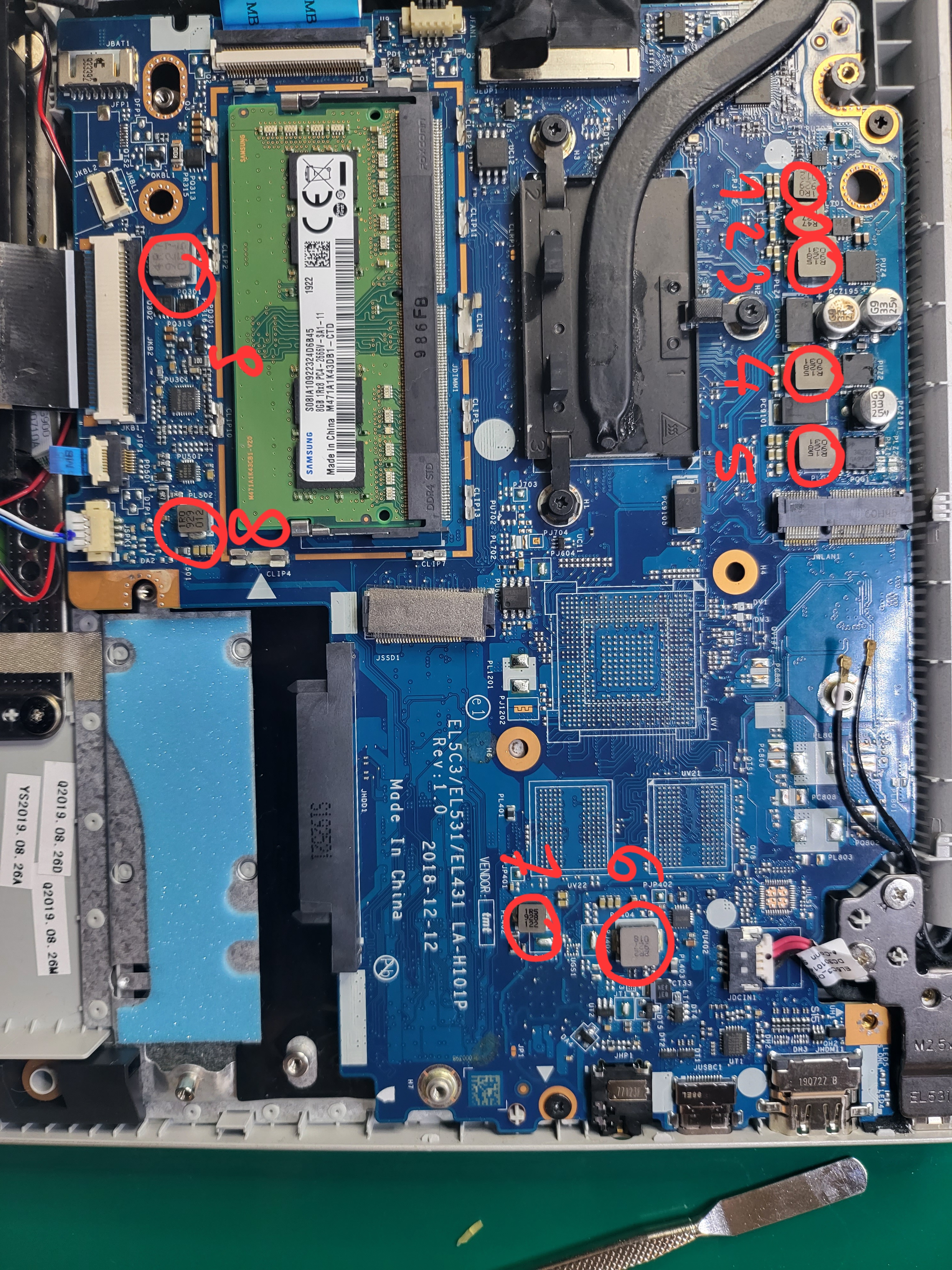

Zabrałem się za podstawowe pomiary i oto co mi wyszło ( elementy oznaczone na zdjęciu numeracją):



1 1.6V
2. 0V 50 Ω
3. 0V 60 Ω
4. 0V 62 Ω
5. 0V 36 Ω
6. 5V
7. 3,3V
8. 1.3V 136 Ω
9. Prawy pad 18.3V lewy Pad 12.4V

Wygląda to na brak zasilania CPU?

UC12 8noga 3,3V
Bateria CMOS 3,1V
PU402 20,2V

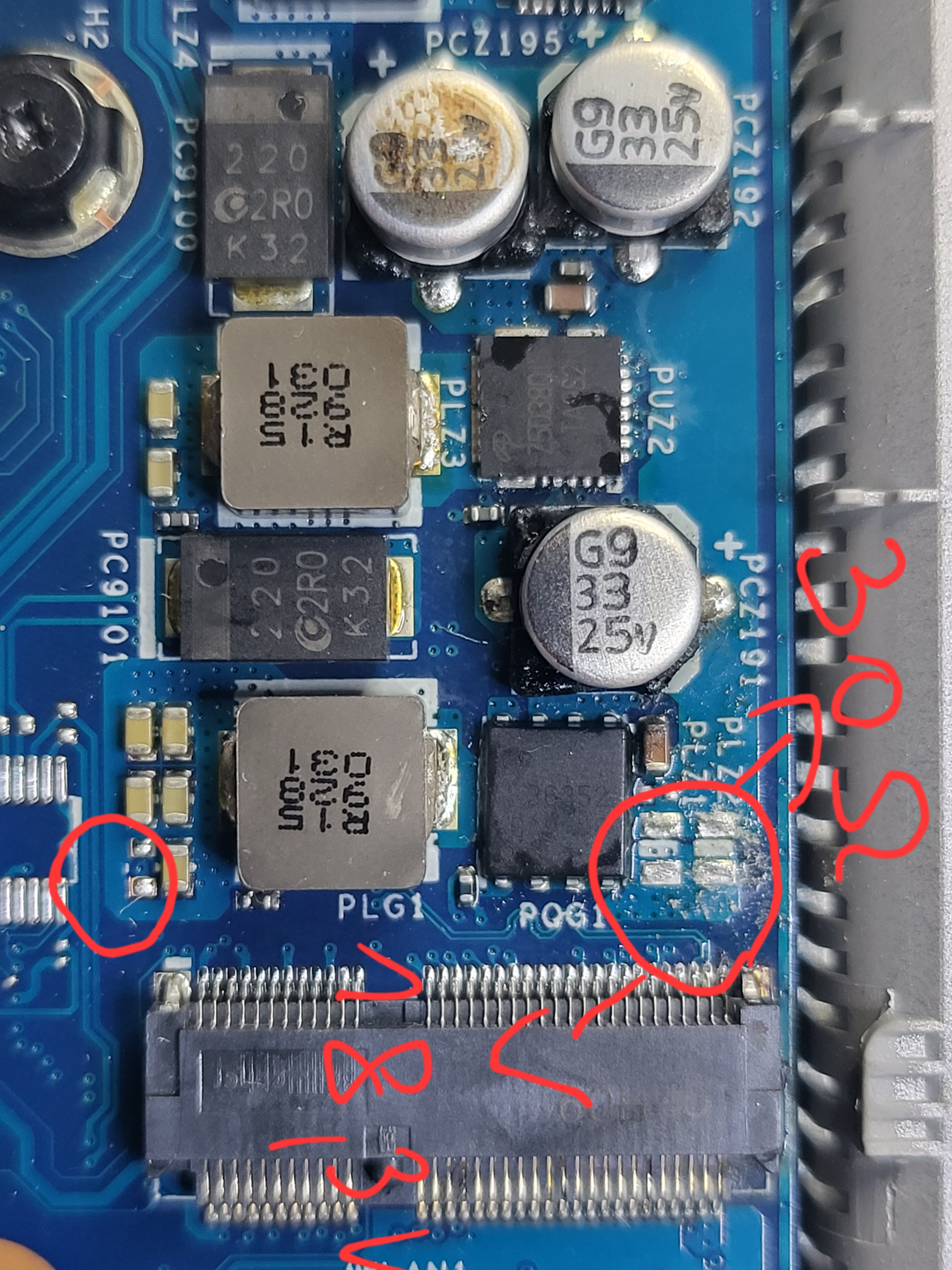

Na płycie brakuje mi dwóch elementów PLZ1 oraz PLZ2, widać że ktoś je usunął stamtąd celowo.
Na lewym padzie tych elementów 30Ω prawy Pad 18,3V
Nie mam pojęcia jakie elementy o jakich wartościach tam powinny się znajdować.

Dodam że laptop już był w pewnym serwisie gdzie stwierdzono uszkodzony CPU.

Z góry dziękuję za pomoc

Pozdrawiam serdecznie.

Cześć,
Oznaczenie płyty to LA-H101P z "P" na końcu.
Schemat dostępny na forum post259488.html#p259488
Jeżeli jest dostępny schemat, oraz oznaczone są elementy na płycie, robienie zdjęć i opisywanie ich w niczym nie pomaga, a wręcz utrudnia diagnozę na odległość. Nie widać nadruku identyfikacyjnego elementów płyty, a namalowane kółeczka i numerki zasłaniające ten nadruk. Osoba która by chciała pomóc nie zawsze ma czas na szukanie innych zdjęć płyty by określić co to za element. W 90% pomagający nie ma na stanie płyty którą diagnozuje i posługuje się jedynie schematem.
Myślę że i Tobie zajęło więcej czasu malowanie po zdjęciach, a niżeli wpisanie np. PL502 130Ω, 1,3V.

LukaszBsKrakow napisał(a):Wygląda to na brak zasilania CPU?

PLZ1 i PLZ2 doprowadzają zasilanie do DRMOS'ów PUZ2 i PUZ4, które produkują napięcie dla procesora. Zdejmij z płyty PUZ2 i zmierz rezystancję do masy na PLZ1 (tam gdzie było 30Ω). Jeśli rezystancja pozostanie na tym samym poziomie zdejmij z płyty PUZ4 i ponów pomiar rezystancji na padzie PLZ1. Jeden (lub oba) z tych DRMOS'ów jest uszkodzony.

Jakie oznaczenie na płycie ma cewka opisana na zdjęciu jako nr.9? Czy to PL301? Zmierz rezystancję pomiędzy jej wyprowadzeniami.

Cześć,
Dziękuję za poprawienie mnie i podpowiedzi odnośnie pisania postów oraz oznaczania, poprawię się na przyszłość.
Faktycznie więcej zajęło mi malowanie kółek niż opisanie.
Więc po zdjęciu PUZ2 rezystancja na PLZ1 i PLZ2 znikła? mam OL na multimetrze.
a rezystancja spadła na cewkach 2-4 w okolice 4 Ohm...
Cewka nr 9 ma oznaczenie PL301 a opis na sobie ma 4R7927055 natomiast rezystancja między tymi wyprowadzeniami 0,2 Ohm miernik piszczy ciągle. (pomiar po zdjęciu PUZ2)

Wrzuciłem znowu na miejsce PUZ2 i oporności na lewym padzie PLZ1 oraz PLZ2 pokazują 30 Ohm względem masy.
Cewki też wróciły na poziom z początku mojego postu czyli w okolice 50 Ohm

PUZ2 jest uszkodzony i należy go wymienić, ale jeszcze nie teraz. Najpierw sprawdzimy poprawność działania układu zasilania.
Zmierz napięcia na:
n.1, 4, 8 PQ311, PQ312 i PQ313 ,
oraz n.1, 2, 3, 4, 18,19, 20, 24 i 30 PU301
pomiary wykonaj z podłączonym zasilaczem, bateria odpięta.

Po czym poznajesz że PUZ2 jest uszkodzony? Możesz wytłumaczyć? Przepraszam że tak dopytuje, ale jestem ciekawy zasady działania tego układu i ewentualnego sprawdzenia jego poprawności działania.

Pomiary wykonane przy osadzonym PUZ2:
PQ311 N.1 (20,2V) N.4 (20,2V) N.8(20.2V)
PQ312 N.1 (19,6V) N.4 (19,6V) N.8 (20,2v)
PQ313 N. 1 (0,1V) N.4 (0,0v) N.8 (19,6V)
PU301 N.1 (2,9v) N.2 (3,2V) N.3 (3,3v) N.4 (3,3V) N.18 (2,8V) N.19 (0V) N.20 (0V) N.24(OV) N.30 (19,1V)

Bardzo prawdopodobne (prawie pewne) że PQ311 jest uszkodzony.
Zmierz rezystancję nie do masy tylko pomiędzy wyprowadzeniami 1-4, 1-8 i 4-8 PQ311.
Nie podoba mi się również napięcie na n.18 i 19 PU301.
Zmierz rezystancję do masy na tych wyprowadzeniach.

LukaszBsKrakow napisał(a):Po czym poznajesz że PUZ2 jest uszkodzony? Możesz wytłumaczyć? Przepraszam że tak dopytuje, ale jestem ciekawy zasady działania tego układu i ewentualnego sprawdzenia jego poprawności działania.

Pad tej zdjętych cewkek (PLZ2, PLZ2) miał rezystancję do masy 30Ω z obsadzonym układem PUZ2, po jego zdjęciu rezystancja wzrosła poza skalę. Żaden układ (nie wliczając procesorów z niezliczoną ilością tranzystorów) nie może w ten sposób zaniżać rezystancji zasilającej go linii. Chcesz się dokładnie dowiedzieć jak działa ten układ napisz zapytanie w tym dziale piaskownica-f319.html zostanie Ci udzielona szczegółowa i dokładna odpowiedź. Tu nie miejsce na to. Załączam datasheet układu.

Ok rozumiem, na pewno napiszę temat o tym układzie.

Rezystancja na PQ311:
N. 1-4 O,6 Ohm (na wpiętym zasilaczu 1,6 Ohm)
N. 1-8 0,0 Ohm piszczy cały czas multimetr
N. 4-8 1,0 Ohm (przy włączonym zasilaczu 6,4 Ohm)

Rezystancja do masy na PU301
n.18 0,0 Ohm (na wpiętym zasilaczu 0,0 Ohm)
n.19 1,5 Ohm (na wpiętym zasilaczu 150 Ohm)

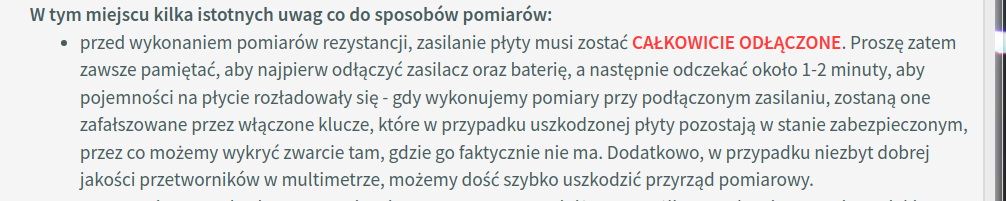

Rezystancję zawsze mierzymy po odłączeniu wszystkich źródeł zasilania od płyty (bateria , zasilacz).
Pomiar rezystancji pod napięciem nic nie mówi, a jedynie może skutkować uszkodzeniem miernika.
Proszę powtórzyć pomiary rezystancji bez podpiętego zasilacza i z odłączoną baterią
Proszę zapoznać się z działem szkolenie-nr-1-podstawy-diagnostyki-plyt-glownych-laptopow-t986.html to ułatwi diagnozę.

Ok, mój błąd przyznaje. Jestem w trakcie zapoznania się z tym szkoleniem.

Już podaje pomiary rezystancji:

PQ311
N 1.4 - 2,0 Ohm
N 1.8 - 0,4 Ohm
N 4.8 - 1,5 Ohm

PU301 - rezystancja do masy
N 18 - 0,0 Ohm
N 19 - 2,1 Ohm

LukaszBsKrakow napisał(a):PQ311
N 1.4 - 2,0 Ohm
N 1.8 - 0,4 Ohm
N 4.8 - 1,5 Ohm

Zdejmij z płyty PQ311 i ponów ten pomiar rezystancji na płycie bez układu. Jeżeli rezystancja wzrośnie PQ311 (EMB04N03H) jest uszkodzony i należy go wymienić. Tranzystor jest trudno dostępny możesz zastosować zamiennie AON6312, AON6358, AON6502, AON6548.

LukaszBsKrakow napisał(a):PU301 - rezystancja do masy
N 18 - 0,0 Ohm
N 19 - 2,1 Ohm

Dłuższą chwilę się zastanawiałem i nie rozumiem.
Jeżeli na n.19 jest 2,1Ω i 0V to skąd się wzięło 3,2V na n.2? Czyżby charger uszkodził się w tak dziwny sposób?
Również zdejmij go z płyty i zmierz rezystancję do masy na padach 1, 18 i 19 ze zdjętym układem, jeżeli rezystancja wzrośnie PU301 również jest wadliwy.

LukaszBsKrakow napisał(a):Posiadam na stole laptopa Lenovo Ideapad S340 po lekkim zalaniu

Należy płytę dokładnie obejrzeć, zlane miejsca umyć, a skorodowane elementy wymienić. W szkoleniu które studiujesz znajdziesz instrukcję,
Powinienem to napisać na samym początku.

Jeśli chodzi o zalanie, to takie info dostałem od właściciela laptopa. Ten laptop był już w innym serwisie, który po długim czasie trzymania go u siebie, wpisał ,,uszkodzenie procesora".
Płytę oglądałem przed rozpoczęciem prac przy niej, śladów zalania nie znalazłem, podejrzewam że serwis wcześniejszy już mógł płytę umyć lub zalanie nie doszło do płyty bo klawiatura zatrzymała na sobie większość cieczy.
Jedyne braki jakie rzuciły mi się w oczy to brak PLZ1 oraz PLZ2.
Obejrzę ją jeszcze raz dokładnie i wymyję profilaktycznie.
Pomiary rezystancji bez układów podam wieczorem jak wrócę z pracy.

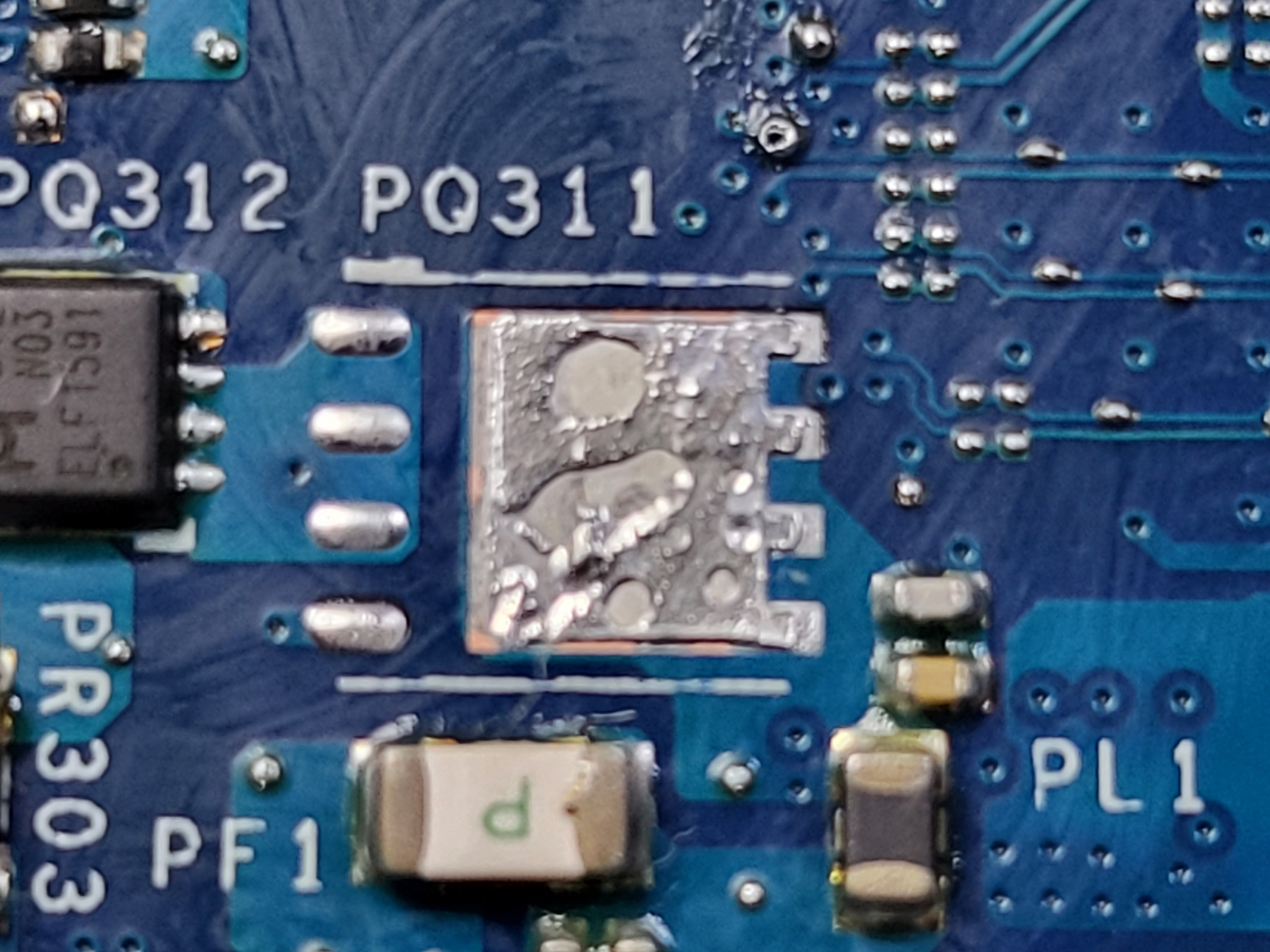

Jestem po dłuższej przerwie, więc tak wyglądają pomiary bez PQ311:

n. 1-4 (8,0 K Ohm)
n. 1-8 (1,15 M Ohm)
n. 4-8 (1,16 M Ohm)

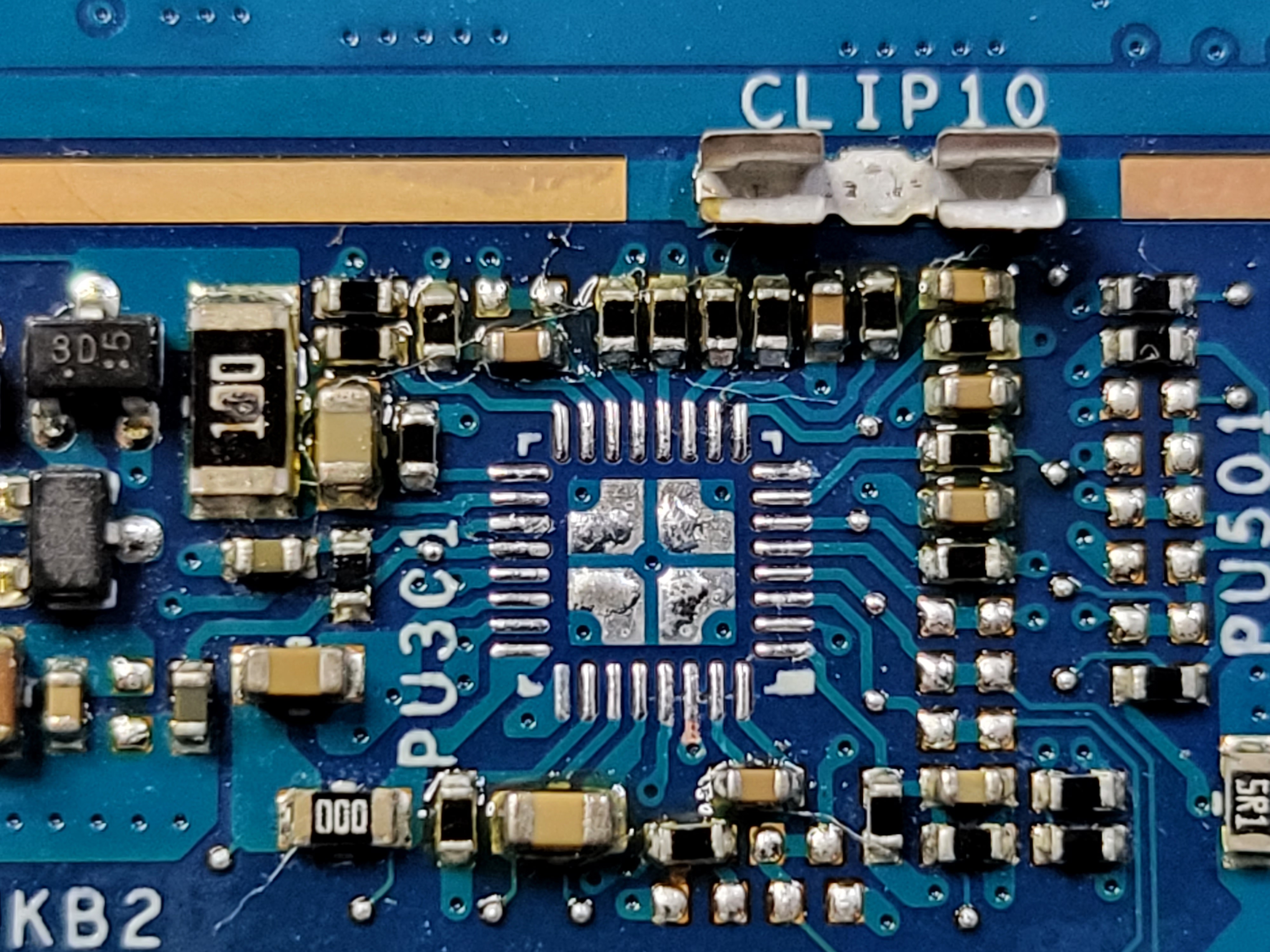

PU301:
n.1 50k Ohm
n.8 OL
n.19 110k Ohm

Czyli oba układy są uszkodzone skoro rezystancja wzrasta po ich ściągnięciu?

LukaszBsKrakow napisał(a):Czyli oba układy są uszkodzone skoro rezystancja wzrasta po ich ściągnięciu?

Tak oba są uszkodzone.
W tym momencie należy uzupełnić płytę o sprawne elementy.
Do wymiany jest PUZ2 (FDMF3035), PU301 (ISL95520A), PQ311 (post #10),
ponadto PLZ1 i PLZ2 to 5A 120Ω koraliki ferrytowe w obudowie 0805,
brakujący kondensator to 22µF 6,3V w obudowie 0603.

Zmierz jeszcze dla pewności rezystancję pomiędzy n.1-4, 1-8, 4-8 PQ312, pomiary wykonaj z usuniętymi z płyty układami PQ311, oraz PU301.

Ps. Podobało się wyjaśnienie działania drmos'a? Jak czegoś nie będziesz wiedział zawsze możesz zapytać w tamtym dziale.

Pomiary wykonane na PQ312 po zdjęciu PQ311 oraz PU301:
n 1.4 (OL)
n 4.8 (OL)
n 1.8 (OL)

Wnioskuje że jest teraz już ok ? Zniknęło zwarcie na głównej linii zasilania? Nawet sprawdzałem cewki przy procesorze i oporności wzrosły do poziomu ok 30-40 M Ohm więc wydaje mi się że jest już dobrze.

Zabieram się za kompletowanie brakujących elementów, niestety wszystko muszę kupić ponieważ nie posiadam jeszcze żadnych płyt jako dawców żeby podebrać od razu do testów.

W momencie kiedy będę już miał wszystko, to po kolei montować na swoje miejsca, oraz po każdym montażu mierzyć oporności dla pewności że wszystko jest ok ?

Jak już wszystko będzie na swoim miejscu, jakie pomiary dodatkowe jeszcze wykonać zanim zrobię próbę generalną? To samo co robiłem od początku te punkty pomiarowe czy jeszcze coś dodatkowo ?
I jeszcze mam pytanie co powinno mnie zaniepokoić w momencie pomiarów przed głównym testem ? zanim podepnę zasilanie do płyty?

Co do wyjaśnienia działania drmos'a wszystko mega fajnie dokładnie opisane, przede wszystkim prostym językiem, ogólną zasadę działania już znam i wiem na co mam zwrócić uwagę przy diagnozie, jednak te głębsze techniczne zwroty i procesy tam zachodzące utrwalą mi się na dobre podczas praktyki. Pytania na pewno się pojawią, jednak muszę kilka zanotować żeby mieć już kompletną odpowiedź.

LukaszBsKrakow napisał(a):Jak już wszystko będzie na swoim miejscu, jakie pomiary dodatkowe jeszcze wykonać zanim zrobię próbę generalną? To samo co robiłem od początku te punkty pomiarowe czy jeszcze coś dodatkowo ?

Sprawdź czy nie ma zaniżonej rezystancji pomiędzy główną linią zasilania i cewkami.
Na początku możesz podłączyć pod zasilacz serwisowy z ograniczeniem prądu ustawionym na 200mA aby zobaczyć czy płyta prawidłowo się zachowuje w stanie S5. Jeżeli wszystko będzie się wydawało OK uruchom na oryginalnym zasilaczu.

Ok rozumiem, póki co nie mogę namierzyć chargera do zakupu. Płyt dawców nie znalazłem do tego modelu. Nie mam pojęcia czym to można zastąpić.
Jeśli chodzi o zasilacz to jestem na zakupie takiego, może jest jakiś sprawdzony model godny polecenia na początek ?

LukaszBsKrakow napisał(a):póki co nie mogę namierzyć chargera do zakupu

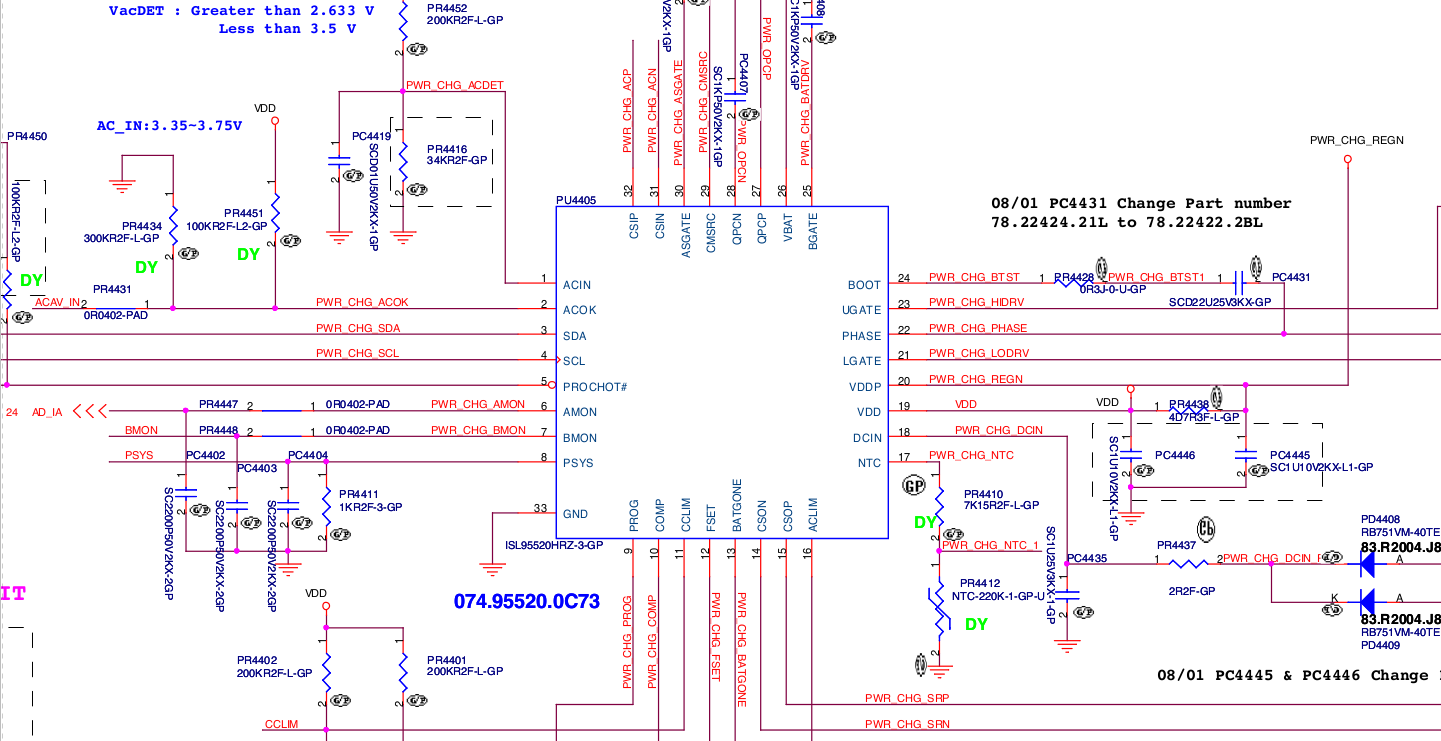

Możesz spróbować wstawić ISL95520, bez A na końcu układy są dostępne. Nie ma datasheet do nich, ale patrząc na pinout z innego schematu ma identyczne wyprowadzenia. Nie gwarantuję że będzie działał na tej płycie, ale spróbować warto.

LukaszBsKrakow napisał(a):Jeśli chodzi o zasilacz to jestem na zakupie takiego, może jest jakiś sprawdzony model godny polecenia na początek ?

Moim zdaniem wszystkie (z tych tanich) są podobnej jakości. Jeżeli chcesz iść dalej w naprawę laptopów kup jakiś 10A, lub więcej bo teraz 5A to trochę mało. Nie polecę konkretnej marki.

Czyli w przypadku np złego chargera, laptop po prostu się nie uruchomi? Czy istnieje ryzyko jakiegoś uszkodzenia płyty?
Zasilacz już właśnie kupuję, naprawa laptopów to moja pasja i hobby od dziecka natomiast od 1-2 lat już tak na poważnie traktowane, ten rok pełen inwestycji (sprzęt, szkolenia itd.). Teraz zasilacz a w kolejce zakupowej jeszcze programator do biosu i jakieś urządzenie typu mikroskop.

LukaszBsKrakow napisał(a):Czyli w przypadku np złego chargera, laptop po prostu się nie uruchomi? Czy istnieje ryzyko jakiegoś uszkodzenia płyty?

W tym przypadku ryzyko uszkodzenia płyty jest minimalne, a w zasadzie go nie ma. Wyprowadzenia obu chipów są identyczne, pewnie czymś się różnią tylko nie bardzo wiadomo czym. Jeżeli będzie jakaś istotna różnica to po prostu się nie uruchomi, nie będzie pracował na baterii lub nie będzie jej ładował.

Mam jeszcze pytanie odnośnie BIOS czy jest możliwe żeby w skutek zalania wsad się wysypał?

PS. Jeszcze problem z dostępnością FDMF3035 wszystko z Chin i min zamówienie kilkaset szt.
