#1 Rezystor playstation 4 fat

przez Ajrox90865 • 24 stycznia 2024, 21:40

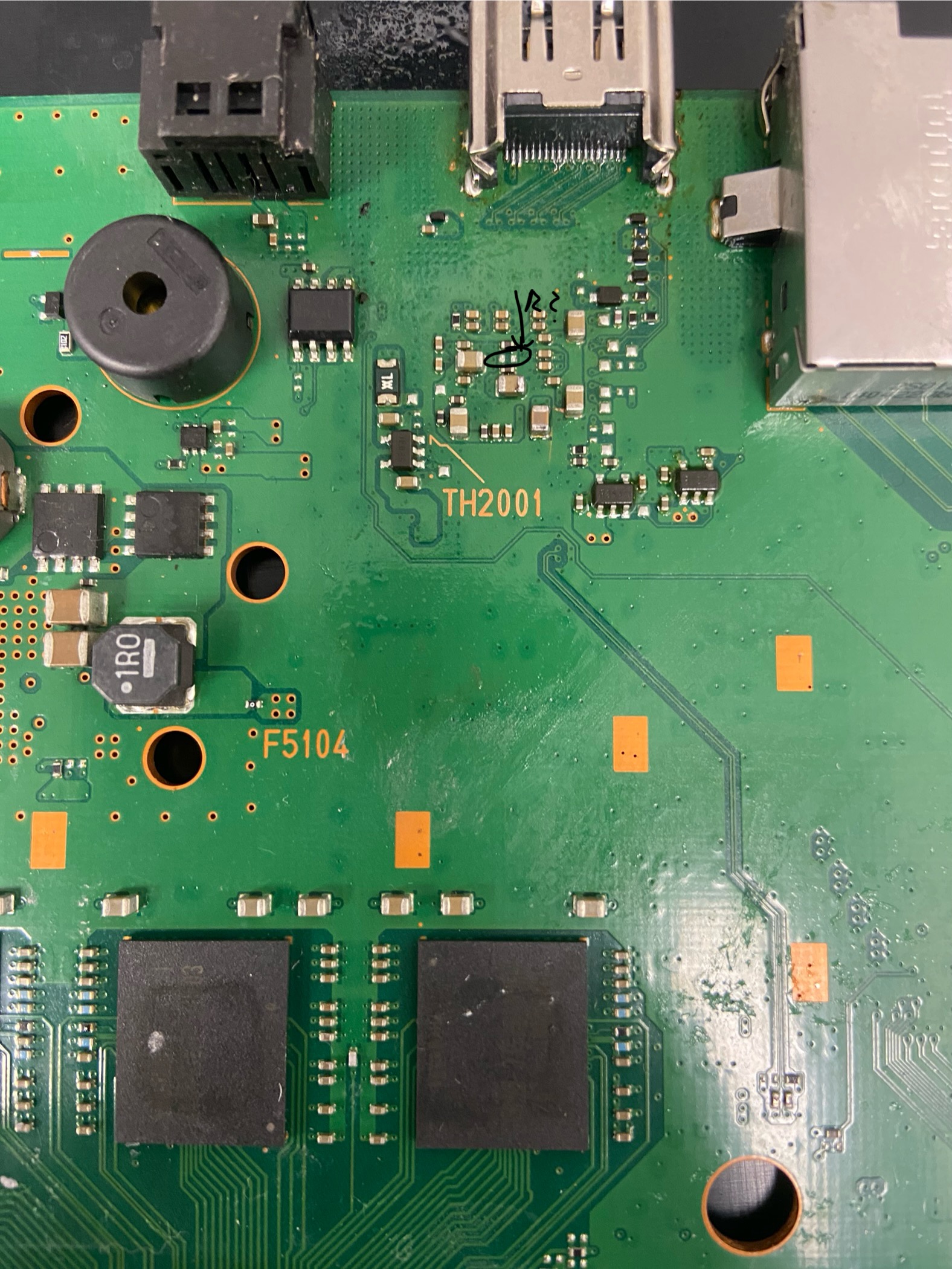

Dzień dobry mam pytanie do forowiczów, mialem problem z brakiem obrazu z płyta SAB-001
okazało się mam zwarcie na sklarze Hdmi i czego wynikiem był przepalona dioda i rezystor
chciałbym wmontować nowy ale nie znam jakiego wartości

Czy jest opcja Państwo sprawdzili jaki tam rezystor powinien być albo podzielić się informacją ?
Obrazek

Re: Rezystor playstation 4 fat

przez Google Adsense [BOT] • 24 stycznia 2024, 21:40

#2 Re: Rezystor playstation 4 fat

przez Vogelek23 • 25 stycznia 2024, 12:15
Brakujący element to dławik BLM15PD300SN1D (1A/30Ω@100MHz) w obudowie 0402.
