#1 Samsung ue65f6475sbxxe - bardzo słabe podświetlenie u góry .

przez Iwozar • 4 listopada 2018, 20:04
Witam

Ma ktoś może pomysl co może być nie tak?

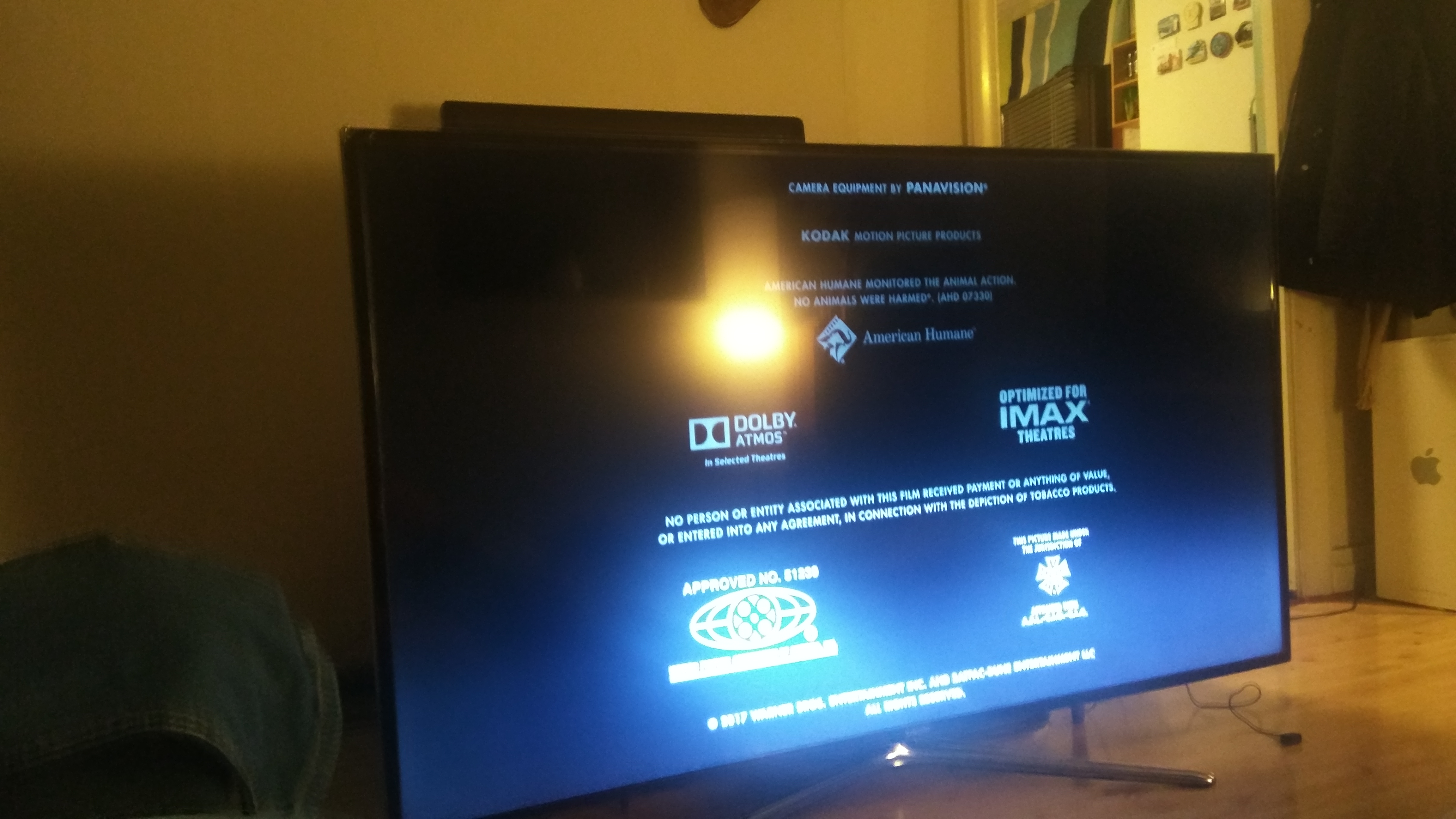

Rozkręciłem tv i widać, że wszystkie LEDy świecą, te u góry po prostu dużo słabiej niż te na dole.

W zalaczniku zdjecia.

Nr plyty: T650HVN05 65T07-C04

Z góry dziękuję za pomoc.

Obrazek

Obrazek


Obrazek

Re: Samsung ue65f6475sbxxe - bardzo słabe podświetlenie u góry .

przez Google Adsense [BOT] • 4 listopada 2018, 20:04

#2 Re: Samsung ue65f6475sbxxe - bardzo słabe podświetlenie u góry .  [ROZWIĄZANY] 

przez Tomasz1979 • 4 listopada 2018, 22:19
Witam, najprawdopodobniej uszkodzone podświetlenie LED, bez rozebrania matrycy się nie obejdzie. Podświetlenie składa się z kilku pasków, na których są LEDY w zależności od wielkości matrycy jest ich więcej bądź mniej. Oświetlenie połączone jest szeregowo i wystarczy że spali sie tylko jedna dioda na pasku i będzie taki efekt jak u Ciebie.

#3 Re: Samsung ue65f6475sbxxe - bardzo słabe podświetlenie u góry .

przez Iwozar • 4 listopada 2018, 22:25
Już udało mi się rozebrać i tak LEDy są uszkodzone.

Teraz pytanie , czy one idą jako obwód ? Jeśli tak , to zapewne jeśli wymienię następną po działającej to wszystko wróci do normy , zakładając , że akurat ta jedna się spaliła i zakładając , że całość tworzy obwód.

Z góry dziękuję za pomoc :)

#4 Re: Samsung ue65f6475sbxxe - bardzo słabe podświetlenie u góry .

przez Vogelek23 • 5 listopada 2018, 18:06
Wątek odblokowany na prośbę autora.

#5 Re: Samsung ue65f6475sbxxe - bardzo słabe podświetlenie u góry .

przez Iwozar • 6 listopada 2018, 20:49
Sprawę udało się rozwiązać :)

Uszkodzone było podświetlenie LED , które tutaj składa się z 4 kanałów : 3 / 3 / 3 / 2 listwy LED , łącznie 11 listw po 20 LEDów.

Dziękuję użytkownikowi Tomasz1979 za pomoc :)
