• Schemat Acer Aspire M5-583 Quanta ZRQ DAZRQMB18F0

#1 Schemat Acer Aspire M5-583 Quanta ZRQ DAZRQMB18F0


przez Vogelek23 23 lutego 2014, 12:33

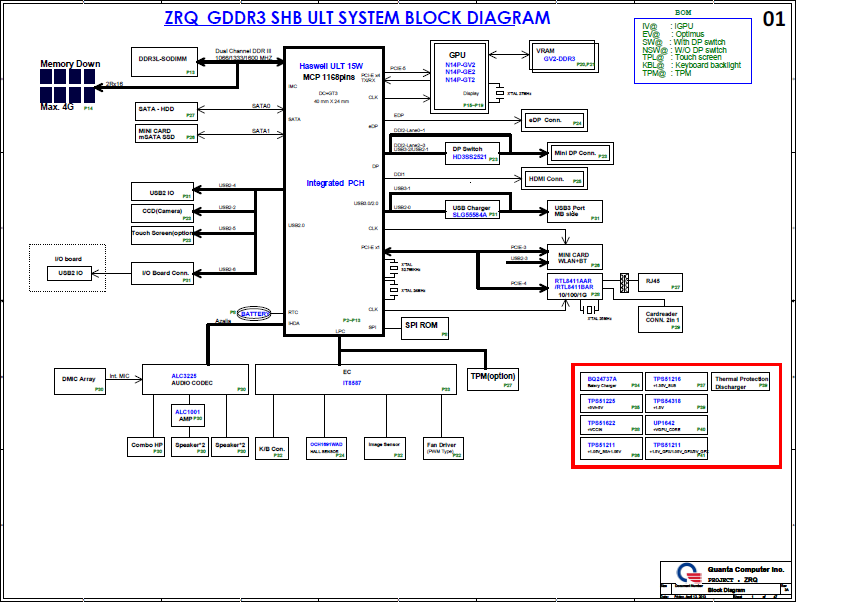

SCHEMAT
Model: Acer Aspire M5-583
Platforma: Quanta ZRQ DAZRQMB18F0
Rev:
Data: 04.12.2013


Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat Acer Aspire M5-583 Quanta ZRQ DAZRQMB18F0


przez Google Adsense [BOT] 23 lutego 2014, 12:33

#2 Re: Schemat Acer Aspire M5-583 Quanta ZRQ DAZRQMB18F0


przez matic 4 stycznia 2018, 17:16
BIOS dump (MAIN + EC)
Model: Acer Aspire V5-573G
Motherboard: Quanta ZRQ DAZRQMB18F0 REV:F

APU: Intel Core i5-4210U (SR1EF)
GPU: Nvidia N15P-GT-A2
KBC: ITE IT8587E
BIOS IC: U14 W25Q16BVSIG (16Mbit = 2MB) + U34 W25Q32BVSIG (32Mbit = 4MB)
Uwagi: Niewyczyszczony ME Region (reported by grzewoj)


ZWERYFIKOWANY (megaswaw, grzewoj, Nox2, maciek1221)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: Schemat Acer Aspire M5-583 Quanta ZRQ DAZRQMB18F0


przez Vogelek23 14 lipca 2019, 08:22

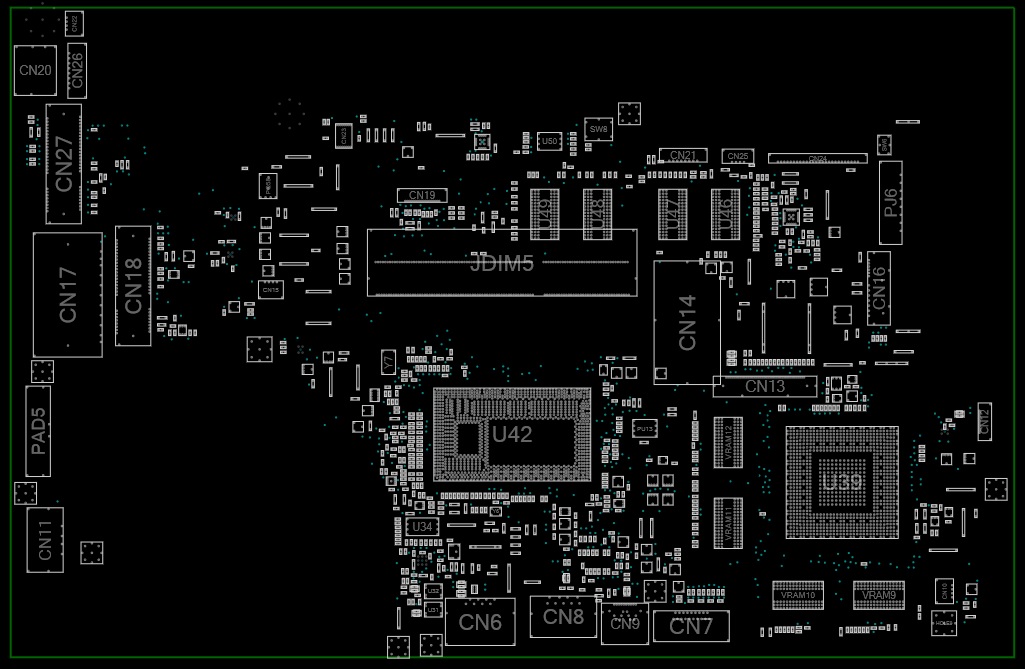

Boardview (*.bdv)
Model: Acer Aspire V5-573G
Platforma: Quanta ZRQ DAZRQMB18F0
Rev: C


Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#4 Re: Schemat Acer Aspire M5-583 Quanta ZRQ DAZRQMB18F0


przez kriskot 31 marca 2020, 11:11

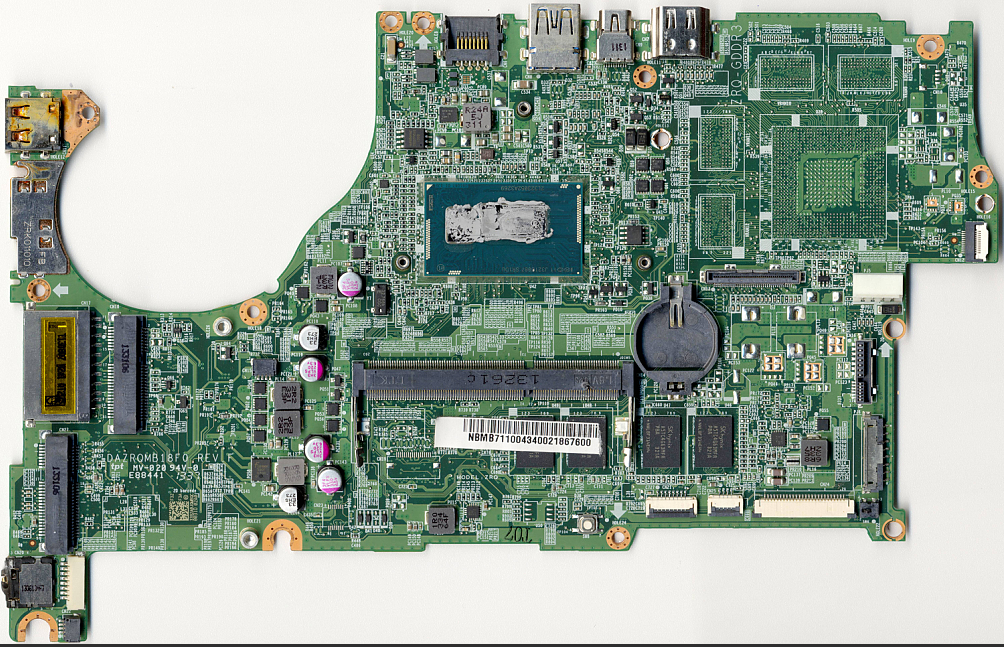

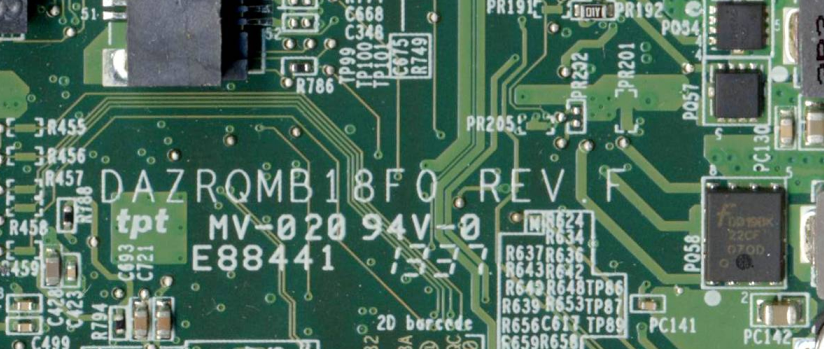

MAIN BOARD PHOTOS (UHD quality)
Model: Acer V5-573G
Platforma: Quanta ZRQ DAZRQMB18F0 (UMA)


Obrazek
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat Acer Aspire M5-583 Quanta ZRQ DAZRQMB18F0


przez Google Adsense [BOT] 31 marca 2020, 11:11
