#1 Schematics Hp EliteBook 840 G3 / 850 G3, MB: Inventec 6050A2728501-MB-A01

przez matic • 18 listopada 2020, 12:49

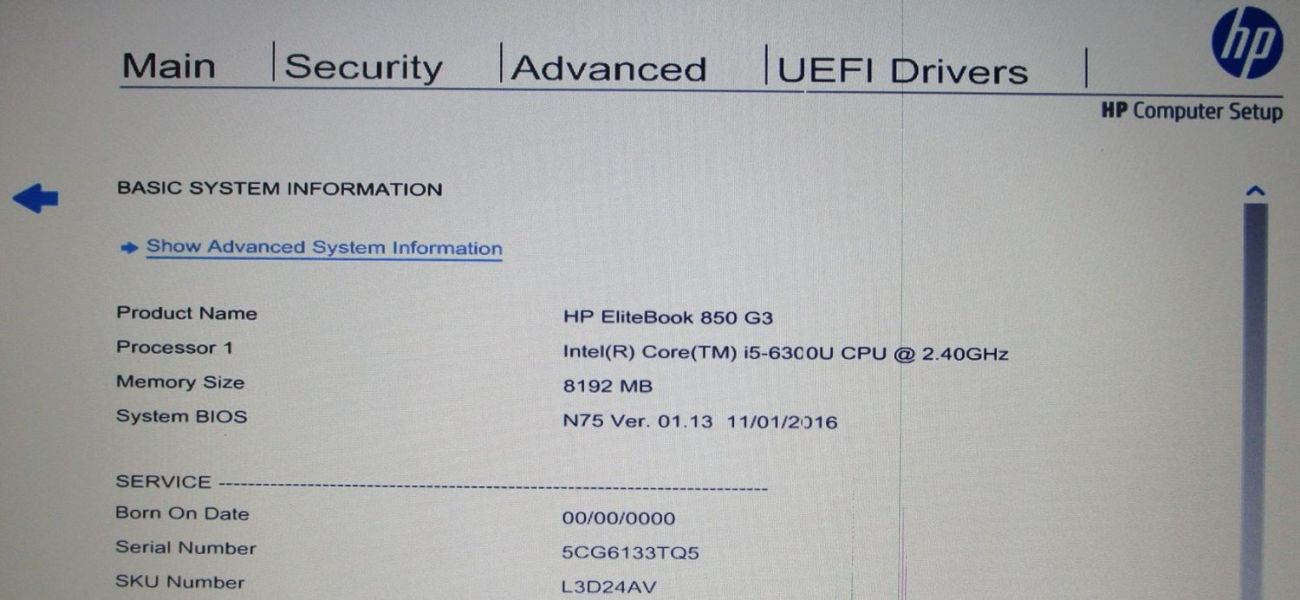

Laptop BIOS dump

Model: Hp EliteBook 850 G3
Motherboard: Inventec 6050A2728501-MB-A01, UMA version
BIOS type: N75
BIOS version: 01.13
ME-region firmware version: 11.0.0.1194

APU: Intel Core i5-6300U (SR2F0)
KBC: Nuvoton NPCE586HA0MX - AA2
Dual BIOS:
U365: Macronix MX25L12873FZNI (128Mbit = 16MB)
U366: Winbond W25Q64FVIQ (64Mbit = 8MB)

Notes: It is usually need to transfer the ME-region from old (original) BIOS dump to the new one. ME-region is located in the BIOS chip U365 at address "3000" length "603000".

VERIFIED (matic)
Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.
